带镜座消色差透镜，焦距f=60 mm

VIS消色差透镜，正焦距，装框

LINOS® VIS消色差透镜专为高性能成像及光束整形应用而设计，具备卓越的光学表现。产品采用带镜座结构，由低色散凸形冕牌玻璃透镜与高色散凹形火石玻璃透镜组成。其优化设计能够有效降低纵向色差与球差，从而在整个可见光范围内实现清晰锐利、高对比度的成像效果。精密制造的胶合双联透镜结合严格控制的焦距与极低波前畸变，可实现优异的激光聚焦性能，并在多种成像应用中保持稳定可靠的表现。

联系我们立即在DigiKey购买

我们的消色差透镜拥有出色的球差校正能力，非常适合单色应用及双波长应用场景。产品配备兼容Nanobench与Microbench的镜座，可轻松集成至LINOS模块化光学系统中。

我们的产品系列涵盖多种尺寸与焦距的标准正消色差透镜，并包括一款焦距为-50 mm的负消色差透镜。所有型号均配备宽带增透镀膜（ARB2 VIS），可提升透射效率并有效降低反射。

为便于光学设计，我们在文档区域提供ZEMAX文件下载。每种消色差透镜除包含光学参数与指定玻璃材质信息外，还附带详细的公差规格，便于您对光学系统进行精准可靠的设计与计算。

我们可按需提供定制化设计、特殊镀膜及大批量生产方案。欢迎联系销售团队获取专属报价。

正焦距消色差透镜

注：f = 焦距，s = 物距，s' = 像距，Ø = 透镜直径，dm = 中心厚度，dr = 边缘厚度，h = 第一顶点高度（h=dm-dr-h'），h' = 第二顶点弓高，F与F' = 焦点，H与H' = 主点；公差范围：焦距f：±1%，像距s'：±1%

平凸单透镜2

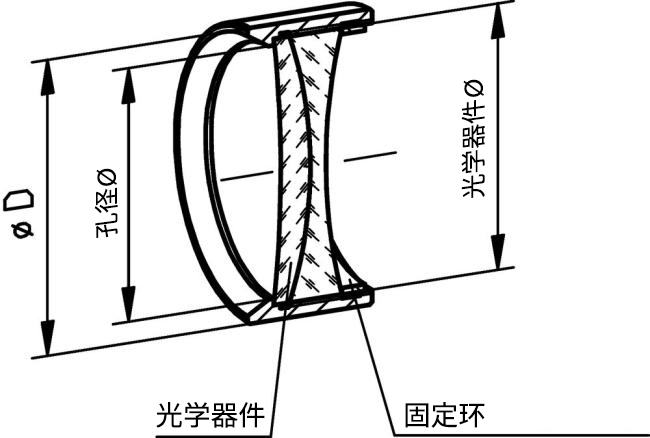

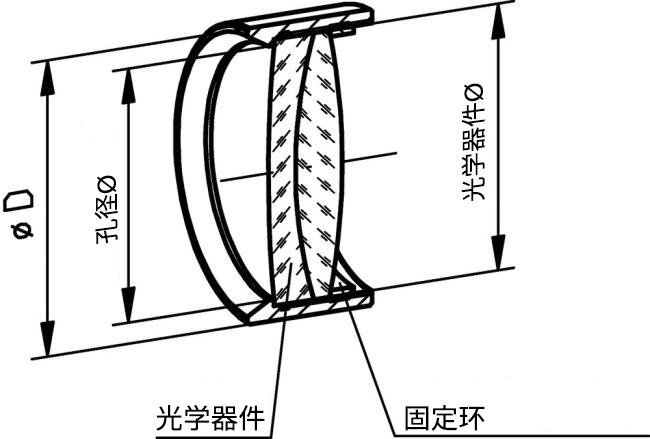

注：Dmech：机械尺寸，DCA：有效通光孔径，Doptical：光学尺寸，RR：固定环

宽带增透镀膜ARB2 VIS规格：

ARB 2 VIS反射光谱

11 ns激光脉冲（s-on-1）在1064 nm和10 Hz时的保证残余反射率 < 0.5 % for angles of incidence 0° ≤ AOI ≤ 15° in the AR range Typical average residual reflection < 0.3 % for angles of incidence 0° ≤ AOI ≤ 15° in the AR range Damage threshold: H∞ > 30 J / cm²，典型AR范围：450-700 nm，设计可适用于350 nm ≤ λ ≤ 950 nm的光谱范围以及更高入射角

产品 VIS ARB2消色差透镜；D=18；F=80；带镜座 VIS ARB2消色差透镜；D=18；F=60；带镜座 VIS ARB2消色差透镜；D=12.5；F=25；带镜座 VIS ARB2消色差透镜；D=6；F=8；带镜座 VIS ARB2消色差透镜；D=25.4；F=100；带镜座 VIS ARB2消色差透镜；D=6；F=10；带镜座 VIS ARB2消色差透镜；D=25.4；F=120；带镜座 VIS ARB2消色差透镜；D=31.5；F=600；带镜座 VIS ARB2消色差透镜；D=3；F=4；带镜座 VIS ARB2消色差透镜；D=6；F=18；带镜座 VIS ARB2消色差透镜；D=3；F=5；带镜座 VIS ARB2消色差透镜；D=6；F=13；带镜座 VIS ARB2消色差透镜；D=25.4；F=80；带镜座 VIS ARB2消色差透镜；D=31.5；F=160；带镜座 VIS ARB2消色差透镜；D=25.4；F=60；带镜座 VIS ARB2消色差透镜；D=12.5；F=35；带镜座 VIS ARB2消色差透镜；D=18；F=40；带镜座 VIS ARB2消色差透镜；D=22.4；F=80；带镜座 VIS ARB2消色差透镜；D=22.4；F=60；带镜座 VIS ARB2消色差透镜；D=3；F=6；带镜座 VIS ARB2消色差透镜；D=31.5；F=200；带镜座 VIS ARB2消色差透镜；D=12.5；F=100；带镜座 VIS ARB2消色差透镜；D=22.4；F=200；带镜座 VIS ARB2消色差透镜；D=25.4；F=300；带镜座 VIS ARB2消色差透镜；D=12.5；F=30；带镜座 VIS ARB2消色差透镜；D=25.4；F=200；带镜座 VIS ARB2消色差透镜；D=31.5；F=140；带镜座 VIS ARB2消色差透镜；D=25.4；F=140；带镜座 VIS ARB2消色差透镜；D=25.4；F=500；带镜座 VIS ARB2消色差透镜；D=31.5；F=100；带镜座 VIS ARB2消色差透镜；D=31.5；F=120；带镜座 VIS ARB2消色差透镜；D=25.4；F=160；带镜座 VIS ARB2消色差透镜；D=31.5；F=150；带镜座 VIS ARB2消色差透镜；D=31.5；F=80；带镜座 VIS ARB2消色差透镜；D=8；F=16；带镜座 VIS ARB2消色差透镜；D=12.5；F=50；带镜座 VIS ARB2消色差透镜；D=10；F=20；带镜座 VIS ARB2消色差透镜；D=12.5；F=45；带镜座 VIS ARB2消色差透镜；D=12.5；F=80；带镜座 VIS ARB2消色差透镜；D=31.5；F=400；带镜座 VIS ARB2消色差透镜；D=31.5；F=300；带镜座 VIS ARB2消色差透镜；D=12.5；F=60；带镜座 VIS ARB2消色差透镜；D=31.5；F=250；带镜座 VIS ARB2消色差透镜；D=18；F=100；带镜座 VIS ARB2消色差透镜；D=22.4；F=50；带镜座 VIS ARB2消色差透镜；D=22.4；F=100；带镜座 VIS ARB2消色差透镜；D=22.4；F=500；带镜座 VIS ARB2消色差透镜；D=22.4；F=140；带镜座 VIS ARB2消色差透镜；D=12.5；F=40；带镜座 VIS ARB2消色差透镜；D=18；F=50；带镜座 VIS ARB2消色差透镜；D=8；F=16；带镜座 VIS ARB2消色差透镜；D=18；F=-50；带镜座 VIS ARB2消色差透镜；D=12.5；F=35；带镜座
形状 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 椭圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形
带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座
安装 Microbench Microbench Nanobench Nanobench Microbench Nanobench Microbench Microbench Nanobench Nanobench Nanobench Nanobench Microbench Microbench Microbench Nanobench Microbench Microbench Microbench Nanobench Microbench Nanobench Microbench Microbench Nanobench Microbench Microbench Microbench Microbench Microbench Microbench Microbench Microbench Microbench Nanobench Nanobench Nanobench Nanobench Nanobench Microbench Microbench Nanobench Microbench Microbench Microbench Microbench Microbench Microbench Nanobench Microbench Microbench Microbench Microbench
焦距 (+/-) 80.0 mm 60.0 mm 25.0 mm 8.0 mm 100.0 mm 10.0 mm 120.0 mm 600.0 mm 4.0 mm 18.0 mm 5.0 mm 13.0 mm 80.0 mm 160.0 mm 60.0 mm 35.0 mm 40.0 mm 80.0 mm 60.0 mm 6.0 mm 200.0 mm 100.0 mm 200.0 mm 300.0 mm 30.0 mm 200.0 mm 140.0 mm 140.0 mm 500.0 mm 100.0 mm 120.0 mm 160.0 mm 150.0 mm 80.0 mm 16.0 mm 50.0 mm 20.0 mm 45.0 mm 80.0 mm 400.0 mm 300.0 mm 60.0 mm 250.0 mm 100.0 mm 50.0 mm 100.0 mm 500.0 mm 140.0 mm 40.0 mm 50.0 mm 16.0 mm -50.0 mm 35.0 mm
镀膜 ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS
光学尺寸 Ø 18.0 mm Ø 18.0 mm Ø 12.5 mm Ø 6.0 mm Ø 25.4 mm Ø 6.0 mm Ø 25.4 mm Ø 31.5 mm Ø 3.0 mm Ø 6.0 mm Ø 3.0 mm Ø 6.0 mm Ø 25.4 mm Ø 31.5 mm Ø 25.4 mm Ø 12.5 mm Ø 18.0 mm Ø 22.4 mm Ø 22.4 mm Ø 3.0 mm Ø 31.5 mm Ø 12.5 mm Ø 22.4 mm Ø 25.4 mm Ø 12.5 mm Ø 25.4 mm Ø 31.5 mm Ø 25.4 mm Ø 25.4 mm Ø 31.5 mm Ø 31.5 mm Ø 25.4 mm Ø 31.5 mm Ø 31.5 mm Ø 8.0 mm Ø 12.5 mm Ø 10.0 mm Ø 12.5 mm Ø 12.5 mm Ø 31.5 mm Ø 31.5 mm Ø 12.5 mm Ø 31.5 mm Ø 18.0 mm Ø 22.4 mm Ø 22.4 mm Ø 22.4 mm Ø 22.4 mm Ø 12.5 mm Ø 18.0 mm Ø 8.0 mm Ø 18.0 mm Ø 12.5 mm
光学中心厚度 5.8 mm 6.0 mm 5.5 mm 5.0 mm 9.0 mm 3.0 mm 7.0 mm 7.0 mm 2.4 mm 3.7 mm 3.1 mm 4.9 mm 7.0 mm 8.6 mm 8.9 mm 5.0 mm 7.0 mm 7.0 mm 7.0 mm 2.7 mm 7.0 mm 5.3 mm 6.0 mm 7.0 mm 5.0 mm 6.0 mm 8.0 mm 8.0 mm 6.0 mm 9.5 mm 9.5 mm 8.6 mm 8.6 mm 10.5 mm 3.5 mm 5.0 mm 4.1 mm 5.5 mm 5.5 mm 7.0 mm 7.0 mm 5.3 mm 7.0 mm 5.8 mm 7.5 mm 9.0 mm 6.0 mm 8.0 mm 6.3 mm 6.5 mm 3.5 mm 4.7 mm 5.0 mm
长度 10.0 mm 10.0 mm 8.0 mm 8.0 mm 12.0 mm 8.0 mm 12.0 mm 16.0 mm 8.0 mm 8.0 mm 8.0 mm 8.0 mm 12.0 mm 16.0 mm 12.0 mm 8.0 mm 10.0 mm 10.0 mm 10.0 mm 8.0 mm 16.0 mm 8.0 mm 10.0 mm 12.0 mm 8.0 mm 12.0 mm 16.0 mm 12.0 mm 12.0 mm 16.0 mm 16.0 mm 12.0 mm 16.0 mm 16.0 mm 8.0 mm 8.0 mm 8.0 mm 8.0 mm 8.0 mm 16.0 mm 16.0 mm 8.0 mm 16.0 mm 10.0 mm 10.0 mm 18.5 mm 10.0 mm 18.5 mm 8.0 mm 10.0 mm 10.0 mm 10.0 mm 10.0 mm
厚度公差 0.2 mm 0.2 mm 0.2 mm 0.1 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.1 mm 0.1 mm 0.1 mm 0.1 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.1 mm 0.2 mm 0.1 mm 0.1 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.1 mm 0.2 mm 0.2 mm 0.1 mm 0.2 mm 0.1 mm 0.1 mm 0.2 mm 0.2 mm 0.1 mm 0.2 mm 0.2 mm 0.2 mm 0.1 mm 0.1 mm 0.1 mm 0.1 mm 0.2 mm 0.2 mm ± 0.2 mm 0.2 mm
透镜边缘厚度 4.6 mm 4.4 mm 4.0 mm 3.7 mm 7.1 mm 2.1 mm 5.4 mm 6.5 mm 1.8 mm 3.2 mm 2.6 mm 4.1 mm 4.6 mm 6.7 mm 6.2 mm 3.9 mm 4.5 mm 5.1 mm 5.1 mm 2.2 mm 5.5 mm 4.8 mm 5.2 mm 6.4 mm 3.7 mm 5.0 mm 5.9 mm 6.6 mm 5.5 mm 6.5 mm 7.0 mm 7.4 mm 6.6 mm 6.7 mm 2.4 mm 4.1 mm 2.8 mm 4.4 mm 5.1 mm 6.3 mm 6.0 mm 4.5 mm 5.8 mm 4.8 mm 5.2 mm 7.5 mm 5.7 mm 6.9 mm 5.1 mm 4.6 mm 2.4 mm 6.6 mm 3.9 mm
光学元件定心精度（分、秒） 3.0 ' 3.0 ' 4.0 ' 3.0 ' 3.0 ' 4.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 4.0 ' 3.0 ' 3.0 ' 3.0 ' 4.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 4.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 4.0 ' 3.0 ' 4.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 4.0 ' 4.0 ` 4.0 '
光学尺寸公差 - 0.05 mm - 0.05 mm - 0.05 mm - 0.03 mm - 0.06 mm - 0.03 mm - 0.06 mm - 0.07 mm - 0.02 mm - 0.03 mm - 0.02 mm - 0.03 mm - 0.06 mm - 0.07 mm - 0.06 mm - 0.05 mm - 0.05 mm - 0.06 mm - 0.06 mm - 0.08 mm - 0.07 mm - 0.05 mm - 0.06 mm - 0.06 mm - 0.05 mm - 0.06 mm - 0.07 mm - 0.06 mm - 0.06 mm - 0.07 mm - 0.07 mm - 0.06 mm - 0.07 mm - 0.07 mm - 0.04 mm - 0.05 mm - 0.04 mm - 0.05 mm - 0.05 mm - 0.07 mm - 0.07 mm - 0.05 mm - 0.07 mm - 0.05 mm - 0.06 mm - 0.06 mm - 0.06 mm - 0.06 mm - 0.05 mm - 0.05 mm - 0.04 mm - 0.05 mm - 0.05 mm
X nm下的焦距f' 80.13 mm
80.22 mm 		60.11 mm
60.17 mm 		25.33 mm
25.43 mm 		8.0 mm
8.01 mm 		100.16 mm
100.23 mm 		10.38 mm
10.4 mm 		120.1 mm
120.18 mm 		600.34 mm
600.62 mm 		4.0 mm
4.01 mm 		18.0 mm
18.2 mm 		5.0 mm
5.01 mm 		13.0 mm
13.02 mm 		80.34 mm
80.4 mm 		160.0 mm
160.08 mm 		60.1 mm
60.17 mm 		35.04 mm
35.04 mm 		40.16 mm
40.2 mm 		80.34 mm
80.4 mm 		60.47 mm
60.51 mm 		5.95 mm
5.96 mm 		200.41 mm
200.54 mm 		99.99 mm
100.05 mm 		200.26 mm
200.38 mm 		300.23 mm
300.38 mm 		30.24 mm
30.25 mm 		200.26 mm
200.38 mm 		140.07 mm
140.16 mm 		140.07 mm
140.15 mm 		499.43 mm
499.71 mm 		100.09 mm
100.18 mm 		119.91 mm
120.01 mm 		160.0 mm
160.08 mm 		150.03 mm
150.09 mm 		80.1 mm
80.18 mm 		16.32 mm
16.35 mm 		50.01 mm
50.04 mm 		20.6 mm
20.62 mm 		45.02 mm
45.06 mm 		79.94 mm
79.96 mm 		400.08 mm
400.27 mm 		300.23 mm
300.38 mm 		59.99 mm
60.03 mm 		250.45 mm
250.58 mm 		100.11 mm
100.18 mm 		50.04 mm
50.08 mm 		100.16 mm
100.23 mm 		499.43 mm
499.71 mm 		140.07 mm
140.15 mm 		40.09 mm
40.13 mm 		50.04 mm
50.1 mm 		16.32 mm
16.35 mm 		-50.48 mm
-50.51 mm 		35.04 mm
35.04 mm
X nm下的s值 79.88 mm 59.99 mm 24.87 mm 7.19 mm 98.59 mm 10.0 mm 118.91 mm 598.94 mm 3.58 mm 17.65 mm 4.34 mm 12.41 mm 79.07 mm 158.47 mm 59.26 mm 34.62 mm 39.67 mm 79.07 mm 60.04 mm 5.51 mm 198.16 mm 98.82 mm 199.31 mm 298.83 mm 29.81 mm 199.31 mm 138.74 mm 138.74 mm 499.05 mm 98.62 mm 118.09 mm 158.47 mm 148.55 mm 78.46 mm 16.01 mm 49.11 mm 20.24 mm 43.96 mm 78.8 mm 398.68 mm 298.83 mm 59.88 mm 249.05 mm 100.02 mm 49.89 mm 98.59 mm 499.05 mm 138.74 mm 38.82 mm 49.88 mm 16.01 mm 51.47 mm 34.62 mm
镜座外径 25.0 mm 25.0 mm 16.0 mm 16.0 mm 30.0 mm 16.0 mm 30.0 mm 35.0 mm 16.0 mm 16.0 mm 16.0 mm 16.0 mm 30.0 mm 35.0 mm 30.0 mm 16.0 mm 25.0 mm 25.0 mm 25.0 mm 16.0 mm 35.0 mm 16.0 mm 25.0 mm 30.0 mm 16.0 mm 30.0 mm 35.0 mm 30.0 mm 30.0 mm 35.0 mm 35.0 mm 30.0 mm 35.0 mm 35.0 mm 16.0 mm 16.0 mm 16.0 mm 16.0 mm 16.0 mm 35.0 mm 35.0 mm 16.0 mm 35.0 mm 25.0 mm 25.0 mm 25.0 mm 25.0 mm 25.0 mm 16.0 mm 25.0 mm 25.0 mm 25.0 mm 25.0 mm
X nm下的s'值 76.62 mm 56.33 mm 22.38 mm 5.48 mm 95.89 mm 8.88 mm 116.77 mm 597.3 mm 2.83 mm 16.07 mm 3.6 mm 10.53 mm 77.05 mm 155.95 mm 55.47 mm 32.39 mm 36.04 mm 77.05 mm 56.74 mm 4.68 mm 197.21 mm 97.81 mm 197.38 mm 297.19 mm 27.59 mm 197.38 mm 136.2 mm 136.2 mm 495.99 mm 95.34 mm 115.6 mm 155.95 mm 145.85 mm 74.84 mm 14.53 mm 47.65 mm 18.44 mm 42.51 mm 77.57 mm 397.05 mm 297.19 mm 57.69 mm 247.42 mm 96.43 mm 45.76 mm 95.89 mm 495.99 mm 136.2 mm 37.24 mm 45.95 mm 14.53 mm -52.37 mm 32.39 mm
零件号 G063128000 G063126000 G052007000 G052021000 G063214000 G052004000 G063215000 G063209000 G052001000 G052023000 G052002000 G052022000 G063213000 G063204000 G063212000 G052009000 G063127000 G063143000 G063142000 G052003000 G063205000 G052015000 G063148000 G063238000 G052008000 G063237000 G063203000 G063235000 G063239000 G063201000 G063202000 G063236000 G063232000 G063200000 G052005000 G052012000 G052006000 G052011000 G052014000 G063208000 G063207000 G052013000 G063206000 G063129000 G063141000 G063144000 G063149000 G063146000 G052010000 G063125000 G063121000 G063191000 G063131000

  • 有效降低纵向色差，从而实现更清晰且色彩还原准确的成像效果

  • 有效降低球差，从而实现高分辨率且精准的聚焦效果

  • 有效降低波前畸变，从而呈现高对比度成像效果

  • 严格控制的焦距公差可保证系统性能的一致性与可重复性

  • 配备宽带增透镀膜（ARB2 NIR），可提高透射效率并降低眩光

  • 镜座采用黑色阳极氧化铝材质，并配有激光刻字

  • 提供ZEMAX文件，方便进行系统设计与模拟

消色差透镜用ZEMAX文件

  • 成像与显微应用

  • 光束整形

  • 照明

  • 光学实验平台搭建

产品 VIS ARB2消色差透镜；D=18；F=80；带镜座 VIS ARB2消色差透镜；D=18；F=60；带镜座 VIS ARB2消色差透镜；D=12.5；F=25；带镜座 VIS ARB2消色差透镜；D=6；F=8；带镜座 VIS ARB2消色差透镜；D=25.4；F=100；带镜座 VIS ARB2消色差透镜；D=6；F=10；带镜座 VIS ARB2消色差透镜；D=25.4；F=120；带镜座 VIS ARB2消色差透镜；D=31.5；F=600；带镜座 VIS ARB2消色差透镜；D=3；F=4；带镜座 VIS ARB2消色差透镜；D=6；F=18；带镜座 VIS ARB2消色差透镜；D=3；F=5；带镜座 VIS ARB2消色差透镜；D=6；F=13；带镜座 VIS ARB2消色差透镜；D=25.4；F=80；带镜座 VIS ARB2消色差透镜；D=31.5；F=160；带镜座 VIS ARB2消色差透镜；D=25.4；F=60；带镜座 VIS ARB2消色差透镜；D=12.5；F=35；带镜座 VIS ARB2消色差透镜；D=18；F=40；带镜座 VIS ARB2消色差透镜；D=22.4；F=80；带镜座 VIS ARB2消色差透镜；D=22.4；F=60；带镜座 VIS ARB2消色差透镜；D=3；F=6；带镜座 VIS ARB2消色差透镜；D=31.5；F=200；带镜座 VIS ARB2消色差透镜；D=12.5；F=100；带镜座 VIS ARB2消色差透镜；D=22.4；F=200；带镜座 VIS ARB2消色差透镜；D=25.4；F=300；带镜座 VIS ARB2消色差透镜；D=12.5；F=30；带镜座 VIS ARB2消色差透镜；D=25.4；F=200；带镜座 VIS ARB2消色差透镜；D=31.5；F=140；带镜座 VIS ARB2消色差透镜；D=25.4；F=140；带镜座 VIS ARB2消色差透镜；D=25.4；F=500；带镜座 VIS ARB2消色差透镜；D=31.5；F=100；带镜座 VIS ARB2消色差透镜；D=31.5；F=120；带镜座 VIS ARB2消色差透镜；D=25.4；F=160；带镜座 VIS ARB2消色差透镜；D=31.5；F=150；带镜座 VIS ARB2消色差透镜；D=31.5；F=80；带镜座 VIS ARB2消色差透镜；D=8；F=16；带镜座 VIS ARB2消色差透镜；D=12.5；F=50；带镜座 VIS ARB2消色差透镜；D=10；F=20；带镜座 VIS ARB2消色差透镜；D=12.5；F=45；带镜座 VIS ARB2消色差透镜；D=12.5；F=80；带镜座 VIS ARB2消色差透镜；D=31.5；F=400；带镜座 VIS ARB2消色差透镜；D=31.5；F=300；带镜座 VIS ARB2消色差透镜；D=12.5；F=60；带镜座 VIS ARB2消色差透镜；D=31.5；F=250；带镜座 VIS ARB2消色差透镜；D=18；F=100；带镜座 VIS ARB2消色差透镜；D=22.4；F=50；带镜座 VIS ARB2消色差透镜；D=22.4；F=100；带镜座 VIS ARB2消色差透镜；D=22.4；F=500；带镜座 VIS ARB2消色差透镜；D=22.4；F=140；带镜座 VIS ARB2消色差透镜；D=12.5；F=40；带镜座 VIS ARB2消色差透镜；D=18；F=50；带镜座 VIS ARB2消色差透镜；D=8；F=16；带镜座 VIS ARB2消色差透镜；D=18；F=-50；带镜座 VIS ARB2消色差透镜；D=12.5；F=35；带镜座
形状 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 椭圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形
带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座
安装 Microbench Microbench Nanobench Nanobench Microbench Nanobench Microbench Microbench Nanobench Nanobench Nanobench Nanobench Microbench Microbench Microbench Nanobench Microbench Microbench Microbench Nanobench Microbench Nanobench Microbench Microbench Nanobench Microbench Microbench Microbench Microbench Microbench Microbench Microbench Microbench Microbench Nanobench Nanobench Nanobench Nanobench Nanobench Microbench Microbench Nanobench Microbench Microbench Microbench Microbench Microbench Microbench Nanobench Microbench Microbench Microbench Microbench
焦距 (+/-) 80.0 mm 60.0 mm 25.0 mm 8.0 mm 100.0 mm 10.0 mm 120.0 mm 600.0 mm 4.0 mm 18.0 mm 5.0 mm 13.0 mm 80.0 mm 160.0 mm 60.0 mm 35.0 mm 40.0 mm 80.0 mm 60.0 mm 6.0 mm 200.0 mm 100.0 mm 200.0 mm 300.0 mm 30.0 mm 200.0 mm 140.0 mm 140.0 mm 500.0 mm 100.0 mm 120.0 mm 160.0 mm 150.0 mm 80.0 mm 16.0 mm 50.0 mm 20.0 mm 45.0 mm 80.0 mm 400.0 mm 300.0 mm 60.0 mm 250.0 mm 100.0 mm 50.0 mm 100.0 mm 500.0 mm 140.0 mm 40.0 mm 50.0 mm 16.0 mm -50.0 mm 35.0 mm
镀膜 ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS
光学尺寸 Ø 18.0 mm Ø 18.0 mm Ø 12.5 mm Ø 6.0 mm Ø 25.4 mm Ø 6.0 mm Ø 25.4 mm Ø 31.5 mm Ø 3.0 mm Ø 6.0 mm Ø 3.0 mm Ø 6.0 mm Ø 25.4 mm Ø 31.5 mm Ø 25.4 mm Ø 12.5 mm Ø 18.0 mm Ø 22.4 mm Ø 22.4 mm Ø 3.0 mm Ø 31.5 mm Ø 12.5 mm Ø 22.4 mm Ø 25.4 mm Ø 12.5 mm Ø 25.4 mm Ø 31.5 mm Ø 25.4 mm Ø 25.4 mm Ø 31.5 mm Ø 31.5 mm Ø 25.4 mm Ø 31.5 mm Ø 31.5 mm Ø 8.0 mm Ø 12.5 mm Ø 10.0 mm Ø 12.5 mm Ø 12.5 mm Ø 31.5 mm Ø 31.5 mm Ø 12.5 mm Ø 31.5 mm Ø 18.0 mm Ø 22.4 mm Ø 22.4 mm Ø 22.4 mm Ø 22.4 mm Ø 12.5 mm Ø 18.0 mm Ø 8.0 mm Ø 18.0 mm Ø 12.5 mm
光学中心厚度 5.8 mm 6.0 mm 5.5 mm 5.0 mm 9.0 mm 3.0 mm 7.0 mm 7.0 mm 2.4 mm 3.7 mm 3.1 mm 4.9 mm 7.0 mm 8.6 mm 8.9 mm 5.0 mm 7.0 mm 7.0 mm 7.0 mm 2.7 mm 7.0 mm 5.3 mm 6.0 mm 7.0 mm 5.0 mm 6.0 mm 8.0 mm 8.0 mm 6.0 mm 9.5 mm 9.5 mm 8.6 mm 8.6 mm 10.5 mm 3.5 mm 5.0 mm 4.1 mm 5.5 mm 5.5 mm 7.0 mm 7.0 mm 5.3 mm 7.0 mm 5.8 mm 7.5 mm 9.0 mm 6.0 mm 8.0 mm 6.3 mm 6.5 mm 3.5 mm 4.7 mm 5.0 mm
长度 10.0 mm 10.0 mm 8.0 mm 8.0 mm 12.0 mm 8.0 mm 12.0 mm 16.0 mm 8.0 mm 8.0 mm 8.0 mm 8.0 mm 12.0 mm 16.0 mm 12.0 mm 8.0 mm 10.0 mm 10.0 mm 10.0 mm 8.0 mm 16.0 mm 8.0 mm 10.0 mm 12.0 mm 8.0 mm 12.0 mm 16.0 mm 12.0 mm 12.0 mm 16.0 mm 16.0 mm 12.0 mm 16.0 mm 16.0 mm 8.0 mm 8.0 mm 8.0 mm 8.0 mm 8.0 mm 16.0 mm 16.0 mm 8.0 mm 16.0 mm 10.0 mm 10.0 mm 18.5 mm 10.0 mm 18.5 mm 8.0 mm 10.0 mm 10.0 mm 10.0 mm 10.0 mm
厚度公差 0.2 mm 0.2 mm 0.2 mm 0.1 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.1 mm 0.1 mm 0.1 mm 0.1 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.1 mm 0.2 mm 0.1 mm 0.1 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.1 mm 0.2 mm 0.2 mm 0.1 mm 0.2 mm 0.1 mm 0.1 mm 0.2 mm 0.2 mm 0.1 mm 0.2 mm 0.2 mm 0.2 mm 0.1 mm 0.1 mm 0.1 mm 0.1 mm 0.2 mm 0.2 mm ± 0.2 mm 0.2 mm
透镜边缘厚度 4.6 mm 4.4 mm 4.0 mm 3.7 mm 7.1 mm 2.1 mm 5.4 mm 6.5 mm 1.8 mm 3.2 mm 2.6 mm 4.1 mm 4.6 mm 6.7 mm 6.2 mm 3.9 mm 4.5 mm 5.1 mm 5.1 mm 2.2 mm 5.5 mm 4.8 mm 5.2 mm 6.4 mm 3.7 mm 5.0 mm 5.9 mm 6.6 mm 5.5 mm 6.5 mm 7.0 mm 7.4 mm 6.6 mm 6.7 mm 2.4 mm 4.1 mm 2.8 mm 4.4 mm 5.1 mm 6.3 mm 6.0 mm 4.5 mm 5.8 mm 4.8 mm 5.2 mm 7.5 mm 5.7 mm 6.9 mm 5.1 mm 4.6 mm 2.4 mm 6.6 mm 3.9 mm
光学元件定心精度（分、秒） 3.0 ' 3.0 ' 4.0 ' 3.0 ' 3.0 ' 4.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 4.0 ' 3.0 ' 3.0 ' 3.0 ' 4.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 4.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 4.0 ' 3.0 ' 4.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 4.0 ' 4.0 ` 4.0 '
光学尺寸公差 - 0.05 mm - 0.05 mm - 0.05 mm - 0.03 mm - 0.06 mm - 0.03 mm - 0.06 mm - 0.07 mm - 0.02 mm - 0.03 mm - 0.02 mm - 0.03 mm - 0.06 mm - 0.07 mm - 0.06 mm - 0.05 mm - 0.05 mm - 0.06 mm - 0.06 mm - 0.08 mm - 0.07 mm - 0.05 mm - 0.06 mm - 0.06 mm - 0.05 mm - 0.06 mm - 0.07 mm - 0.06 mm - 0.06 mm - 0.07 mm - 0.07 mm - 0.06 mm - 0.07 mm - 0.07 mm - 0.04 mm - 0.05 mm - 0.04 mm - 0.05 mm - 0.05 mm - 0.07 mm - 0.07 mm - 0.05 mm - 0.07 mm - 0.05 mm - 0.06 mm - 0.06 mm - 0.06 mm - 0.06 mm - 0.05 mm - 0.05 mm - 0.04 mm - 0.05 mm - 0.05 mm
X nm下的焦距f' 80.13 mm
80.22 mm 		60.11 mm
60.17 mm 		25.33 mm
25.43 mm 		8.0 mm
8.01 mm 		100.16 mm
100.23 mm 		10.38 mm
10.4 mm 		120.1 mm
120.18 mm 		600.34 mm
600.62 mm 		4.0 mm
4.01 mm 		18.0 mm
18.2 mm 		5.0 mm
5.01 mm 		13.0 mm
13.02 mm 		80.34 mm
80.4 mm 		160.0 mm
160.08 mm 		60.1 mm
60.17 mm 		35.04 mm
35.04 mm 		40.16 mm
40.2 mm 		80.34 mm
80.4 mm 		60.47 mm
60.51 mm 		5.95 mm
5.96 mm 		200.41 mm
200.54 mm 		99.99 mm
100.05 mm 		200.26 mm
200.38 mm 		300.23 mm
300.38 mm 		30.24 mm
30.25 mm 		200.26 mm
200.38 mm 		140.07 mm
140.16 mm 		140.07 mm
140.15 mm 		499.43 mm
499.71 mm 		100.09 mm
100.18 mm 		119.91 mm
120.01 mm 		160.0 mm
160.08 mm 		150.03 mm
150.09 mm 		80.1 mm
80.18 mm 		16.32 mm
16.35 mm 		50.01 mm
50.04 mm 		20.6 mm
20.62 mm 		45.02 mm
45.06 mm 		79.94 mm
79.96 mm 		400.08 mm
400.27 mm 		300.23 mm
300.38 mm 		59.99 mm
60.03 mm 		250.45 mm
250.58 mm 		100.11 mm
100.18 mm 		50.04 mm
50.08 mm 		100.16 mm
100.23 mm 		499.43 mm
499.71 mm 		140.07 mm
140.15 mm 		40.09 mm
40.13 mm 		50.04 mm
50.1 mm 		16.32 mm
16.35 mm 		-50.48 mm
-50.51 mm 		35.04 mm
35.04 mm
X nm下的s值 79.88 mm 59.99 mm 24.87 mm 7.19 mm 98.59 mm 10.0 mm 118.91 mm 598.94 mm 3.58 mm 17.65 mm 4.34 mm 12.41 mm 79.07 mm 158.47 mm 59.26 mm 34.62 mm 39.67 mm 79.07 mm 60.04 mm 5.51 mm 198.16 mm 98.82 mm 199.31 mm 298.83 mm 29.81 mm 199.31 mm 138.74 mm 138.74 mm 499.05 mm 98.62 mm 118.09 mm 158.47 mm 148.55 mm 78.46 mm 16.01 mm 49.11 mm 20.24 mm 43.96 mm 78.8 mm 398.68 mm 298.83 mm 59.88 mm 249.05 mm 100.02 mm 49.89 mm 98.59 mm 499.05 mm 138.74 mm 38.82 mm 49.88 mm 16.01 mm 51.47 mm 34.62 mm
镜座外径 25.0 mm 25.0 mm 16.0 mm 16.0 mm 30.0 mm 16.0 mm 30.0 mm 35.0 mm 16.0 mm 16.0 mm 16.0 mm 16.0 mm 30.0 mm 35.0 mm 30.0 mm 16.0 mm 25.0 mm 25.0 mm 25.0 mm 16.0 mm 35.0 mm 16.0 mm 25.0 mm 30.0 mm 16.0 mm 30.0 mm 35.0 mm 30.0 mm 30.0 mm 35.0 mm 35.0 mm 30.0 mm 35.0 mm 35.0 mm 16.0 mm 16.0 mm 16.0 mm 16.0 mm 16.0 mm 35.0 mm 35.0 mm 16.0 mm 35.0 mm 25.0 mm 25.0 mm 25.0 mm 25.0 mm 25.0 mm 16.0 mm 25.0 mm 25.0 mm 25.0 mm 25.0 mm
X nm下的s'值 76.62 mm 56.33 mm 22.38 mm 5.48 mm 95.89 mm 8.88 mm 116.77 mm 597.3 mm 2.83 mm 16.07 mm 3.6 mm 10.53 mm 77.05 mm 155.95 mm 55.47 mm 32.39 mm 36.04 mm 77.05 mm 56.74 mm 4.68 mm 197.21 mm 97.81 mm 197.38 mm 297.19 mm 27.59 mm 197.38 mm 136.2 mm 136.2 mm 495.99 mm 95.34 mm 115.6 mm 155.95 mm 145.85 mm 74.84 mm 14.53 mm 47.65 mm 18.44 mm 42.51 mm 77.57 mm 397.05 mm 297.19 mm 57.69 mm 247.42 mm 96.43 mm 45.76 mm 95.89 mm 495.99 mm 136.2 mm 37.24 mm 45.95 mm 14.53 mm -52.37 mm 32.39 mm
零件号 G063128000 G063126000 G052007000 G052021000 G063214000 G052004000 G063215000 G063209000 G052001000 G052023000 G052002000 G052022000 G063213000 G063204000 G063212000 G052009000 G063127000 G063143000 G063142000 G052003000 G063205000 G052015000 G063148000 G063238000 G052008000 G063237000 G063203000 G063235000 G063239000 G063201000 G063202000 G063236000 G063232000 G063200000 G052005000 G052012000 G052006000 G052011000 G052014000 G063208000 G063207000 G052013000 G063206000 G063129000 G063141000 G063144000 G063149000 G063146000 G052010000 G063125000 G063121000 G063191000 G063131000

  • 有效降低纵向色差，从而实现更清晰且色彩还原准确的成像效果

  • 有效降低球差，从而实现高分辨率且精准的聚焦效果

  • 有效降低波前畸变，从而呈现高对比度成像效果

  • 严格控制的焦距公差可保证系统性能的一致性与可重复性

  • 配备宽带增透镀膜（ARB2 NIR），可提高透射效率并降低眩光

  • 镜座采用黑色阳极氧化铝材质，并配有激光刻字

  • 提供ZEMAX文件，方便进行系统设计与模拟

消色差透镜用ZEMAX文件

  • 成像与显微应用

  • 光束整形

  • 照明

  • 光学实验平台搭建
