F-Theta-Ronar 940 nm 330 mm

940-980 nm F-Theta-Ronar镜头

LINOS® F-Theta-Ronar扫描透镜专为940-980 nm激光波长优化设计，可实现无像差成像，并在整个平坦像场内获得极小的聚焦光斑直径。产品提供多种焦距规格，可满足各类激光材料加工应用的需求。透镜采用先进的生产工艺制造，确保长期稳定的光学性能，并符合最高质量标准。

联系我们 查找分销商 立即从Digikey处购买

所有LINOS® F-Theta-Ronar扫描透镜均支持更大的入射光束直径和多种反射镜间距，可根据不同配置实现相应的扫描视场尺寸和聚焦光斑直径。

请联系我们，讨论您的具体需求。

产品 F-Theta-Ronar 162mm/940-980nm F-Theta-Ronar 254mm/940-980nm F-Theta-Ronar 330mm/940-980nm F-Theta-Ronar 420mm/940-980nm
典型扫描范围 84 120 202 253
保护镜代码 PG 18 PG 17 PG 17 PG 17
标称焦距（mm） 162.0 254.0 330.0 420.0
工作距离 183.7 mm 294.2 mm 386.0 mm 491.7 mm
有效焦距 162.1 252.7 329.8 418.5
螺纹 M76x1 M85x1 M85x1 M85x1
典型扫描角度±Θx,y ± 14.8 ± 13.6 ± 17.6 ± 17.3
法兰焦距 217.7 mm 342.9 mm 442.9 mm 548.6 mm
典型镜面距离m1/m2 17.0 - 33.0 mm 26.0 - 28.0 mm 26.0 - 28.0 mm 26.0 - 28.0 mm
1/e2 Ø点光源处光斑直径 20.0 23.0 30.0 37.0
零件号 4401-527-000-21 4401-526-000-21 4401-524-000-21 4401-525-000-21
  • 焦距范围从162 mm到420 mm，容差±1%
  • 螺纹规格M85x1，除4401-527-000-21采用M76x1规格
  • VIS波段透射率 ≥ 97% 和 ≥ 95%

  • 在1064 nm、10 ns、100 Hz时的涂层激光损伤阈值为6 J/cm²

  • 配备可更换式保护玻璃元件

激光材料加工手册
F-Theta-Ronar镜头 - 维护说明

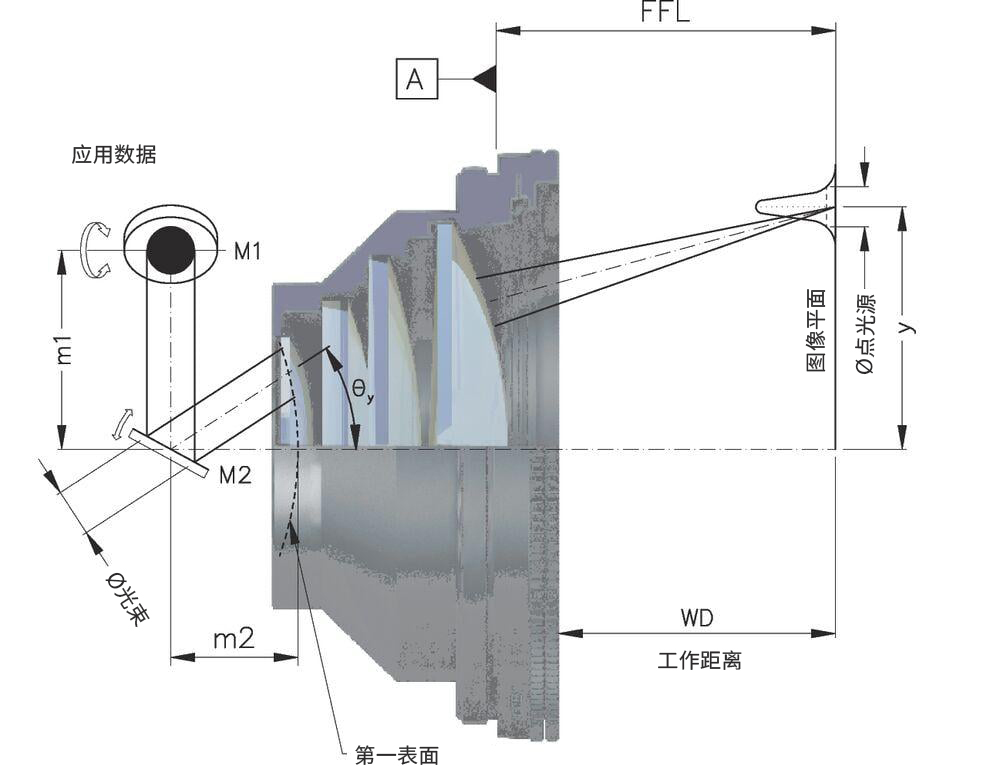

LINOS F-Theta-Ronar扫描透镜940-980 nm技术图
