LINOS型材系统X 95

Name: X 95 profile system
Brand: Excelitas

LINOS^®型材系统X 95是构建稳定光学平台、工作台和框架结构的通用解决方案。其模块化设计可轻松组装复杂的三维装置，是研究实验室和精密工程环境的理想选择。凭借顺畅滑动的滑座和坚固的型材，该系统可确保敏感光学元件的精确定位和可靠支撑。无论您是需要紧凑型平台还是大型结构，X 95型材系统都能为要求严苛的光学和机械应用提供灵活性、高强度和高精度。

联系我们立即在DigiKey购买

应用示例：将平面导轨系统95中的导轨和滑座与X 95组件及多种光机组件组合，用于光学平台搭建

应用示例：在光学平台搭建中，采用平面导轨系统95的导轨及滑座，配合X 95系列组件与各类光机组件组合使用。

LINOS型材系统X 95经精心设计，兼具耐久性与适应性，采用带加强筋的中空铝合金型材，可实现出色的刚性和抗扭强度。配备弹簧加载夹具的滑座可实现平滑、无背隙移动，确保精准定位。

模块化设计，便于光学平台和框架的组装
兼容隔振平台，增强稳定性

应用示例：X 95导轨系统组件与Optem FUSION透镜系统配合使用。

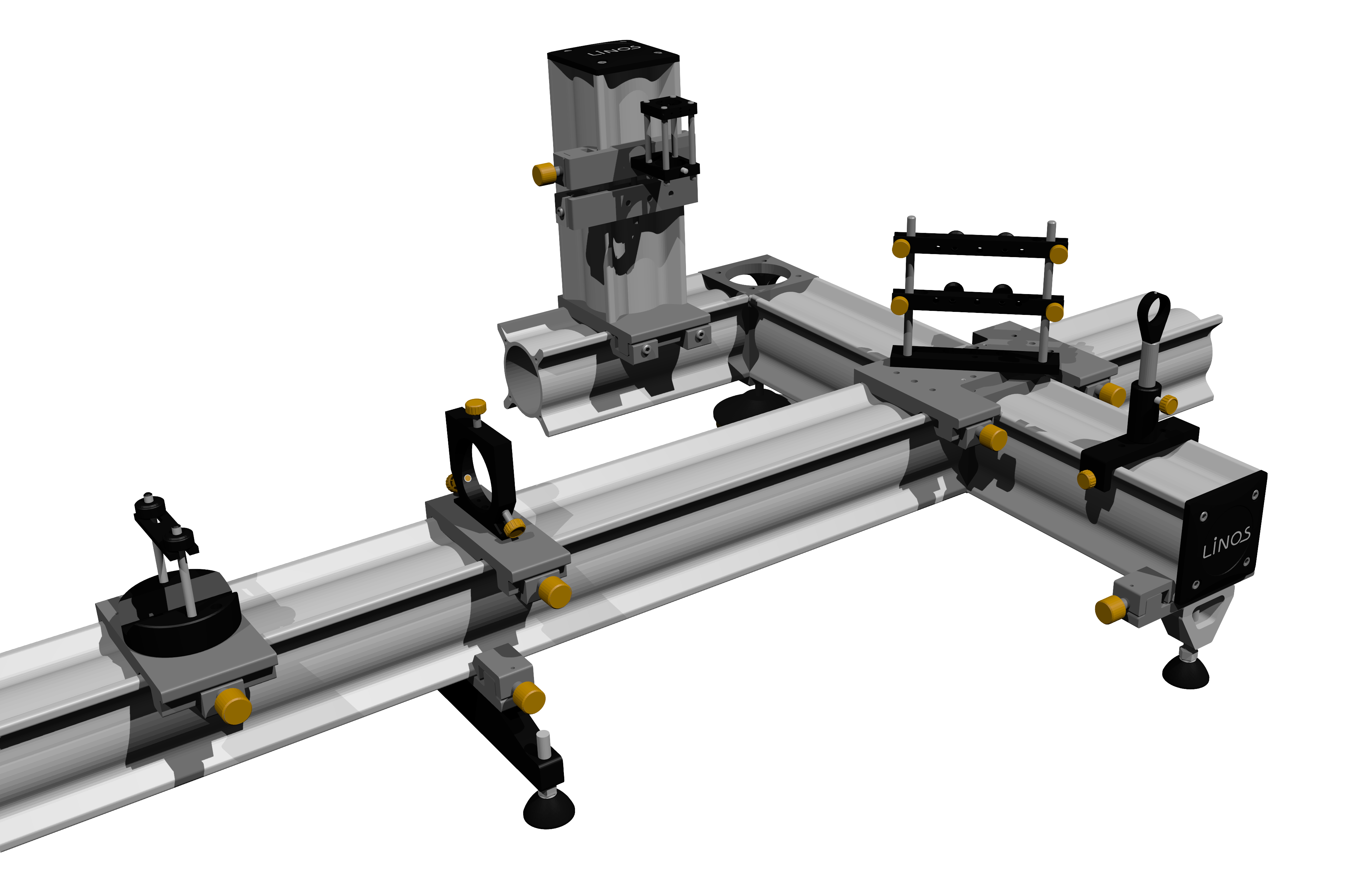

应用示例：采用多种结构元件和镜架的X 95装置。

产品	型材X 95；3000 mm	型材X 95；250 mm	型材X 95；500 mm	型材X 95；640 mm	型材X 95；750 mm	型材X 95；1000 mm	型材X 95；1500 mm	型材X 95；2000 mm	型材X 95；2500 mm
长度	3000.0 mm	250.0 mm	500.0 mm	640.0 mm	750.0 mm	1000.0 mm	1500.0 mm	2000.0 mm	2500.0 mm
宽度	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm
高度	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm
重量（kg）	16.2	1.4	2.7	3.4	4.1	5.4	8.1	10.8	13.5
材料 / 表面处理	无色阳极氧化铝	无色阳极氧化铝	无色阳极氧化铝	无色阳极氧化铝	无色阳极氧化铝	无色阳极氧化铝	无色阳极氧化铝	无色阳极氧化铝	无色阳极氧化铝
零件号	G026125300	G026102000	G026105000	G026106000	G026107000	G026110000	G026115000	G026120000	G026125000

用于工作台或框架结构的组装
可安装于隔振平台或立柱上，实现无振动精准定位
中空挤压型材，带有十字形布置的纵向加强筋
支持三维结构的组装
平滑滑动的滑座，配有弹簧加载夹具，便于定位并实现牢固的自动锁紧
组装简便

产品	型材X 95；3000 mm	型材X 95；250 mm	型材X 95；500 mm	型材X 95；640 mm	型材X 95；750 mm	型材X 95；1000 mm	型材X 95；1500 mm	型材X 95；2000 mm	型材X 95；2500 mm
长度	3000.0 mm	250.0 mm	500.0 mm	640.0 mm	750.0 mm	1000.0 mm	1500.0 mm	2000.0 mm	2500.0 mm
宽度	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm
高度	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm	95.0 mm
重量（kg）	16.2	1.4	2.7	3.4	4.1	5.4	8.1	10.8	13.5
材料 / 表面处理	无色阳极氧化铝	无色阳极氧化铝	无色阳极氧化铝	无色阳极氧化铝	无色阳极氧化铝	无色阳极氧化铝	无色阳极氧化铝	无色阳极氧化铝	无色阳极氧化铝
零件号	G026125300	G026102000	G026105000	G026106000	G026107000	G026110000	G026115000	G026120000	G026125000

用于工作台或框架结构的组装
可安装于隔振平台或立柱上，实现无振动精准定位
中空挤压型材，带有十字形布置的纵向加强筋
支持三维结构的组装
平滑滑动的滑座，配有弹簧加载夹具，便于定位并实现牢固的自动锁紧
组装简便

LINOS型材系统X 95

规格

功能

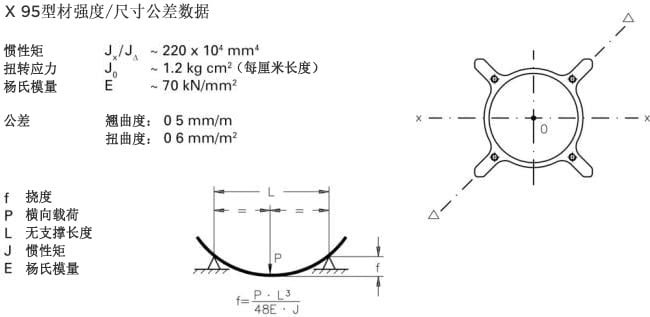

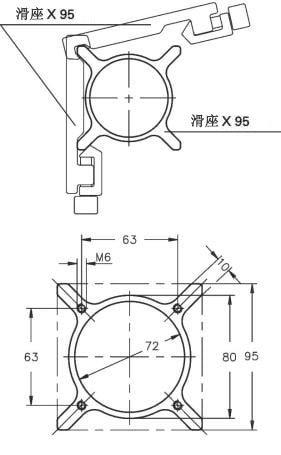

技术图纸
