带镜座N-BK7对称凹透镜，NIR
我们的LINOS®对称凹透镜采用高品质N-BK7光学玻璃制成，并配有NIR增透膜，提供多种焦距和直径规格，可满足多种光学应用需求。该系列透镜非常适用于光束扩展、准直光的受控发散，以及对低球差和均衡性能有要求的系统。每个透镜均采用来自可靠供应商的N-BK7玻璃制造，并按照严格的公差要求生产，以确保稳定一致的光学品质。该产品系列提供带有黑色阳极氧化铝刻字镜座的版本以及无镜座版本，可灵活集成到不同的光学系统中。
我们的带镜座对称凹透镜选用高品质N-BK7光学玻璃制成，可轻松集成到LINOS Microbench和Nanobench系统中。严格控制的焦距公差确保产品兼容性始终如一，并提供稳定可靠的光学性能。
该系列透镜具有两个相等的曲率半径，可为需要受控光束发散的应用提供精确的光学性能。ARB2 NIR宽带增透膜可确保725至{#2} nm波长范围内的高透射率，并具有出色的抗激光损伤能力，从而在严苛环境下实现高损伤阈值和可靠性能。
我们提供ZEMAX文件，帮助您更高效地进行光学设计与模拟。如有定制化要求或需要大批量生产服务，欢迎联系我们，我们将依据您的技术规格提供专属报价。
注： f = 焦距（物方），f' = 焦距（像方），s = 物距，s' = 后焦距，Ø = 透镜直径，dm = 中心厚度，dr = 边缘厚度，h = 主顶点，h' = 次顶点矢高，F、F' = 焦点，H、H' = 主点；公差：焦距 f：±2%，像距 s'：±2%
注：Dmech：镜座外径，DCA：有效通光孔径，Doptical：光学尺寸，RR：固定环。

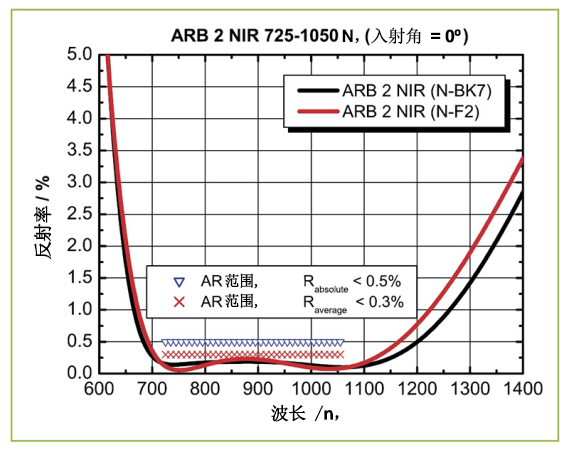

ARB2 NIR宽带增透镀膜规格：
- 在AR波段范围内，当入射角为0° ≤ AOI ≤ 15°时，保证残余反射率低于0.5%
- 在AR波段范围内，当入射角为0° ≤ AOI ≤ 15°时，典型平均残余反射率低于0.3%
- 损伤阈值：在波长1064 nm、频率10 Hz条件下，针对11 ns激光脉冲（s-on-1），H∞ > 30 J/cm²
- 典型AR范围：725-1050 nm
- 该设计可适用于600 nm ≤ λ ≤ 1400 nm的波长范围，并支持更高的入射角。
| 产品 | 双凹透镜；N-BK 7；D=10；F=-10；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=12.7；F=-50；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=22.4；F=-20；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=22.4；F=-50；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=22.4；F=-40；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=22.4；F=-150；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=12.7；F=-20；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=12.7；F=-100；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=22.4；F=-30；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=22.4；F=-100；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=25.4；F=-50；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=12.7；F=-200；带安装座[ARB2-NIR] |
| 光学尺寸 | Ø 10.0 mm | Ø 12.7 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 12.7 mm | Ø 12.7 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 25.4 mm | Ø 12.7 mm |
| 焦距 (+/-) | -10.0 mm | -50.0 mm | -20.0 mm | -50.0 mm | -40.0 mm | -150.0 mm | -20.0 mm | -100.0 mm | -30.0 mm | -100.0 mm | -50.0 mm | -200.0 mm |
| 安装 | Nanobench | Nanobench | Microbench | Microbench | Microbench | Microbench | Nanobench | Nanobench | Microbench | Microbench | Microbench | Nanobench |
| 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 |
| 光学基材 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| 镀膜 | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR |
| 光学中心厚度 | 1.0 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm |
| 长度 | 8.0 mm | 8.0 mm | 10.0 mm | 10.0 mm | 10.0 mm | 10.0 mm | 8.0 mm | 8.0 mm | 10.0 mm | 10.0 mm | 12.0 mm | 8.0 mm |
| 曲率半径1 | -10.669 mm | -52.33 mm | -20.833 mm | -52.33 mm | -41.867 mm | -156.22 mm | -20.983 mm | -104.41 mm | -31.396 mm | -104.41 mm | -52.33 mm | -209.83 mm |
| 曲率半径2 | 10.669 mm | 52.33 mm | 20.833 mm | 52.33 mm | 41.867 mm | 156.22 mm | 20.983 mm | 104.41 mm | 31.396 mm | 104.41 mm | 52.33 mm | 209.83 mm |
| 厚度公差 | ± 0.15 mm | ± 0.1 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.1 mm | ± 0.1 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.1 mm |
| 透镜边缘厚度 | 3.5 mm | 2.3 mm | 7.2 mm | 3.9 mm | 4.5 mm | 2.3 mm | 3.5 mm | 1.9 mm | 5.6 mm | 2.7 mm | 4.6 mm | 1.7 mm |
| 光学元件定心精度（分、秒） | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' |
| 光学尺寸公差 | - 0.09 mm | - 0.12 mm | - 0.13 mm | - 0.13 mm | - 0.13 mm | - 0.13 mm | - 0.12 mm | - 0.12 mm | - 0.13 mm | - 0.13 mm | - 0.15 mm | - 0.12 mm |
| 高度 | 1.24 mm | 0.39 mm | 3.27 mm | 1.21 mm | 1.53 mm | 0.4 mm | 0.98 mm | 0.19 mm | 2.07 mm | 0.6 mm | 1.56 mm | 0.1 mm |
| X nm下的焦距f' |
-10.12 mm -10.19 mm -10.36 mm |
-50.2 mm -50.55 mm -51.4 mm |
-19.84 mm -19.98 mm -20.31 mm |
-50.2 mm -50.55 mm -51.39 mm |
-40.11 mm -40.39 mm -41.07 mm |
-150.34 mm -151.4 mm -153.91 mm |
-19.98 mm -20.12 mm -20.46 mm |
-100.4 mm -101.1 mm -102.8 mm |
-30.02 mm -30.23 mm -30.73 mm |
-100.4 mm -101.1 mm -102.78 mm |
-50.2 mm -50.88 mm -51.4 mm |
-202.0 mm -203.4 mm -206.8 mm |
| 镜座外径 | 16.0 mm | 16.0 mm | 25.0 mm | 25.0 mm | 25.0 mm | 25.0 mm | 16.0 mm | 16.0 mm | 25.0 mm | 25.0 mm | 30.0 mm | 16.0 mm |
| 净孔径 | 9.0 mm | 11.5 mm | 21.4 mm | 21.4 mm | 21.4 mm | 21.4 mm | 11.5 mm | 11.5 mm | 21.4 mm | 21.4 mm | 24.0 mm | 11.5 mm |
| 涂层规格 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 |
| 零件号 | G052401525 | G052403525 | G063058525 | G063061525 | G063060525 | G063063525 | G052402525 | G052404525 | G063059525 | G063062525 | G063892525 | G052405525 |
严格控制的制造公差确保出色性能与高精度安装
标准VIS镀膜：ARB2 VIS (450-700 nm)，旨在最大程度提高可见光谱范围内的透射率
带镜座透镜能够轻松兼容LINOS Microbench与Nanobench系统
镜座采用黑色阳极氧化铝制成，并配有激光刻字
提供ZEMAX文件，方便进行系统设计与模拟
| 产品 | 双凹透镜；N-BK 7；D=10；F=-10；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=12.7；F=-50；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=22.4；F=-20；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=22.4；F=-50；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=22.4；F=-40；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=22.4；F=-150；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=12.7；F=-20；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=12.7；F=-100；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=22.4；F=-30；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=22.4；F=-100；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=25.4；F=-50；带安装座[ARB2-NIR] | 双凹透镜；N-BK 7；D=12.7；F=-200；带安装座[ARB2-NIR] |
| 光学尺寸 | Ø 10.0 mm | Ø 12.7 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 12.7 mm | Ø 12.7 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 25.4 mm | Ø 12.7 mm |
| 焦距 (+/-) | -10.0 mm | -50.0 mm | -20.0 mm | -50.0 mm | -40.0 mm | -150.0 mm | -20.0 mm | -100.0 mm | -30.0 mm | -100.0 mm | -50.0 mm | -200.0 mm |
| 安装 | Nanobench | Nanobench | Microbench | Microbench | Microbench | Microbench | Nanobench | Nanobench | Microbench | Microbench | Microbench | Nanobench |
| 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 |
| 光学基材 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| 镀膜 | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR |
| 光学中心厚度 | 1.0 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm |
| 长度 | 8.0 mm | 8.0 mm | 10.0 mm | 10.0 mm | 10.0 mm | 10.0 mm | 8.0 mm | 8.0 mm | 10.0 mm | 10.0 mm | 12.0 mm | 8.0 mm |
| 曲率半径1 | -10.669 mm | -52.33 mm | -20.833 mm | -52.33 mm | -41.867 mm | -156.22 mm | -20.983 mm | -104.41 mm | -31.396 mm | -104.41 mm | -52.33 mm | -209.83 mm |
| 曲率半径2 | 10.669 mm | 52.33 mm | 20.833 mm | 52.33 mm | 41.867 mm | 156.22 mm | 20.983 mm | 104.41 mm | 31.396 mm | 104.41 mm | 52.33 mm | 209.83 mm |
| 厚度公差 | ± 0.15 mm | ± 0.1 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.1 mm | ± 0.1 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.1 mm |
| 透镜边缘厚度 | 3.5 mm | 2.3 mm | 7.2 mm | 3.9 mm | 4.5 mm | 2.3 mm | 3.5 mm | 1.9 mm | 5.6 mm | 2.7 mm | 4.6 mm | 1.7 mm |
| 光学元件定心精度（分、秒） | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' |
| 光学尺寸公差 | - 0.09 mm | - 0.12 mm | - 0.13 mm | - 0.13 mm | - 0.13 mm | - 0.13 mm | - 0.12 mm | - 0.12 mm | - 0.13 mm | - 0.13 mm | - 0.15 mm | - 0.12 mm |
| 高度 | 1.24 mm | 0.39 mm | 3.27 mm | 1.21 mm | 1.53 mm | 0.4 mm | 0.98 mm | 0.19 mm | 2.07 mm | 0.6 mm | 1.56 mm | 0.1 mm |
| X nm下的焦距f' |
-10.12 mm -10.19 mm -10.36 mm |
-50.2 mm -50.55 mm -51.4 mm |
-19.84 mm -19.98 mm -20.31 mm |
-50.2 mm -50.55 mm -51.39 mm |
-40.11 mm -40.39 mm -41.07 mm |
-150.34 mm -151.4 mm -153.91 mm |
-19.98 mm -20.12 mm -20.46 mm |
-100.4 mm -101.1 mm -102.8 mm |
-30.02 mm -30.23 mm -30.73 mm |
-100.4 mm -101.1 mm -102.78 mm |
-50.2 mm -50.88 mm -51.4 mm |
-202.0 mm -203.4 mm -206.8 mm |
| 镜座外径 | 16.0 mm | 16.0 mm | 25.0 mm | 25.0 mm | 25.0 mm | 25.0 mm | 16.0 mm | 16.0 mm | 25.0 mm | 25.0 mm | 30.0 mm | 16.0 mm |
| 净孔径 | 9.0 mm | 11.5 mm | 21.4 mm | 21.4 mm | 21.4 mm | 21.4 mm | 11.5 mm | 11.5 mm | 21.4 mm | 21.4 mm | 24.0 mm | 11.5 mm |
| 涂层规格 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 |
| 零件号 | G052401525 | G052403525 | G063058525 | G063061525 | G063060525 | G063063525 | G052402525 | G052404525 | G063059525 | G063062525 | G063892525 | G052405525 |
严格控制的制造公差确保出色性能与高精度安装
标准VIS镀膜：ARB2 VIS (450-700 nm)，旨在最大程度提高可见光谱范围内的透射率
带镜座透镜能够轻松兼容LINOS Microbench与Nanobench系统
镜座采用黑色阳极氧化铝制成，并配有激光刻字
提供ZEMAX文件，方便进行系统设计与模拟
