带安装座平凸透镜，熔融石英，ARHS-YAG

埃赛力达提供种类丰富的LINOS® YAG镀膜熔融石英透镜，焦距和直径范围广泛，适用于大功率应用。我们仅使用来自信誉良好的制造商的优质材料，并严格控制公差，以确保出色品质。每款标准透镜均采用针对1064 nm中心YAG波长优化的双面窄带增透膜，以最大程度提高透射率。透镜可选择配有高品质黑色阳极氧化刻字铝制镜座的安装版本，也可选择不带安装座，便于灵活集成。

联系我们立即在DigiKey购买

我们的无安装座平凸透镜可灵活集成到您的光学系统中。严格的焦距公差可确保可靠的性能。熔融石英基材加上大功率窄带增透膜，可最大程度提高Nd:YAG激光器在1064 nm波长的透射率，同时提供优异的抗激光损伤能力，确保在严苛的环境中保持稳定一致的性能。

我们提供ZEMAX文件，以简化光学设计和仿真流程。如需定制规格或大批量生产，欢迎联系我们，获取针对您技术需求的专属报价。

平凸单透镜

注：f = 焦距（物方），f' = 焦距（像方），s = 物距，s' = 后焦距，Ø = 透镜直径，dm = 中心厚度，dr = 边缘厚度，h = 主顶点（h=dm-dr-h'），F、F' = 焦点，H、H' = 主点；公差：焦距f：±2%，像距s'：±2%

宽带增透镀膜ARB2 YAG 1064 nm规格

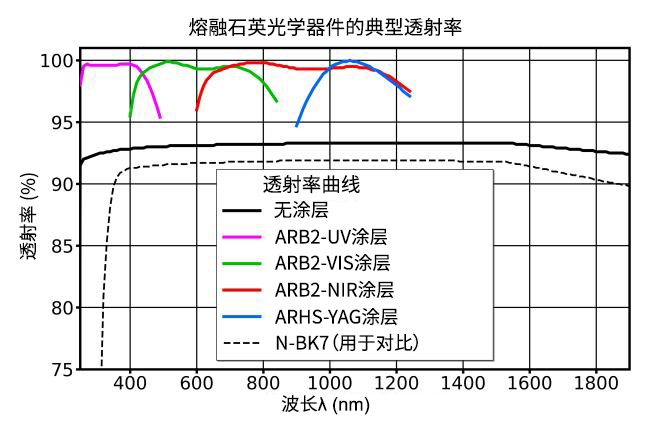

ARHS 1064 nm反射光谱

  • 在中心波长λ₀处的保证残余反射率：入射角为0° ≤ AOI ≤ 15°时 < 0.2%；或入射角为AOI = 45°（非偏振）时 < 0.5%
  • 在11 ns激光脉冲 (s-on-1)、1064 nm波长且频率为10 Hz条件下，损伤阈值H∞ > 50 J/cm²
  • 该设计可适用于300 nm ≤ λ ≤ 2200 nm的波长范围，并支持更高的入射角

产品 平凸透镜；熔融石英；D=8；F=12.5；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=10；F=15；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=12.5；F=20；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=12.5；F=25；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=18；F=30；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=22.4；F=40；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=22.4；F=50；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=22.4；F=60；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=22.4；F=80；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=22.4；F=100；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=22.4；F=200；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=31.5；F=40；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=31.5；F=50；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=31.5；F=60；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=31.5；F=80；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=31.5；F=100；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=31.5；F=140；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=31.5；F=200；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=31.5；F=300；带安装座[ARHS-YAG] 平凸透镜；熔融石英；D=31.5；F=400；带安装座[ARHS-YAG]
带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座
安装 Nanobench Nanobench Nanobench Nanobench Microbench Microbench Microbench Microbench Microbench Microbench Microbench Microbench Microbench Microbench Microbench Microbench Microbench Microbench Microbench Microbench
焦距 (+/-) 12.5 mm 15.0 mm 20.0 mm 25.0 mm 30.0 mm 40.0 mm 50.0 mm 60.0 mm 80.0 mm 100.0 mm 200.0 mm 40.0 mm 50.0 mm 60.0 mm 80.0 mm 100.0 mm 140.0 mm 200.0 mm 300.0 mm 400.0 mm
光学基材 熔融石英 熔融石英 熔融石英 熔融石英 熔融石英 熔融石英 熔融石英 熔融石英 熔融石英 熔融石英 熔融石英 熔融石英 熔融石英 熔融石英 熔融石英 熔融石英 熔融石英 熔融石英 熔融石英 熔融石英
镀膜 ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG
光学尺寸 Ø 8.0 mm Ø 10.0 mm Ø 12.5 mm Ø 12.5 mm Ø 18.0 mm Ø 22.4 mm Ø 22.4 mm Ø 22.4 mm Ø 22.4 mm Ø 22.4 mm Ø 22.4 mm Ø 31.5 mm Ø 31.5 mm Ø 31.5 mm Ø 31.5 mm Ø 31.5 mm Ø 31.5 mm Ø 31.5 mm Ø 31.5 mm Ø 31.5 mm
光学中心厚度 2.4 mm 2.9 mm 3.5 mm 3.0 mm 4.4 mm 5.0 mm 4.1 mm 3.7 mm 3.1 mm 2.8 mm 2.1 mm 9.5 mm 7.5 mm 6.4 mm 5.2 mm 4.5 mm 3.3 mm 3.3 mm 3.0 mm 2.1 mm
长度 8.0 mm 8.0 mm 8.0 mm 8.0 mm 10.0 mm 10.0 mm 10.0 mm 10.0 mm 10.0 mm 10.0 mm 10.0 mm 16.0 mm 16.0 mm 16.0 mm 16.0 mm 16.0 mm 16.0 mm 16.0 mm 16.0 mm 16.0 mm
曲率半径1 6.355 mm 7.499 mm 10.0 mm 12.589 mm 15.51 mm 19.668 mm 25.119 mm 30.287 mm 40.388 mm 50.481 mm 100.0 mm 20.316 mm 25.483 mm 30.509 mm 40.681 mm 50.841 mm 70.287 mm 101.82 mm 152.896 mm 199.53 mm
曲率半径2 -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm
厚度公差 ± 0.15 mm ± 0.15 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm
透镜边缘厚度 1.0 mm 1.0 mm 1.3 mm 1.3 mm 1.5 mm 1.5 mm 1.5 mm 1.6 mm 1.5 mm 1.5 mm 1.5 mm 2.0 mm 2.1 mm 2.0 mm 2.0 mm 2.0 mm 1.5 mm 2.1 mm 2.2 mm 1.5 mm
光学元件定心精度（分、秒） 4.0 ' 4.0 ' 4.0 ' 4.0 ' 4.0 ' 4.0 ' 4.0 ' 4.0 ' 4.0 ' 4.0 ' 4.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 '
光学尺寸公差 - 0.09 mm - 0.09 mm - 0.11 mm - 0.11 mm - 0.11 mm - 0.13 mm - 0.13 mm - 0.13 mm - 0.13 mm - 0.13 mm - 0.13 mm - 0.07 mm - 0.07 mm - 0.07 mm - 0.07 mm - 0.07 mm - 0.07 mm - 0.07 mm - 0.07 mm - 0.07 mm
X nm下的焦距f' 12.5 mm
12.72 mm
13.09 mm
13.35 mm
13.81 mm
14.13 mm 		14.75 mm
15.01 mm
15.44 mm
15.75 mm
16.3 mm
16.67 mm 		19.67 mm
20.02 mm
20.59 mm
21.01 mm
21.74 mm
22.23 mm 		24.77 mm
25.2 mm
25.92 mm
26.44 mm
27.36 mm
27.99 mm 		30.51 mm
31.05 mm
31.94 mm
32.56 mm
33.71 mm
34.49 mm 		38.69 mm
39.37 mm
40.5 mm
41.31 mm
42.75 mm
43.73 mm 		49.42 mm
50.29 mm
51.73 mm
52.76 mm
54.6 mm
55.85 mm 		59.58 mm
60.63 mm
62.37 mm
63.62 mm
65.83 mm
67.34 mm 		79.45 mm
80.85 mm
83.17 mm
84.83 mm
87.79 mm
89.8 mm 		99.31 mm
101.06 mm
103.95 mm
106.03 mm
109.77 mm
112.25 mm 		196.73 mm
200.19 mm
205.92 mm
210.04 mm
217.35 mm
222.37 mm 		39.95 mm
40.66 mm
41.83 mm
42.67 mm
44.16 mm
45.18 mm 		50.11 mm
51.0 mm
52.47 mm
53.53 mm
55.39 mm
56.68 mm 		60.0 mm
61.06 mm
62.82 mm
64.09 mm
66.31 mm
67.85 mm 		80.0 mm
81.41 mm
83.77 mm
85.45 mm
88.42 mm
90.48 mm 		99.97 mm
101.75 mm
104.69 mm
106.79 mm
110.51 mm
113.07 mm 		138.21 mm
140.7 mm
144.73 mm
147.63 mm
152.77 mm
156.3 mm 		200.22 mm
203.77 mm
209.66 mm
213.88 mm
221.31 mm
226.45 mm 		300.65 mm
305.99 mm
314.83 mm
321.16 mm
332.33 mm
340.05 mm 		392.35 mm
399.31 mm
410.86 mm
419.12 mm
433.69 mm
443.77 mm
镜座外径 16.0 mm 16.0 mm 16.0 mm 16.0 mm 25.0 mm 25.0 mm 25.0 mm 25.0 mm 25.0 mm 25.0 mm 25.0 mm 35.0 mm 35.0 mm 35.0 mm 35.0 mm 35.0 mm 35.0 mm 35.0 mm 35.0 mm 35.0 mm
X nm下的s'值 10.91 mm 12.83 mm 17.35 mm 22.78 mm 27.59 mm 35.38 mm 46.7 mm 57.13 mm 77.4 mm 97.45 mm 195.33 mm 33.65 mm 45.14 mm 55.75 mm 76.55 mm 96.99 mm 136.09 mm 198.03 mm 298.66 mm 390.96 mm
零件号 G052120329 G052121329 G052122329 G052123329 G063338329 G063050329 G063339329 G063340329 G063341329 G063342329 G063343329 G063111329 G063112329 G063113329 G063114329 G063115329 G063366329 G063116329 G063117329 G063367329

  • 采用熔融石英材质制造，适用于大功率应用场景，具备高损伤阈值与低色散性能

  • 严格控制的制造公差确保出色性能与高精度安装

  • 标准窄带增透膜：ARHS，针对1064 nm中心波长进行了最大透射率优化

  • 我们的带安装座透镜可与LINOS Microbench和Nanobench系统无缝集成

  • 镜座采用黑色阳极氧化铝材质，并配有激光刻字

  • 提供ZEMAX文件，方便进行系统设计与模拟
