带镜座UV熔融石英对称凹透镜，ARHS-YAG
LINOS®带镜座对称凹透镜选用高品质熔融石英制造，并配有针对1064 nm波长优化的V型增透膜。产品提供多种焦距和直径规格，可满足高要求的YAG激光应用。该系列透镜适用于扩束、准直光发散，以及对低球差和综合光学性能有较高要求的应用。每片透镜均采用严格的公差控制进行精密制造，确保出色的光学品质与持久稳定的性能。产品提供带镜座和无镜座两种版本：带镜座版本配备优质的黑色阳极氧化刻字铝制镜座，无镜座版本则便于灵活集成至各种光学系统。
我们的带镜座对称凹透镜选用高品质熔融石英制造，可轻松集成到LINOS Microbench和Nanobench系统中。精密控制的焦距公差确保系统兼容性始终如一，并带来稳定可靠的光学性能。两个凹面采用相同的曲率半径，可精准控制光束发散，满足相关光学应用需求。
大功率窄带增透膜以熔融石英为基底，针对Nd:YAG激光器的1064 nm基频波长进行了优化，可实现最高透射率。其激光损伤阈值高、抗激光损伤性能优异，即使在严苛条件下也能保持稳定可靠的性能。
随产品提供ZEMAX文件，帮助您更高效地开展光学设计与模拟。如需定制规格或大批量生产服务，欢迎联系我们，获取针对您技术需求的专属报价。
注： f = 焦距（物方），f' = 焦距（像方），s = 物距，s' = 后焦距，Ø = 透镜直径，dm = 中心厚度，dr = 边缘厚度，h = 主顶点，h' = 次顶点矢高，F、F' = 焦点，H、H' = 主点；公差：焦距 f：±2%，像距 s'：±2%
注：Dmech：镜座外径，DCA：有效通光孔径，Doptical：光学尺寸，RR：固定环。

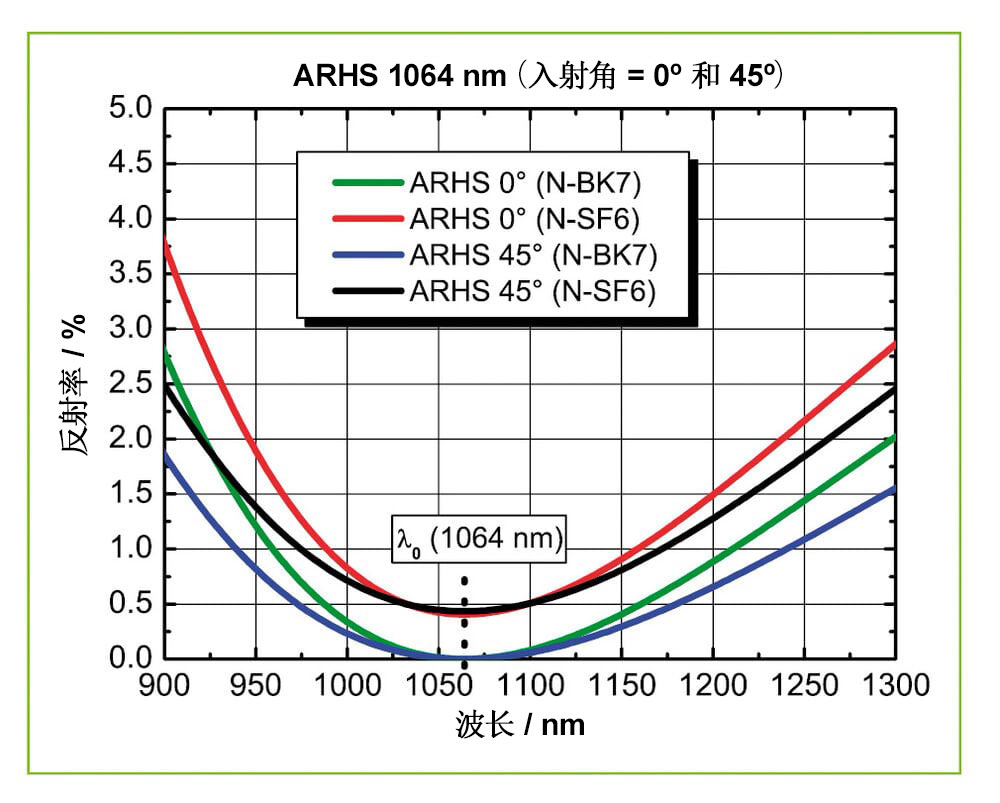

规格：大功率窄带增透膜ARHS YAG 1064 nm:
- 在中心波长λ₀处的保证残余反射率：入射角为0° ≤ AOI ≤ 15°时 < 0.2%；或入射角为AOI = 45°（非偏振）时 < 0.5%
- 在11 ns激光脉冲 (s-on-1)、1064 nm波长且频率为10 Hz条件下，损伤阈值H∞ > 50 J/cm²
- 该设计可适用于300 nm ≤ λ ≤ 2200 nm的波长范围，并支持更高的入射角
| 产品 | 双凹透镜；熔融石英；D= 22.4；F= -20；带镜座 [ARHS-YAG] | 双凹透镜；熔融石英；D= 22.4；F= -40；带镜座 [ARHS-YAG] | 双凹透镜；熔融石英；D= 22.4；F= -50；带镜座 [ARHS-YAG] | 双凹透镜；熔融石英；D= 22.4；F= -30；带镜座 [ARHS-YAG] | 双凹透镜；熔融石英；D= 22.4；F= -100；带镜座 [ARHS-YAG] |
| 光学尺寸 | Ø 22.4 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 22.4 mm |
| 焦距 (+/-) | -20.0 mm | -40.0 mm | -50.0 mm | -30.0 mm | -100.0 mm |
| 安装 | Microbench | Microbench | Microbench | Microbench | Microbench |
| 光学基材 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 |
| 镀膜 | ARHS YAG | ARHS YAG | ARHS YAG | ARHS YAG | ARHS YAG |
| 光学中心厚度 | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm |
| 长度 | 10.0 mm | 10.0 mm | 10.0 mm | 10.0 mm | 10.0 mm |
| 曲率半径1 | -20.535 mm | -40.388 mm | -50.481 mm | -30.287 mm | -101.45 mm |
| 曲率半径2 | 20.535 mm | 40.388 mm | 50.481 mm | 30.287 mm | 101.45 mm |
| 厚度公差 | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm |
| 透镜边缘厚度 | 8.1 mm | 4.7 mm | 4.1 mm | 5.7 mm | 2.7 mm |
| 光学元件定心精度（分、秒） | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' |
| 光学尺寸公差 | - 0.13 mm | - 0.13 mm | - 0.13 mm | - 0.13 mm | - 0.13 mm |
| 高度 | 3.3 mm | 1.6 mm | 1.3 mm | 2.1 mm | 0.6 mm |
| X nm下的焦距f' |
-19.94 mm -20.3 mm -20.89 mm -21.32 mm -22.06 mm -22.59 mm |
-39.46 mm -40.17 mm -41.33 mm -42.17 mm -43.64 mm -44.67 mm |
-49.38 mm -50.26 mm -51.72 mm -52.77 mm -54.6 mm -55.89 mm |
-29.53 mm -30.06 mm -30.93 mm -31.56 mm -32.66 mm -33.43 mm |
-99.49 mm -101.26 mm -104.2 mm -106.3 mm -110.0 mm -112.59 mm |
| 镜座外径 | 25.0 mm | 25.0 mm | 25.0 mm | 25.0 mm | 25.0 mm |
| 净孔径 | 21.4 mm | 21.4 mm | 21.4 mm | 21.4 mm | 21.4 mm |
| 涂层规格 | 可选 | 可选 | 可选 | 可选 | 可选 |
| 零件号 | G063344329 | G063346329 | G063347329 | G063345329 | G063348329 |
采用熔融石英制成，适用于大功率应用
严格控制的制造公差确保出色性能与高精度安装
标准窄带增透膜：ARHS，针对1064 nm中心波长进行了最大透射率优化
带镜座透镜能够轻松兼容LINOS Microbench与Nanobench系统
镜座采用黑色阳极氧化铝制成，并配有激光刻字
提供ZEMAX文件，方便进行系统设计与模拟
