N-BK7装框式平凹透镜，ARB2-VIS
埃赛力达提供多种焦距和直径规格的LINOS®单片透镜，满足各种应用的需求。我们仅采用来自可靠制造商的高品质材料，并严格控制公差，以确保产品质量。每款标准透镜均采用针对可见光波段优化的双面增透镀膜，以提高透射率。透镜可选择黑色阳极氧化铝刻字装框版本，或以未装框形式提供，以实现灵活集成。
装框式平凹透镜采用高品质N-BK7材料制成，可与LINOS Microbench和Nanobench系统无缝集成。这种透镜可为需要控制光束发散度的应用提供精准的光学性能。平凹透镜严格的焦距公差确保了系统集成的稳定性及可靠的光学性能。
ARB2 VIS宽带增透膜在450-700 nm波长范围内具有高透射率，同时提供优异的抗激光损伤性能。
我们提供ZEMAX文件，以助力高效的光学设计与仿真。如需定制规格或大批量生产，请联系我们获取符合您需求的专属报价。
注：f = 焦距（物方），f' = 焦距（像方），s = 物距，s' = 后焦距，Ø = 透镜直径，dm = 中心厚度，dr = 边缘厚度，h = 主顶点（h=dm-dr-h'），F、F' = 焦点，H、H' = 主点；公差：焦距f：±2%，像距s'：±2%
注：Dmech：镜座外径，DCA：有效通光孔径，Doptical：光学尺寸，RR：固定环

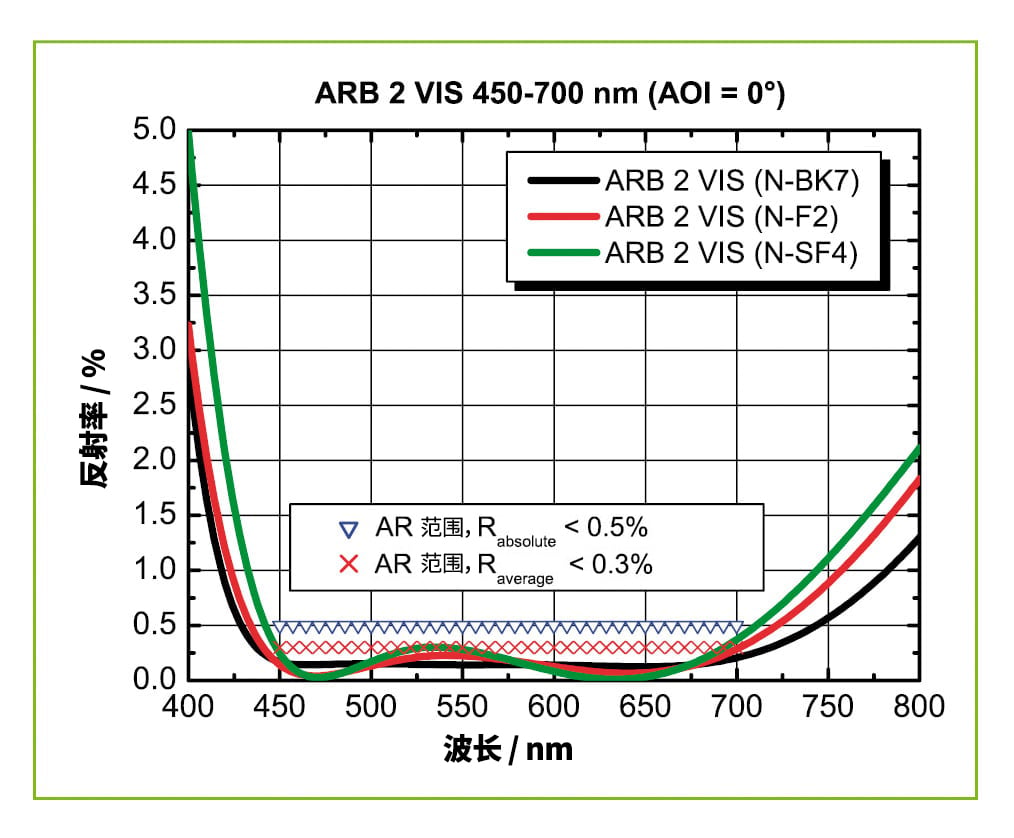

宽带增透镀膜ARB2 VIS规格：
Guaranteed residual reflection < 0.5 % for angles of incidence 0° ≤ AOI ≤ 15° in the AR range Typical average residual reflection < 0.3 % for angles of incidence 0° ≤ AOI ≤ 15° in the AR range Damage threshold H∞ > 30 J / cm² for 11 ns laser pulses (s-on-1) at 1064 nm and 10 Hz AR range typical: 450-700 nm Design adaptable to the spectral range of 350 nm ≤ λ ≤ 950 nm and to higher angles of incidence
宽带增透镀膜ARB2 VIS规格：
| 产品 | 平凹透镜；N-BK 7；D=22.4；F=-150；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=25.4；F=-200；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=25.4；F=-100；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=6；F=-6；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=6；F=-10；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=10；F=-10；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=12.7；F=-100；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=12.7；F=-50；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=12.7；F=-500；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=22.4；F=-100；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=25.4；F=-50；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=25.4；F=-500；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=8；F=-8；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=12.7；F=-30；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=10；F=-16；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=12.7；F=-200；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=22.4；F=-50；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=22.4；F=-40；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=25.4；F=-1000；装框式 [ARB2-VIS] | 平凹透镜；N-BK 7；D=3；F=-3；装框式 [ARB2-VIS] |
| 形状 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 |
| 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 | 带镜座 |
| 安装 | Microbench | Microbench | Microbench | Nanobench | Nanobench | Nanobench | Nanobench | Nanobench | Nanobench | Microbench | Microbench | Microbench | Nanobench | Nanobench | Nanobench | Nanobench | Microbench | Microbench | Microbench | Nanobench |
| 焦距 (+/-) | -150.0 mm | -200.0 mm | -100.0 mm | -6.0 mm | -10.0 mm | -10.0 mm | -100.0 mm | -50.0 mm | -500.0 mm | -100.0 mm | -50.0 mm | -500.0 mm | -8.0 mm | -30.0 mm | -16.0 mm | -200.0 mm | -50.0 mm | -40.0 mm | -1000.0 mm | -3.0 mm |
| 光学基材 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| 镀膜 | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS |
| 光学尺寸 | Ø 22.4 mm | Ø 25.4 mm | Ø 25.4 mm | Ø 6.0 mm | Ø 6.0 mm | Ø 10.0 mm | Ø 12.7 mm | Ø 12.7 mm | Ø 12.7 mm | Ø 22.4 mm | Ø 25.4 mm | Ø 25.4 mm | Ø 8.0 mm | Ø 12.7 mm | Ø 10.0 mm | Ø 12.7 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 25.4 mm | Ø 3.0 mm |
| 光学中心厚度 | 1.5 mm | 1.5 mm | 1.5 mm | 0.5 mm | 1.0 mm | 1.0 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.0 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 0.5 mm |
| 长度 | 10.0 mm | 12.0 mm | 12.0 mm | 8.0 mm | 8.0 mm | 8.0 mm | 8.0 mm | 8.0 mm | 8.0 mm | 10.0 mm | 12.0 mm | 12.0 mm | 8.0 mm | 8.0 mm | 8.0 mm | 8.0 mm | 10.0 mm | 10.0 mm | 12.0 mm | 8.0 mm |
| 曲率半径1 | -78.298 mm | -104.41 mm | -51.212 mm | -3.101 mm | -5.012 mm | -5.168 mm | -51.212 mm | -26.039 mm | -260.39 mm | -52.33 mm | -26.039 mm | -260.39 mm | -4.134 mm | -15.51 mm | -8.475 mm | -102.92 mm | -26.039 mm | -20.833 mm | -523.3 mm | -1.55 mm |
| 曲率半径2 | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm |
| 厚度公差 | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.02 mm | ± 0.1 mm | ± 0.02 mm | ± 0.1 mm | ± 0.1 mm | ± 0.1 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.02 mm | ± 0.1 mm | ± 0.2 mm | ± 0.1 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.02 mm |
| 透镜边缘厚度 | 2.3 mm | 2.2 mm | 3.1 mm | 2.82 mm | 2.0 mm | 4.86 mm | 1.9 mm | 2.3 mm | 1.6 mm | 2.7 mm | 4.8 mm | 1.8 mm | 4.09 mm | 2.9 mm | 3.1 mm | 1.7 mm | 4.0 mm | 4.8 mm | 1.7 mm | 1.66 mm |
| 光学元件定心精度（分、秒） | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 20.0 ' |
| 光学尺寸公差 | - 0.13 mm | - 0.15 mm | - 0.15 mm | - 0.02 mm | - 0.09 mm | - 0.02 mm | - 0.12 mm | - 0.12 mm | - 0.12 mm | - 0.13 mm | - 0.15 mm | - 0.15 mm | - 0.02 mm | - 0.12 mm | - 0.09 mm | - 0.12 mm | - 0.13 mm | - 0.13 mm | - 0.15 mm | - 0.02 mm |
| X nm下的焦距f' |
-150.99 mm -152.0 mm -154.52 mm |
-201.3 mm -202.7 mm -206.1 mm |
-98.73 mm -99.43 mm -101.1 mm |
-5.98 mm -6.02 mm -6.12 mm |
-9.66 mm -9.73 mm -9.89 mm |
-9.96 mm -10.03 mm -10.2 mm |
-98.73 mm -99.43 mm -101.1 mm |
-50.2 mm -50.53 mm -51.4 mm |
-502.0 mm -505.5 mm -514.0 mm |
-100.88 mm -101.59 mm -103.27 mm |
-50.2 mm -50.53 mm -51.4 mm |
-502.0 mm -505.5 mm -514.0 mm |
-7.97 mm -8.03 mm -8.16 mm |
-29.9 mm -30.11 mm -30.61 mm |
-16.34 mm -16.45 mm -16.73 mm |
-198.41 mm -199.8 mm -203.1 mm |
-50.2 mm -50.55 mm -51.39 mm |
-40.16 mm -40.44 mm -41.11 mm |
-1009.0 mm -1018.0 mm -1033.0 mm |
-2.99 mm -3.01 mm -3.06 mm |
| 镜座外径 | 25.0 mm | 30.0 mm | 30.0 mm | 16.0 mm | 16.0 mm | 16.0 mm | 16.0 mm | 16.0 mm | 16.0 mm | 25.0 mm | 30.0 mm | 30.0 mm | 16.0 mm | 16.0 mm | 16.0 mm | 16.0 mm | 25.0 mm | 25.0 mm | 30.0 mm | 16.0 mm |
| X nm下的s'值 | -152.5 mm | -203.03 mm | -100.09 mm | -6.33 mm | -10.36 mm | -10.66 mm | -100.09 mm | -51.38 mm | -504.88 mm | -102.25 mm | -51.38 mm | -504.86 mm | -8.66 mm | -31.0 mm | -17.39 mm | -200.15 mm | -51.38 mm | -41.3 mm | -1013.6 mm | -3.33 mm |
| 零件号 | G063073322 | G063873322 | G063872322 | G052302322 | G052303322 | G052305322 | G052309322 | G052308322 | G052311322 | G063072322 | G063871322 | G063874322 | G052304322 | G052307322 | G052306322 | G052310322 | G063071322 | G063070322 | G063875322 | G052301322 |
严格控制的制造公差确保出色性能与高精度安装
标准VIS镀膜：ARB2 VIS (450-700 nm)，旨在最大程度提高可见光谱范围内的透射率
我们的带镜座透镜可无缝集成到LINOS Microbench与Nanobench系统中
镜座采用黑色阳极氧化铝材质，并配有激光刻字
提供ZEMAX文件，方便进行系统设计与模拟
