带镜座无涂层熔融石英平凹透镜

N-BK7装框式平凹透镜，ARB2-YAG

埃赛力达提供各种焦距和直径的LINOS®单片透镜，帮助您为应用选择最合适的元件。我们仅采用来自可靠制造商的优质材料，并严格把控公差，以确保卓越品质。每款标准透镜均采用针对YAG中心波长1064 nm优化的双面窄带增透镀膜，确保最大透射率。您可选择高品质黑色阳极氧化铝刻字装框版本，或选择便于定制集成的未装框版本。

联系我们立即在DigiKey购买

装框式平凹透镜采用高品质N-BK7材料制成，可与LINOS Microbench和Nanobench系统无缝集成。这种透镜可为需要受控光束发散的应用提供精确的光学性能。严格的焦距公差确保了集成的一致性和可靠的光学性能。

大功率窄带增透镀膜可在Nd:YAG基频波长1064 nm处最大化透射率，并提供出色的激光损伤耐受性，确保在严苛环境中具有高损伤阈值和可靠性能。

我们提供ZEMAX文件，以简化光学设计和仿真流程。如需定制规格或大批量生产服务，请联系我们，以获取符合您技术需求的专属报价。

PLANKONKAVLIN-AI_6057

注：f = 焦距（物方），f' = 焦距（像方），s = 物距，s' = 后焦距，Ø = 透镜直径，dm = 中心厚度，dr = 边缘厚度，h = 主顶点（h=dm-dr-h'），F、F' = 焦点，H、H' = 主点；公差：焦距f：±2%，像距s'：±2%

平凹透镜

注：Dmech：镜座外径，DCA：有效通光孔径，Doptical：光学尺寸，RR：固定环

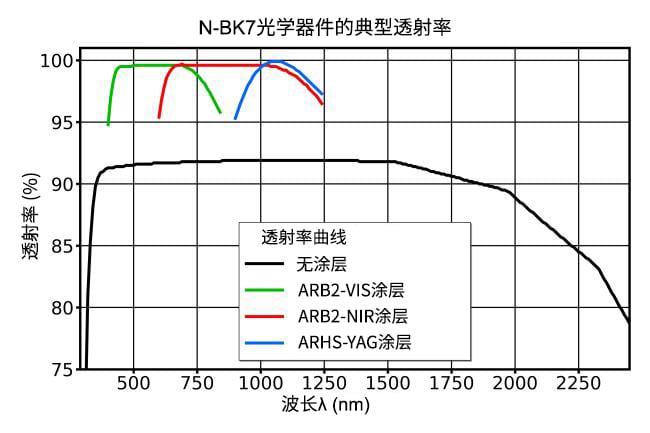

宽带增透镀膜ARB2 YAG 1064 nm规格：

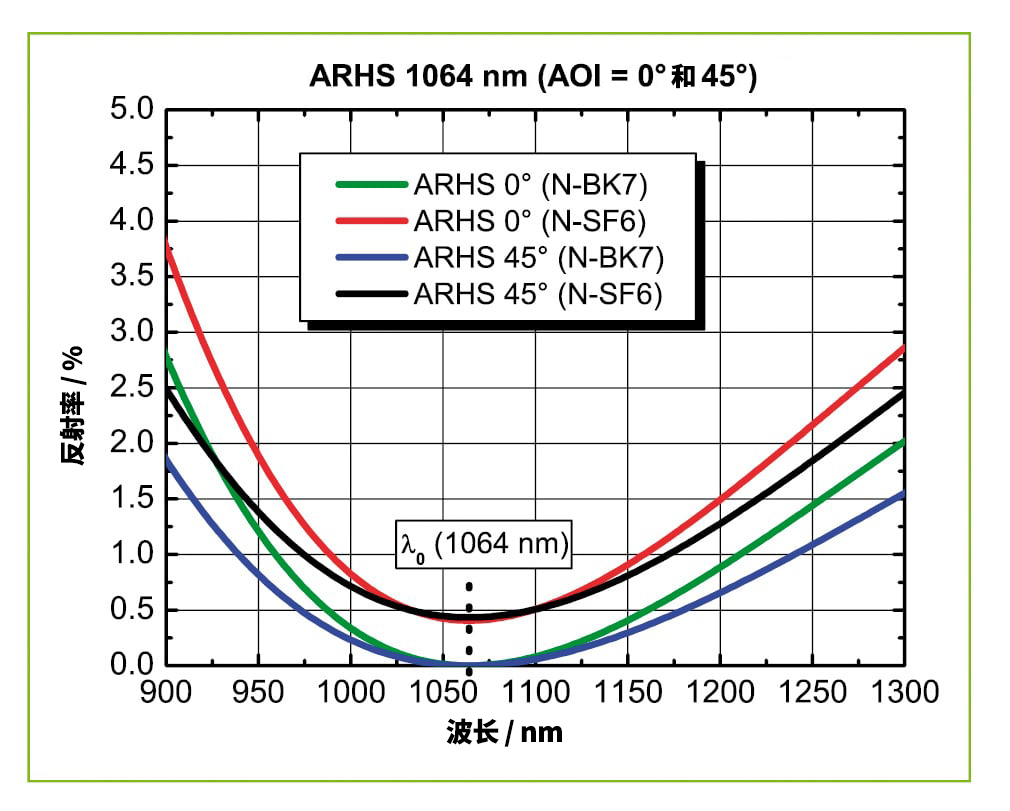

ARHS-1064_反射光谱

中心波长λ₀处保证的残余反射率：< 0.2 % for angles of incidence 0° ≤ AOI ≤ 15° or < 0.5 % for AOI = 45° (unpolarized) Damage threshold H∞ 在1064nm波长、10Hz条件下，对于11 ns激光脉冲（s-on-1测试），激光损伤阈值 > 50 J/cm²。该设计适用于 300 nm ≤ λ ≤ 2200 nm的光谱范围以及更大的入射角。该设计适用于 300 nm ≤ λ ≤ 2200 nm的光谱范围以及更大的入射角

产品 平凹透镜；N-BK 7；D=22.4；F=-150；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=25.4；F=-200；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=25.4；F=-100；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=6；F=-6；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=6；F=-10；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=10；F=-10；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=12.7；F=-100；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=12.7；F=-50；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=12.7；F=-500；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=22.4；F=-100；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=25.4；F=-50；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=25.4；F=-500；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=8；F=-8；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=12.7；F=-30；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=10；F=-16；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=12.7；F=-200；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=22.4；F=-50；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=22.4；F=-40；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=25.4；F=-1000；装框式 [ARHS-YAG] 平凹透镜；N-BK 7；D=3；F=-3；装框式 [ARHS-YAG]
形状 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形
带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座 带镜座
安装 Microbench Microbench Microbench Nanobench Nanobench Nanobench Nanobench Nanobench Nanobench Microbench Microbench Microbench Nanobench Nanobench Nanobench Nanobench Microbench Microbench Microbench Nanobench
焦距 (+/-) -150.0 mm -200.0 mm -100.0 mm -6.0 mm -10.0 mm -10.0 mm -100.0 mm -50.0 mm -500.0 mm -100.0 mm -50.0 mm -500.0 mm -8.0 mm -30.0 mm -16.0 mm -200.0 mm -50.0 mm -40.0 mm -1000.0 mm -3.0 mm
光学基材 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7
镀膜 ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG ARHS YAG
光学尺寸 Ø 22.4 mm Ø 25.4 mm Ø 25.4 mm Ø 6.0 mm Ø 6.0 mm Ø 10.0 mm Ø 12.7 mm Ø 12.7 mm Ø 12.7 mm Ø 22.4 mm Ø 25.4 mm Ø 25.4 mm Ø 8.0 mm Ø 12.7 mm Ø 10.0 mm Ø 12.7 mm Ø 22.4 mm Ø 22.4 mm Ø 25.4 mm Ø 3.0 mm
光学中心厚度 1.5 mm 1.5 mm 1.5 mm 0.5 mm 1.0 mm 1.0 mm 1.5 mm 1.5 mm 1.5 mm 1.5 mm 1.5 mm 1.5 mm 1.0 mm 1.5 mm 1.5 mm 1.5 mm 1.5 mm 1.5 mm 1.5 mm 0.5 mm
长度 10.0 mm 12.0 mm 12.0 mm 8.0 mm 8.0 mm 8.0 mm 8.0 mm 8.0 mm 8.0 mm 10.0 mm 12.0 mm 12.0 mm 8.0 mm 8.0 mm 8.0 mm 8.0 mm 10.0 mm 10.0 mm 12.0 mm 8.0 mm
曲率半径1 -78.298 mm -104.41 mm -51.212 mm -3.101 mm -5.012 mm -5.168 mm -51.212 mm -26.039 mm -260.39 mm -52.33 mm -26.039 mm -260.39 mm -4.134 mm -15.51 mm -8.475 mm -102.92 mm -26.039 mm -20.833 mm -523.3 mm -1.55 mm
曲率半径2 -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm -999.0 mm
厚度公差 ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.02 mm ± 0.1 mm ± 0.02 mm ± 0.1 mm ± 0.1 mm ± 0.1 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.02 mm ± 0.1 mm ± 0.2 mm ± 0.1 mm ± 0.2 mm ± 0.2 mm ± 0.2 mm ± 0.02 mm
透镜边缘厚度 2.3 mm 2.2 mm 3.1 mm 2.82 mm 2.0 mm 4.86 mm 1.9 mm 2.3 mm 1.6 mm 2.7 mm 4.8 mm 1.8 mm 4.09 mm 2.9 mm 3.1 mm 1.7 mm 4.0 mm 4.8 mm 1.7 mm 1.66 mm
光学元件定心精度（分、秒） 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 20.0 '
光学尺寸公差 - 0.13 mm - 0.15 mm - 0.15 mm - 0.02 mm - 0.09 mm - 0.02 mm - 0.12 mm - 0.12 mm - 0.12 mm - 0.13 mm - 0.15 mm - 0.15 mm - 0.02 mm - 0.12 mm - 0.09 mm - 0.12 mm - 0.13 mm - 0.13 mm - 0.15 mm - 0.02 mm
X nm下的焦距f' -150.99 mm
-152.0 mm
-154.52 mm 		-201.3 mm
-202.7 mm
-206.1 mm 		-98.73 mm
-99.43 mm
-101.1 mm 		-5.98 mm
-6.02 mm
-6.12 mm 		-9.66 mm
-9.73 mm
-9.89 mm 		-9.96 mm
-10.03 mm
-10.2 mm 		-98.73 mm
-99.43 mm
-101.1 mm 		-50.2 mm
-50.53 mm
-51.4 mm 		-502.0 mm
-505.5 mm
-514.0 mm 		-100.88 mm
-101.59 mm
-103.27 mm 		-50.2 mm
-50.53 mm
-51.4 mm 		-502.0 mm
-505.5 mm
-514.0 mm 		-7.97 mm
-8.03 mm
-8.16 mm 		-29.9 mm
-30.11 mm
-30.61 mm 		-16.34 mm
-16.45 mm
-16.73 mm 		-198.41 mm
-199.8 mm
-203.1 mm 		-50.2 mm
-50.55 mm
-51.39 mm 		-40.16 mm
-40.44 mm
-41.11 mm 		-1009.0 mm
-1018.0 mm
-1033.0 mm 		-2.99 mm
-3.01 mm
-3.06 mm
镜座外径 25.0 mm 30.0 mm 30.0 mm 16.0 mm 16.0 mm 16.0 mm 16.0 mm 16.0 mm 16.0 mm 25.0 mm 30.0 mm 30.0 mm 16.0 mm 16.0 mm 16.0 mm 16.0 mm 25.0 mm 25.0 mm 30.0 mm 16.0 mm
X nm下的s'值 -152.5 mm -203.03 mm -100.09 mm -6.33 mm -10.36 mm -10.66 mm -100.09 mm -51.38 mm -504.88 mm -102.25 mm -51.38 mm -504.86 mm -8.66 mm -31.0 mm -17.39 mm -200.15 mm -51.38 mm -41.3 mm -1013.6 mm -3.33 mm
零件号 G063073329 G063873329 G063872329 G052302329 G052303329 G052305329 G052309329 G052308329 G052311329 G063072329 G063871329 G063874329 G052304329 G052307329 G052306329 G052310329 G063071329 G063070329 G063875329 G052301329

  • 严格控制的制造公差确保出色性能与高精度安装

  • 标准窄带增透膜：ARHS，针对1064 nm中心波长进行了最大透射率优化

  • 我们的带镜座透镜可无缝集成到LINOS Microbench与Nanobench系统中

  • 镜座采用黑色阳极氧化铝材质，并配有激光刻字

  • 提供ZEMAX文件，方便进行系统设计与模拟

平凹透镜ZEMAX文件
