无安装座熔融石英平凸透镜，ARB2-VIS
埃赛力达提供无安装座LINOS®熔融石英平凸透镜，便于灵活、定制化集成到光学系统中。严格控制的焦距公差可确保一致的系统集成和可靠的光学性能。ARB2 VIS宽带增透膜可在450至700 nm波长范围内实现高透射率，并具有出色的抗激光损伤能力。与标准光学玻璃相比，熔融石英在可见光波段表现更佳，并在紫外波段具有更高的透射性能。
埃赛力达提供种类丰富的LINOS无安装座熔融石英透镜，涵盖各种焦距和直径，确保您能为UV或大功率应用选择最合适的组件。所有产品仅采用来自可靠供应商的优质材料，并以极其严格的公差控制生产，以确保卓越品质。
所有标准透镜均采用双面增透膜，并针对近红外（NIR）波长范围进行了优化，以实现更高的透射率。除了无镜座版本外，每种透镜类型还可选配高品质黑色阳极氧化刻字铝制镜座。
我们提供ZEMAX文件，以简化光学设计和仿真流程。如需定制UV镀膜、特殊规格或大批量生产，欢迎联系我们，我们将依据您的具体技术需求提供专属报价。
注：f = 焦距（物方），f' = 焦距（像方），s = 物距，s' = 后焦距，Ø = 透镜直径，dm = 中心厚度，dr = 边缘厚度，h = 主顶点（h=dm-dr-h'），F、F' = 焦点，H、H' = 主点；公差：焦距f：±2%，像距s'：±2%

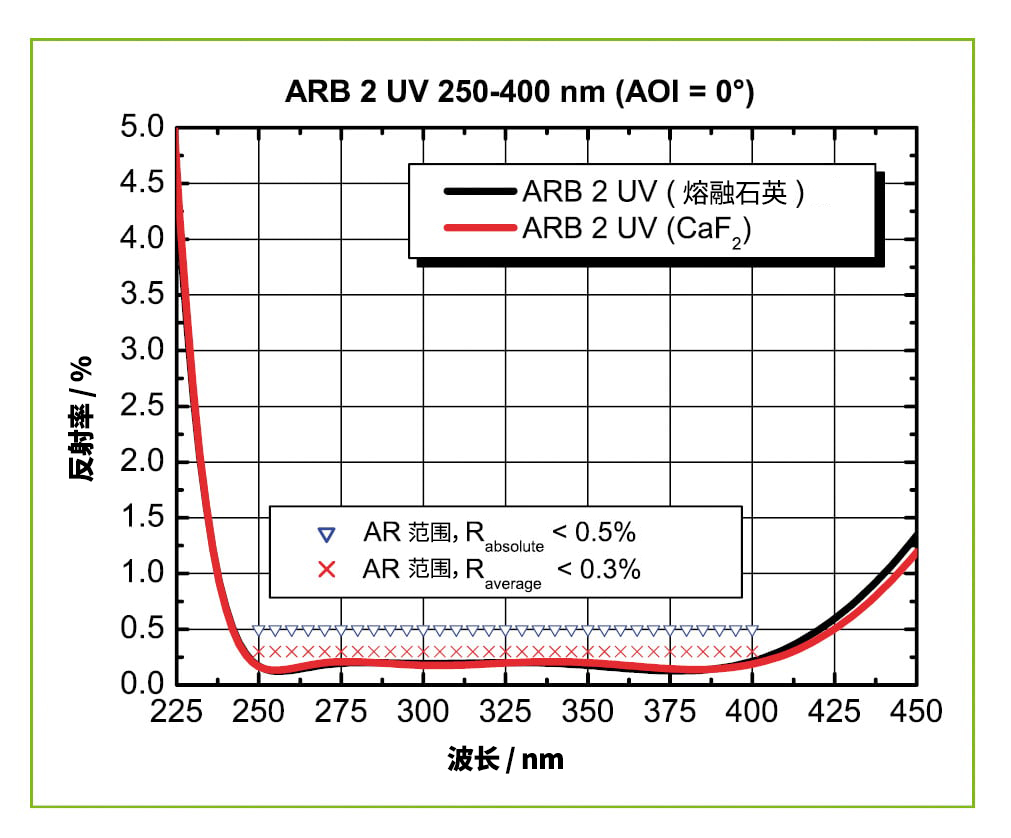

ARB2 UV宽带增透膜规格：
- 在AR波段范围内，当入射角为0° ≤ AOI ≤ 15°时，保证残余反射率低于0.5%
- 在AR波段范围内，当入射角为0° ≤ AOI ≤ 15°时，典型平均残余反射率低于0.3%
- 在266 nm波长、9 ns激光脉冲宽度及10 Hz频率条件下，损伤阈值H∞ > 2 J / cm²
- 典型AR范围：250-400 nm
- 该设计可适配245 nm ≤ λ ≤ 450 nm的光谱范围，并支持更高的入射角应用
宽带增透镀膜ARB2 VIS规格：
| 产品 | 平凸透镜；熔融石英；D=8；F=12.5 [ARB2-VIS] | 平凸透镜；熔融石英；D=10；F=15 [ARB2-VIS] | 平凸透镜；熔融石英；D=12.5；F=20 [ARB2-VIS] | 平凸透镜；熔融石英；D=12.5；F=25 [ARB2-VIS] | 平凸透镜；熔融石英；D=18；F=30 [ARB2-VIS] | 平凸透镜；熔融石英；D=22.4；F=40 [ARB2-VIS] | 平凸透镜；熔融石英；D=22.4；F=50 [ARB2-VIS] | 平凸透镜；熔融石英；D=22.4；F=60 [ARB2-VIS] | 平凸透镜；熔融石英；D=22.4；F=80 [ARB2-VIS] | 平凸透镜；熔融石英；D=22.4；F=100 [ARB2-VIS] | 平凸透镜；熔融石英；D=22.4；F=200 [ARB2-VIS] | 平凸透镜；熔融石英；D=31.5；F=40 [ARB2-VIS] | 平凸透镜；熔融石英；D=31.5；F=50 [ARB2-VIS] | 平凸透镜；熔融石英；D=31.5；F=60 [ARB2-VIS] | 平凸透镜；熔融石英；D=31.5；F=80 [ARB2-VIS] | 平凸透镜；熔融石英；D=31.5；F=100 [ARB2-VIS] | 平凸透镜；熔融石英；D=31.5；F=140 [ARB2-VIS] | 平凸透镜；熔融石英；D=31.5；F=200 [ARB2-VIS] | 平凸透镜；熔融石英；D=31.5；F=300 [ARB2-VIS] | 平凸透镜；熔融石英；D=31.5；F=400 [ARB2-VIS] | 平凸透镜；熔融石英；D=50；F=100 [ARB2-VIS] | 平凸透镜；熔融石英；D=50；F=150 [ARB2-VIS] | 平凸透镜；熔融石英；D=50；F=200 [ARB2-VIS] | 平凸透镜；熔融石英；D=50；F=250 [ARB2-VIS] |
| 形状 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 |
| 焦距 (+/-) | 12.5 mm | 15.0 mm | 20.0 mm | 25.0 mm | 30.0 mm | 40.0 mm | 50.0 mm | 60.0 mm | 80.0 mm | 100.0 mm | 200.0 mm | 40.0 mm | 50.0 mm | 60.0 mm | 80.0 mm | 100.0 mm | 140.0 mm | 200.0 mm | 300.0 mm | 400.0 mm | 100.0 mm | 150.0 mm | 200.0 mm | 250.0 mm |
| 光学基材 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 |
| 镀膜 | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS |
| 光学尺寸 | Ø 8.0 mm | Ø 10.0 mm | Ø 12.5 mm | Ø 12.5 mm | Ø 18.0 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 31.5 mm | Ø 31.5 mm | Ø 31.5 mm | Ø 31.5 mm | Ø 31.5 mm | Ø 31.5 mm | Ø 31.5 mm | Ø 31.5 mm | Ø 31.5 mm | Ø 50.0 mm | Ø 50.0 mm | Ø 50.0 mm | Ø 50.0 mm |
| 光学中心厚度 | 2.4 mm | 2.9 mm | 3.5 mm | 3.0 mm | 4.4 mm | 5.0 mm | 4.1 mm | 3.7 mm | 3.1 mm | 2.8 mm | 2.1 mm | 9.5 mm | 7.5 mm | 6.4 mm | 5.2 mm | 4.5 mm | 3.3 mm | 3.3 mm | 3.0 mm | 2.1 mm | 8.5 mm | 6.1 mm | 5.1 mm | 4.4 mm |
| 曲率半径1 | 6.355 mm | 7.499 mm | 10.0 mm | 12.589 mm | 15.51 mm | 19.668 mm | 25.119 mm | 30.287 mm | 40.388 mm | 50.481 mm | 100.0 mm | 20.316 mm | 25.483 mm | 30.509 mm | 40.681 mm | 50.841 mm | 70.287 mm | 101.82 mm | 152.896 mm | 199.53 mm | 50.481 mm | 75.531 mm | 100.0 mm | 125.89 mm |
| 曲率半径2 | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm | -999.0 mm |
| 厚度公差 | ± 0.15 mm | ± 0.15 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm |
| 透镜边缘厚度 | 1.0 mm | 1.0 mm | 1.3 mm | 1.3 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.6 mm | 1.5 mm | 1.5 mm | 1.5 mm | 2.0 mm | 2.1 mm | 2.0 mm | 2.0 mm | 2.0 mm | 1.5 mm | 2.1 mm | 2.2 mm | 1.5 mm | 1.8 mm | 1.8 mm | 1.9 mm | 1.9 mm |
| 光学元件定心精度（分、秒） | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 3.0 ' | 3.0 ' | 3.0 ' | 3.0 ' | 3.0 ' | 3.0 ' | 3.0 ' | 3.0 ' | 3.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' |
| 光学尺寸公差 | - 0.09 mm | - 0.09 mm | - 0.11 mm | - 0.11 mm | - 0.11 mm | - 0.13 mm | - 0.13 mm | - 0.13 mm | - 0.13 mm | - 0.13 mm | - 0.13 mm | - 0.07 mm | - 0.07 mm | - 0.07 mm | - 0.07 mm | - 0.07 mm | - 0.07 mm | - 0.07 mm | - 0.07 mm | - 0.07 mm | - 0.16 mm | - 0.16 mm | - 0.16 mm | - 0.16 mm |
| 重量（kg） | 6.0E-4 | 0.002 | 0.002 | |||||||||||||||||||||
| X nm下的焦距f' |
12.5 mm 12.72 mm 13.09 mm 13.35 mm 13.81 mm 14.13 mm |
14.75 mm 15.01 mm 15.44 mm 15.75 mm 16.3 mm 16.67 mm |
19.67 mm 20.02 mm 20.59 mm 21.01 mm 21.74 mm 22.23 mm |
24.77 mm 25.2 mm 25.92 mm 26.44 mm 27.36 mm 27.99 mm |
30.51 mm 31.05 mm 31.94 mm 32.56 mm 33.71 mm 34.49 mm |
38.69 mm 39.37 mm 40.5 mm 41.31 mm 42.75 mm 43.73 mm |
49.42 mm 50.29 mm 51.73 mm 52.76 mm 54.6 mm 55.85 mm |
59.58 mm 60.63 mm 62.37 mm 63.62 mm 65.83 mm 67.34 mm |
79.45 mm 80.85 mm 83.17 mm 84.83 mm 87.79 mm 89.8 mm |
99.31 mm 101.06 mm 103.95 mm 106.03 mm 109.77 mm 112.25 mm |
196.73 mm 200.19 mm 205.92 mm 210.04 mm 217.35 mm 222.37 mm |
39.95 mm 40.66 mm 41.83 mm 42.67 mm 44.16 mm 45.18 mm |
50.11 mm 51.0 mm 52.47 mm 53.53 mm 55.39 mm 56.68 mm |
60.0 mm 61.06 mm 62.82 mm 64.09 mm 66.31 mm 67.85 mm |
80.0 mm 81.41 mm 83.77 mm 85.45 mm 88.42 mm 90.48 mm |
99.97 mm 101.75 mm 104.69 mm 106.79 mm 110.51 mm 113.07 mm |
138.21 mm 140.7 mm 144.73 mm 147.63 mm 152.77 mm 156.3 mm |
200.22 mm 203.77 mm 209.66 mm 213.88 mm 221.31 mm 226.45 mm |
300.65 mm 305.99 mm 314.83 mm 321.16 mm 332.33 mm 340.05 mm |
392.35 mm 399.31 mm 410.86 mm 419.12 mm 433.69 mm 443.77 mm |
99.31 mm 101.06 mm 103.95 mm 106.03 mm 109.77 mm 112.25 mm |
148.59 mm 151.2 mm 155.54 mm 158.65 mm 164.17 mm 167.95 mm |
196.73 mm 200.19 mm 205.92 mm 210.04 mm 217.35 mm 222.37 mm |
247.66 mm 252.02 mm 259.24 mm 264.42 mm 273.63 mm 279.95 mm |
| X nm下的s'值 | 10.91 mm | 12.83 mm | 17.35 mm | 22.78 mm | 27.59 mm | 35.38 mm | 46.7 mm | 57.13 mm | 77.4 mm | 97.45 mm | 195.33 mm | 33.65 mm | 45.14 mm | 55.75 mm | 76.55 mm | 96.99 mm | 136.09 mm | 198.03 mm | 298.66 mm | 390.96 mm | 93.67 mm | 144.54 mm | 193.34 mm | 244.74 mm |
| 零件号 | G312255322 | G312256322 | G312257322 | G312258322 | G312259322 | G312286322 | G312300322 | G312301322 | G312302322 | G312303322 | G312304322 | G312411322 | G312412322 | G312413322 | G312414322 | G312415322 | G312305322 | G312416322 | G312417322 | G312306322 | G312242322 | G312243322 | G312244322 | G312245322 |
熔融石英具有高损伤阈值、低色散以及优异的UV透射性能，适用于UV和大功率应用
严格控制的制造公差确保出色性能与高精度安装
标准VIS镀膜：ARB2 VIS（450-700 nm），亦可按要求提供定制ARB2 UV镀膜（250-400 nm）
无安装座透镜可灵活、定制化地集成到您的光学系统中
提供ZEMAX文件，方便进行系统设计与模拟
