Lentilles symétriques convexes en verre de silice UV non montées, non traitées
Nos lentilles LINOS® symétriques concaves non montées sont fabriquées à partir de verre de silice de première qualité et offertes dans différentes longueurs focales et diamètres pour répondre aux applications UV et grande puissance exigeantes. Ces lentilles sont idéales pour l'élargissement du faisceau, la divergence de la lumière collimatée et les applications nécessitant une aberration sphérique minimale et des performances optiques équilibrées. Chaque lentille est fabriquée selon des tolérances strictes à partir de verre de silice provenant de fournisseurs de confiance, garantissant une excellente qualité optique et une stabilité à long terme. Tous les types de lentilles non montées sont également disponibles avec une monture en aluminium gravé, anodisée noire de haute qualité.
Nos lentilles symétriques concaves non montées présentent deux rayons de courbure identiques, offrant une grande flexibilité pour une intégration personnalisée dans les systèmes optiques. Les tolérances serrées de distance focale assurent une intégration uniforme et une performance optique fiable. Ces lentilles peuvent également être transformées en miroirs sphériques grâce à un traitement métallique unilatéral personnalisé en argent ou en aluminium.
Fabriquées en silice fondue, ces lentilles conviennent aux applications UV et haute puissance, offrant un seuil de dommage élevé et une performance fiable dans des environnements exigeants. Les versions non traitées sont idéales pour une utilisation sur une large gamme de longueurs d'onde, car le verre de silice offre une transmission supérieure à celle du verre optique standard.
Des versions personnalisées sont disponibles sur demande pour répondre à vos exigences spécifiques. Les options comprennent des géométries sur mesure, des distances focales, des revêtements et des solutions de montage, offrant une flexibilité et des performances maximales pour les conceptions optiques standard et spécialisées.

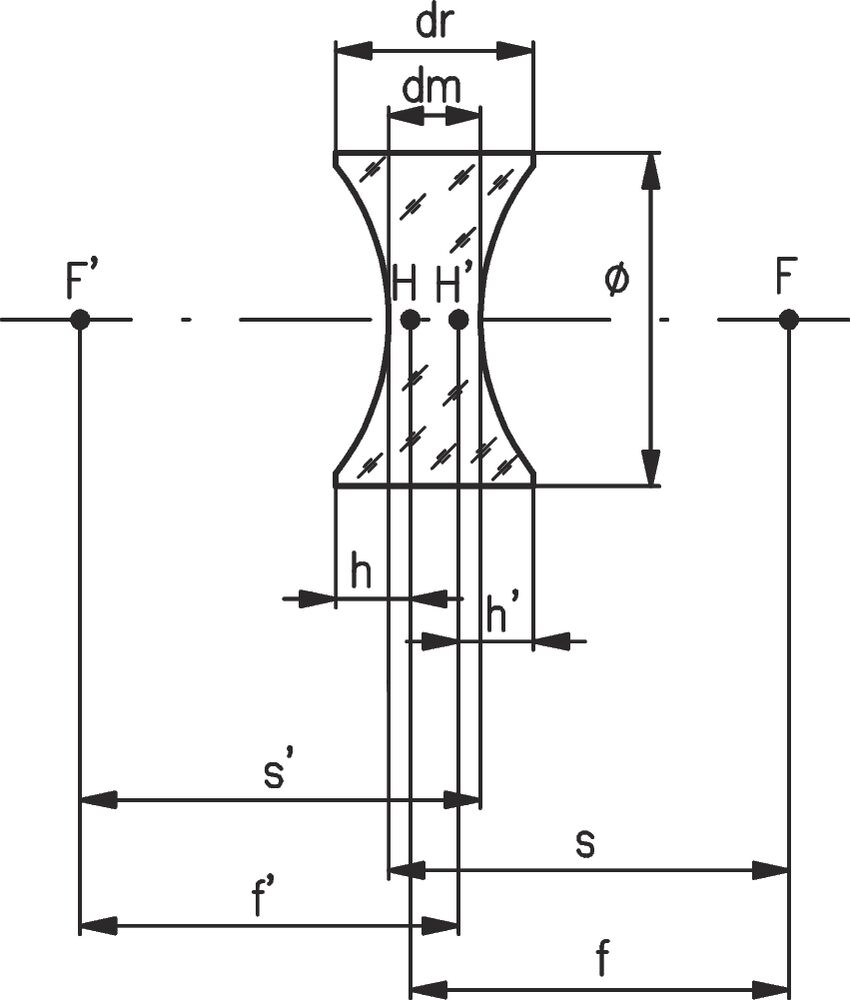

Remarque : f = longueur focale (côté objet), f' = longueur focale (côté image), s = distance objet, s' = distance focale arrière, Ø = diamètre de la lentille, dm = épaisseur au centre, dr = épaisseur au bord, h = sommet principal, h' = hauteur sagittale du sommet secondaire, F, F' = points focaux, H, H' = points principaux; Tolérances : longueur focale f : ±2 % distance image s' : ±2 %
| Produit | Lentille biconcave; verre de silice; D = 22,4; F = -20 | Lentille biconcave; verre de silice; D = 22,4; F = -40 | Lentille biconcave; verre de silice; D = 22,4; F = -30 | Lentille biconcave; verre de silice; D = 22,4; F = -50 |
| Dimension optique | Ø 22,4 mm | Ø 22,4 mm | Ø 22,4 mm | Ø 22,4 mm |
| Longueur focale (+/-) | -20,0 mm | -40,0 mm | -30,0 mm | -50,0 mm |
| Substrat optique | Verre de silice | Verre de silice | Verre de silice | Verre de silice |
| Épaisseur au centre de l’optique | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm |
| Rayon de courbure 1 | -20,535 mm | -40,388 mm | -30,287 mm | -50,481 mm |
| Rayon de courbure 2 | 20,535 mm | 40,388 mm | 30,287 mm | 50,481 mm |
| Tolérance d’épaisseur | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm |
| Épaisseur de bord de l’optique | 8,1 mm | 4,7 mm | 5,7 mm | 4,1 mm |
| Précision de centrage de l’optique (min, sec) | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' |
| Tolérance de la taille optique | - 0,13 mm | - 0,13 mm | - 0,13 mm | - 0,13 mm |
| Hauteur | 3,3 mm | 1,6 mm | 2,1 mm | 1,3 mm |
| f' à X nm | -19,94 mm -20,3 mm -20,89 mm -21,32 mm -22,06 mm -22,59 mm |
-39,46 mm -40,17 mm -41,33 mm -42,17 mm -43,64 mm -44,67 mm |
-29,53 mm -30,06 mm -30,93 mm -31,56 mm -32,66 mm -33,43 mm |
-49,38 mm -50,26 mm -51,72 mm -52,77 mm -54,6 mm -55,89 mm |
| Spécification de revêtement | Sélectionnable | Sélectionnable | Sélectionnable | Sélectionnable |
| Numéro de pièce | G313330000 | G313332000 | G313331000 | G313333000 |
Fabriqué à partir de verre de silice pour les applications UV et haute puissance
Tolérances de fabrication serrées pour une excellente performance et un montage de précision
Non revêtues, adaptées à une large plage de longueurs d’onde; pour plus de détails, se référer à la courbe de transmission typique de la silice fondue
Les lentilles non montées offrent une grande flexibilité pour une intégration personnalisée dans votre système optique.
Fichiers ZEMAX offerts, permettant une conception et une simulation faciles du système
