消色差相位延迟片
LINOS®消色差相位延迟片可在宽光谱范围内提供精确且稳定的偏振控制，适用于各种对性能要求严苛的光学应用。该系列产品提供半波片和四分之一波片两种选择，能够实现精确的相位调制，同时将波长依赖性降至最低，从而确保在各种宽带光源条件下保持一致的性能表现。其胶合式结构设计提高了机械稳定性和长期对准稳定性，同时保持优异的光学品质。
我们的消色差零级波片具有超过86%的透射率、在633 nm处λ/4的表面平整度以及高表面质量，可实现低散射和可靠的波前保持，并将波前畸变控制在λ/2和1λ之间。安装版本与Microbench系统完全兼容，便于在实验室和仪器装置中进行集成和精确对准，尤其适用于需要可靠偏振控制的场合。
| 产品 | 消色差延迟片400-700nm；L/2；装框式 | 消色差延迟片400-700nm；L/4；装框式 | 消色差延迟片700-1000nm；L/4；装框式 | 消色差延迟片400-700nm；L/2 | 消色差延迟片400-700nm；L/4 | 消色差延迟片700-1000nm；L/4 |
| 长度 | 10.0 mm | 10.0 mm | 10.0 mm | |||
| 形状 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 | 圆形 |
| 光学尺寸 | Ø 14.5 mm | Ø 14.5 mm | Ø 14.5 mm | Ø 14.5 mm | Ø 14.5 mm | Ø 14.5 mm |
| 安装 | Microbench | Microbench | Microbench | |||
| 基材 | 结晶石英/MgF2 | 结晶石英/MgF2 | 结晶石英/MgF2 | 结晶石英/MgF2 | 结晶石英/MgF2 | 结晶石英/MgF2 |
| 净孔径 | Ø 12.5 mm | Ø 12.5 mm | Ø 12.5 mm | Ø 12.0 mm | Ø 12.0 mm | Ø 12.0 mm |
| 波长范围 | 400.0 - 700.0 nm | 400.0 - 700.0 nm | 700.0 - 1000.0 nm | 400.0 - 700.0 nm | 400.0 - 700.0 nm | 700.0 - 1000.0 nm |
| 带镜座 | 带镜座 | 带镜座 | 带镜座 | 无镜座 | 无镜座 | 无镜座 |
| 光学尺寸公差 | - 0.02 mm | - 0.02 mm | - 0.02 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm |
| 相位延迟 | λ/2 | λ/4 | λ/4 | λ/2 | λ/4 | λ/4 |
| 平整度 (λ) | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 |

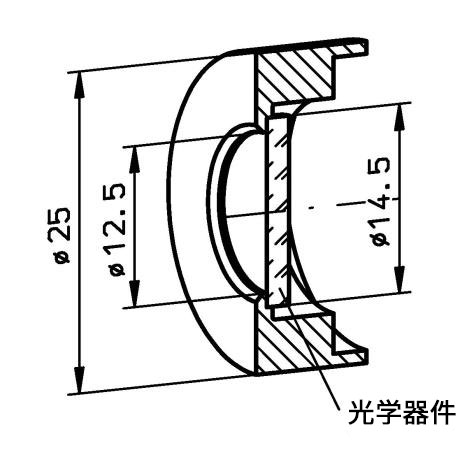

| 镜座外径 | 25.0 mm | 25.0 mm | 25.0 mm | |||
| 零件号 | G362021291 | G362021491 | G362021492 | G361021291 | G361021419 | G361021412 |
零级波片，可实现高度稳定和精确的偏振控制，且对波长的敏感性极低
可提供λ/2和λ/4延迟片，用于在各种光学装置中灵活操控相位
专为三大宽波长范围设计，确保在多种光谱应用中灵活使用
采用胶合结构，增强机械稳定性并确保长期对准可靠性
高透射率（>86%）可确保高效的光通量传输并降低信号损耗
未镀膜的光学表面具有高表面平整度（在通光孔径上，λ/4在633 nm处），有助于实现精确的波前保持
优异的光学表面质量（40-20级划痕-麻点）可减少散射，提升光束质量
可控波前畸变（λ/2至1λ）实现可预测且稳定的光学性能
高激光损伤阈值（在488/514 nm连续光条件下 >2 kW/cm²；在1064 nm，10 ns脉冲条件下 >200 mJ/cm²），可满足严苛激光应用环境需求
安装式版本兼容Microbench系统，可在光学系统中轻松集成并精确对准
