偏振分光 (PBS) 立方棱镜
我们的LINOS® 偏振分光 (PBS) 立方棱镜旨在为要求苛刻的光学应用提供精确分离透射和反射偏振态的功能。其胶合结构设计确保了稳固可靠的性能表现，而先进的TSWP镀膜使其可在关键波长范围内工作，对p偏振光实现高透射率，同时对s偏振光具有强抑制能力。该立方棱镜在透射光和反射光两路均可实现优异的消光比，从而在测量、成像以及光束整形系统中提供高偏振纯度。
所有入射与出射表面均采用宽带ARB2增透膜，而端面黑色涂层可有效降低散射光，从而保持光束质量与系统精度。凭借精确的光束角度偏转控制以及稳定优异的光学性能，埃赛力达PBS立方棱镜为多光谱范围内的高效偏振控制提供了可靠且高精度的解决方案。
h为高度，L1为宽度，L2为长度
| 产品 | 偏振分光立方棱镜550-700nm；L=5 | 偏振分光立方棱镜550-700nm；L=10 | 偏振分光立方棱镜550-700nm；L=20 | 偏振分光立方棱镜720-900nm；L=5 | 偏振分光立方棱镜720-900nm；L=10 | 偏振分光立方棱镜720-900nm；L=20 | 偏振分光立方棱镜450-550nm；L=10 |
| 形状 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 |
| 光学尺寸 | 5.0 mm | 10.0 mm | 20.0 mm | 5.0 mm | 10.0 mm | 20.0 mm | 10.0 mm |
| 基材 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 |
| 波长范围 | 550.0 - 700.0 nm | 550.0 - 700.0 nm | 550.0 - 700.0 nm | 720.0 - 900.0 nm | 720.0 - 900.0 nm | 720.0 - 900.0 nm | 450.0 - 550.0 nm |
| 公差h | -0.075 mm | -0.09 mm | -0.13 mm | -0.075 mm | -0.09 mm | -0.13 mm | -0.09 mm |
| 公差L1 | ± 0.3 mm | ± 0.3 mm | ± 0.4 mm | ± 0.3 mm | ± 0.3 mm | ± 0.4 mm | ± 0.3 mm |
| 公差L2 | ± 0.3 mm | ± 0.3 mm | ± 0.4 mm | ± 0.3 mm | ± 0.3 mm | ± 0.4 mm | ± 0.3 mm |
| 设计波长处的最小消光比Tp/Ts | 2000.0 - 1.0 | 2000.0 - 1.0 | 1000.0 - 1.0 | 2000.0 - 1.0 | 2000.0 - 1.0 | 2000.0 - 1.0 | 1000.0 - 1.0 |
| 设计波长处的消光比Rs/Rp | 200.0 | 200.0 | 200.0 | 200.0 | 200.0 | 200.0 | 100.0 |
| 零件号 | G335592000 | G335595000 | G335598000 | G335593000 | G335596000 | G335599000 | G335564000 |
胶合式偏振分光 (PBS) 立方棱镜，可高效分离透射与反射偏振态

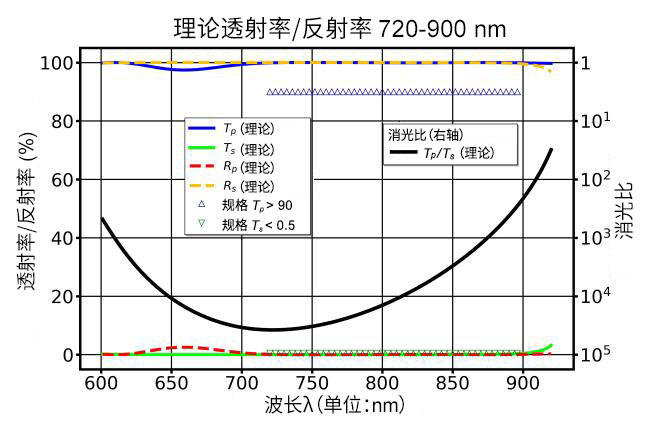

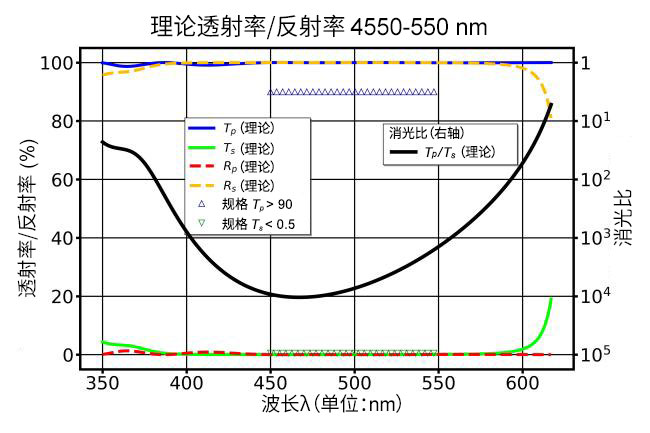

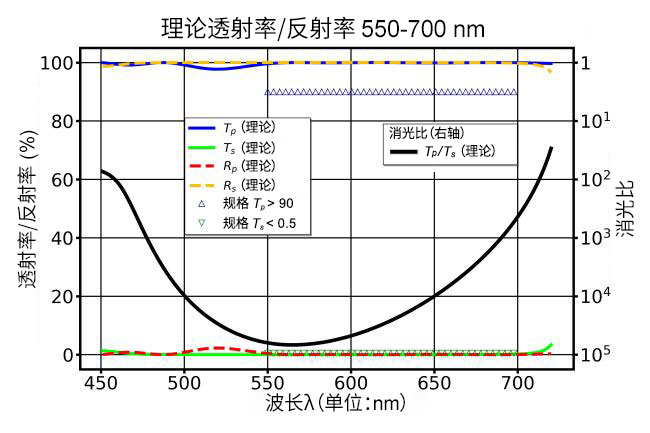

针对450-550 nm、550-700 nm和720-900 nm光谱波段（TSWP镀膜）进行了优化，可在可见光至近IR范围内实现多功能应用
极高偏振消光比（在单一激光波长下标定）：透射消光比Tp/Ts > 1000:1，反射消光比Rs/Rp > 100:1，可实现强偏振对比度
高p偏振透过率（Tp ≥ 90%，典型值 ≥ 95%），可确保高效信号传输
对不需要的s偏振光具有强抑制能力（Ts ≤ 0.5%），确保光束分离纯净
所有入射与出射表面均采用宽带增透镀膜，可最大程度降低玻璃表面的反射损耗，提高透射效率并减少杂散光
涂黑端面可减少杂散光并提高测量对比度
严格的角度光束偏差容差 (8') 确保光学装置中光束的精确对准
高激光损伤耐受性：>2 kW/cm²（488/514 nm的连续波），>200 mJ/cm²（1064 nm的10 ns脉冲），以及 >28 mJ/cm²（850 nm，20 Hz的280fs脉冲），适用于严苛的激光应用
