分光立方体VIS
LINOS® VIS分光立方体能够在光学系统中实现精准光线控制，为分光和合光应用提供稳定可靠的性能。其设计可在无角度偏差或横向偏移的情况下保持光束完整性，从而确保反射光路与透射光路的精准对准。产品采用高品质N-BK7玻璃制造，结构紧凑坚固，兼具优异耐用性。针对非偏振光，其反射率和透射率均约为50%，可在多种应用场景中实现稳定一致的光学表现。宽带增透镀膜能够有效降低光损耗，并提高激光及光子系统的效率与运行稳定性。
LINOS分光立方体针对低功率激光应用进行了优化，适用于需要高精度与高可靠性的实验室和工业场景。其分光比可根据不同应用需求灵活定制，使产品能够从容应对复杂光学系统中的多样化要求。
分光立方体尺寸：h为高度，L1为宽度，L2为长度
| 产品 | 分光立方体VIS；N-BK7；L=5 | 分光立方体VIS；N-BK7；L=10 | 分光立方体VIS；N-BK7；L=12.5 | 分光立方体VIS；N-BK7；L=16 | 分光立方体VIS；N-BK7；L=20 | 分光立方体VIS；N-BK7；L=25 | 分光立方体VIS；N-BK7；L=30 |
| 重量（kg） | 3.0E-4 | 0.003 | 0.005 | 0.01 | 0.02 | 0.039 | 0.068 |
| 形状 | 立方体 | 立方体 | 立方体 | 立方体 | 立方体 | 立方体 | 立方体 |
| 光学尺寸 | 5.0 mm | 10.0 mm | 12.5 mm | 16.0 mm | 20.0 mm | 25.0 mm | 30.0 mm |
| 光学基材 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| 净孔径 | Ø 4.0 mm | Ø 8.0 mm | Ø 10.0 mm | Ø 14.0 mm | Ø 16.0 mm | Ø 21.0 mm | Ø 26.5 mm |
| 波长范围 | 400.0 - 750.0 nm | 400.0 - 750.0 nm | 400.0 - 750.0 nm | 400.0 - 750.0 nm | 400.0 - 750.0 nm | 400.0 - 750.0 nm | 400.0 - 750.0 nm |
| 公差h | -0.075 mm | -0.09 mm | -0.11 mm | -0.11 mm | -0.13 mm | -0.13 mm | -0.16 mm |
| 公差L1 | ± 0.3 mm | ± 0.3 mm | ± 0.2 mm | ± 0.2 mm | ± 0.4 mm | ± 0.4 mm | ± 0.4 mm |
| 公差L2 | ± 0.3 mm | ± 0.3 mm | ± 0.2 mm | ± 0.2 mm | ± 0.4 mm | ± 0.4 mm | ± 0.4 mm |
| 涂层规格 |
1x T:R=50:50±5% @400-750 nm 4x R<0.5% @450-700 nm |
1x T:R=50:50±5% @400-750 nm 4x R<0.5% @450-700 nm |
1x T:R=50:50±5% @400-750 nm 4x R<0.5% @450-700 nm |
1x T:R=50:50±5% @400-750 nm 4x R<0.5% @450-700 nm |
1x T:R=50:50±5% @400-750 nm 4x R<0.5% @450-700 nm |
1x T:R=50:50±5% @400-750 nm 4x R<0.5% @450-700 nm |
1x T:R=50:50±5% @400-750 nm 4x R<0.5% @450-700 nm |
| 零件号 | G335505000 | G335510000 | G335514000 | G335517000 | G335520000 | G335525000 | G335530000 |
适用于光束分光与合光，可实现灵活的光学系统设计
透射光束不会产生角度或横向偏移，从而确保高精度的光束对准
反射光束与透射光束沿相同光路传播，可确保一致的光学时序与光程长度
产品采用N-BK7玻璃打造，结构紧凑坚固，易于系统集成
专为低功率激光应用设计（在1064 nm波长、10 ns脉冲条件下，激光损伤阈值为0.1 J / cm2）
还可选配其他分光比

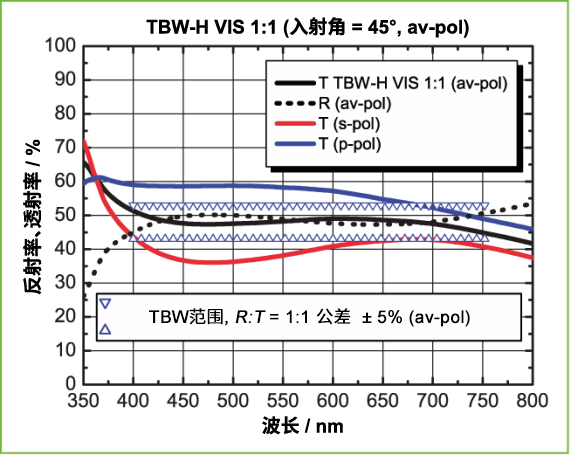

针对非偏振光，反射率与透射率保持约±5%的一致性，同时吸收率< 5 %，从而实现稳定均衡的分光效果
宽带增透镀膜能有效减少近红外波段中的反射损失
光束偏转角公差为8角分，即便存在轻微对准变化，仍可保持光束精度
