银膜矩形平面反射镜，标准级
LINOS®标准级银膜矩形平面反射镜可为广泛的光学应用提供可靠、高性能的反射。这种前表面银膜（RAGV）反射镜可在500 nm至12 µm范围内提供无吸收带的最高反射率，确保光学性能的一致性。反射镜采用低膨胀基材设计，具有出色的热稳定性和表面平整度，可最大程度减少在各种环境条件下的变形。双层介质保护层可增强反射镜的耐用性和抗环境影响能力，延长使用寿命。这种反射镜也适用于短脉冲（飞秒）应用，具有高精度、高可靠性和多功能性。
未装框式LINOS®银膜矩形平面反射镜可灵活集成到各类光学系统中。稳定且高反射率的设计使其非常适用于实验室研究、光谱分析、激光系统以及需要可靠长期性能的工业光学应用。
| 产品 | 平面反射镜RAGV；bxL=10x10；d=2；L/4 | 平面反射镜RAGV；bxL=10x15；d=2；L/2 | 平面反射镜RAGV；bxL=15x20；d=2；L/2 | 平面反射镜RAGV；bxL=20x30；d=2.5；L/2 | 平面反射镜RAGV；bxL=40x58；d=8；L/4 | 平面反射镜RAGV；bxL=60x85；d=8；1L | 平面反射镜RAGV；bxL=80x120；d=8；2L | 平面反射镜RAGV；bxL=100x150；d=10；4L |
| 光学尺寸 | 10.0 mm | 10.0 - 15.0 mm | 15.0 - 20.0 mm | 20.0 - 30.0 mm | 40.0 - 58.0 mm | 60.0 - 85.0 mm | 80.0 - 120.0 mm | 100.0 - 150.0 mm |
| 光学中心厚度 | 2.0 mm | 2.0 mm | 2.0 mm | 2.5 mm | 8.0 mm | 8.0 mm | 8.0 mm | 10.0 mm |
| 中心厚度公差 | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm |
| 平整度 (λ) | 1/4 | 1/2 | 1/2 | 1/2 | 1/4 | 1 | 2 | 4 |
| 形状 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 |
| 波长范围 | 500.0 - 12000.0 nm | 500.0 - 12000.0 nm | 500.0 - 12000.0 nm | 500.0 - 12000.0 nm | 500.0 - 12000.0 nm | 500.0 - 12000.0 nm | 500.0 - 12000.0 nm | 500.0 - 12000.0 nm |
| 涂层规格 | Runpol>96% @500-12000 nm | Runpol>96% @500-12000 nm | Runpol>96% @500-12000 nm | Runpol>96% @500-12000 nm | Runpol>96% @500-12000 nm | Runpol>96% @500-12000 nm | Runpol>96% @500-12000 nm | Runpol>96% @500-12000 nm |
| 公差L | - 0.09 mm | - 0.11 mm | - 0.13 mm | - 0.13 mm | - 0.19 mm | - 0.22 mm | - 0.22 mm | - 0.25 mm |
| 入射角 (AOI) | 0 - 60 deg | 0 - 60 deg | 0 - 60 deg | 0 - 60 deg | 0 - 60 deg | 0 - 60 deg | 0 - 60 deg | 0 - 60 deg |
| 平行度 | 30.0 | 30.0 | 30.0 | 30.0 | 20.0 | 20.0 | 20.0 | 20.0 |
| 零件号 | G340611000 | G340614000 | G340615000 | G340636000 | G340642000 | G340662000 | G340682000 | G340066400 |
标准级前表面矩形反射镜，适用于各种光学和光子学应用
低膨胀基材确保了优异的热稳定性和机械稳定性

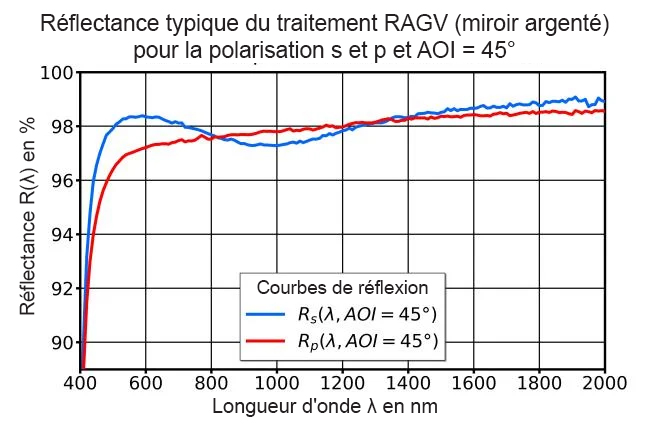

在500 nm至12 μm范围内具有极高反射率，覆盖从VIS到IR的应用
光谱范围内反射率均匀，无吸收带
在0°到60°的宽入射角范围内均具有高性能°

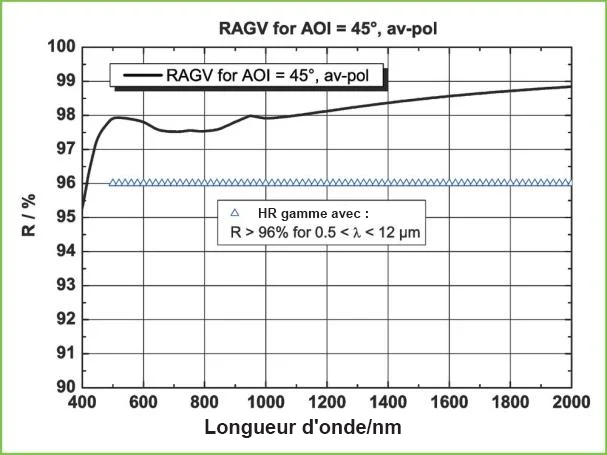

前表面银膜（RAGV），在500 nm ≤ λ ≤ 12 µm的范围内，保证反射率（0° ≤ 入射角 ≤ 60°，非偏振）> 96 %
双层介电保护层，增强耐用性和环境耐受性
由于具有低吸收和低色散特性，适用于短脉冲（飞秒）激光应用
以未装框形式提供，便于灵活进行系统集成
