VIS-NIR分光板，矩形
LINOS®矩形VIS-NIR分光板可为450-1000 nm范围内的宽频应用提供精确的光路控制。每个分光板均由高品质N-BK7玻璃制成，并带有第二表面宽带增透镀膜，可减少反射并最大程度地提高透射率。标准型号在45°入射角下为非偏振光提供平衡的50:50反射率与透射率。另可提供楔角版本以防止标准具效应。
这种分光板非常适合光谱学、成像和激光应用，具有可靠的低损耗性能和一致的光学特性。对于大批量订单或特殊需求，例如其他尺寸、材料或镀膜，请联系我们，讨论定制解决方案。
| 产品 | VIS-NIR分光板；bxL=7x12；T=50 | VIS-NIR分光板；bxL=15x20；T=50 | VIS-NIR分光板；bxL=20x30；T=50 | VIS-NIR分光板；bxL=30x50；T=50 | VIS-NIR分光板；bxL=40x58；T=50 | VIS-NIR分光板；bxL=50x70；T=50 | VIS-NIR分光板；bxL=110x160；T=50 | VIS-NIR分光板；bxL=85x85；T=50 |
| 重量（kg） | 4.0E-4 | 0.004 | 0.015 | 0.035 | 0.053 | 0.133 | 0.109 | |
| 形状 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 |
| 光学尺寸 | 7.0 - 12.0 mm | 15.0 - 20.0 mm | 20.0 - 30.0 mm | 30.0 - 50.0 mm | 40.0 - 58.0 mm | 50.0 - 70.0 mm | 110.0 - 160.0 mm | 85.0 mm |
| 基材 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| 光学中心厚度 | 2.0 mm | 2.0 mm | 2.5 mm | 4.0 mm | 6.0 mm | 6.0 mm | 3.0 mm | 6.0 mm |
| 平行度 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 | 1.0 | 10.0 | 1.0 |
| 净孔径 | Ø 10.0 - 5.0 mm | Ø 18.0 mm | Ø 28.0 - 18.0 mm | Ø 48.0 mm | Ø 56.0 - 38.0 mm | Ø 66.0 mm | Ø 155.0 - 105.0 mm | Ø 80.0 mm |
| 波长范围 | 450.0 - 1000.0 nm | 450.0 - 1000.0 nm | 450.0 - 1000.0 nm | 450.0 - 1000.0 nm | 450.0 - 1000.0 nm | 450.0 - 1000.0 nm | 450.0 - 1000.0 nm | 450.0 - 1000.0 nm |
| 中心厚度公差 | ± 0.2 mm | ± 0.3 mm | ± 0.3 mm | ± 0.3 mm | ± 0.3 mm | ± 0.3 mm | ± 0.3 mm | ± 0.3 mm |
| 背面平整度 (λ) | 1/5 | 1 | 1 | 1 | 1 | 2 | 25 | 2 |
| 设计波长的透射率 (%)（非偏振光） | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 |
| 反射率 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 |
| 平整度 (λ) | 1/10 | 1/2 | 1/2 | 1/2 | 1/2 | 1 | 25 | 1 |
| 入射角 (AOI) | 45 deg | 45 deg | 45 deg | 45 deg | 45 deg | 45 deg | 45 deg | 45 deg |
| 涂层规格 |
1x T:R=50:50±5% @450-1000 nm 1x AR涂层 |
1x T:R=50:50±5% @450-1000 nm 1x AR涂层 |
1x T:R=50:50±5% @450-1000 nm 1x AR涂层 |
1x T:R=50:50±5% @450-1000 nm 1x AR涂层 |
1x T:R=50:50±5% @450-1000 nm 1x AR涂层 |
1x T:R=50:50±5% @450-1000 nm 1x AR涂层 |
1x T:R=50:50±5% @450-1000 nm 1x AR涂层 |
1x T:R=50:50±5% @450-1000 nm 1x AR涂层 |
| 公差b | -0.09 mm | -0.11 mm | -0.13 mm | -0.13 mm | -0.16 mm | -0.16 mm | -0.22 mm | -0.22 mm |
| 公差L | - 0.11 mm | - 0.13 mm | - 0.13 mm | - 0.16 mm | - 0.19 mm | - 0.19 mm | - 0.25 mm | - 0.22 mm |
| 零件号 | G344140000 | G344142000 | G344143000 | G344144000 | G344145000 | G344171000 | G344174000 | G344146000 |
用于450-1000 nm范围内的光束分束或合束，可实现灵活的光束路由和干涉测量系统配置
另可提供带楔角版本，以消除标准具效应
N-BK7玻璃，确保高光学质量和可靠性能
第二表面宽带增透镀膜（VIS-NIR，450-1000 nm），可减少反射损耗并提高透射效率

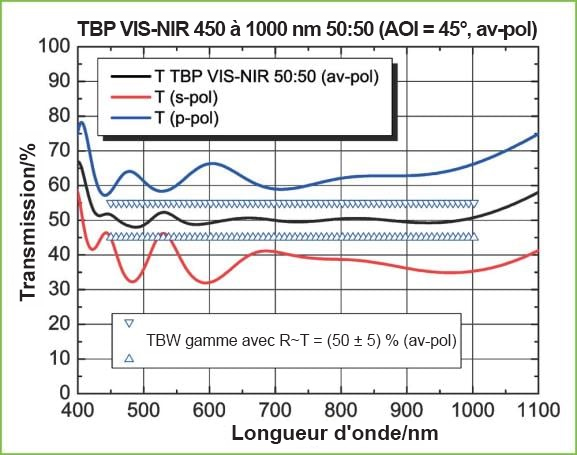

非偏振光的反射率 = 50 ± 5%，可实现平衡分束
非偏振光的透射率 = 50 ± 5 %，可确保两束光路的输出功率一致
AOI = 45°，便于在标准光学配置中轻松对准
如需求量较大，我们可提供定制选项。请与我们联系获取专属报价。
