具有不同分光比的分光板
具有不同分光比的LINOS®分光板可以精确控制可见光波长光学系统中光束的分配。这种分光板针对45度入射角进行优化，采用TBP宽带分光镀膜和第二表面宽带增透镀膜，以实现低损耗、高效率的性能。它们采用高质量N-BK7 玻璃制造，具有大通光孔径和优异的机械稳定性，使其适用于高要求的实验室和工业环境。
多种反射率与透射率比例可实现灵活的光束分束或合束，同时分光板公差确保可靠集成。标准50:50比例的分光板详见“VIS-NIR”部分；对于更大批量需求，可按要求提供不同比例或波长范围的定制版本，为先进的定制光学系统提供灵活的解决方案。
| 产品 | 分光板；N-BK7；bxL=20x30；T=90 | 分光板；N-BK7；bxL=20x30；T=80 | 分光板；N-BK7；bxL=20x30；T=70 | 分光板；N-BK7；bxL=20x30；T=60 | 分光板；N-BK7；bxL=20x30；T=40 | 分光板；N-BK7；bxL=20x30；T=30 |
| 重量（kg） | 0.004 | 0.004 | 0.004 | 0.004 | 0.004 | 0.004 |
| 形状 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 |

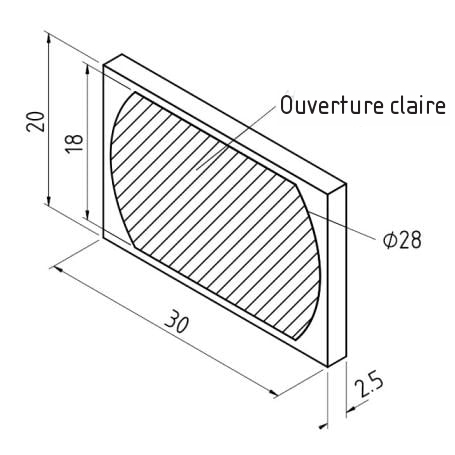

| 光学尺寸 | 20.0 - 30.0 mm | 20.0 - 30.0 mm | 20.0 - 30.0 mm | 20.0 - 30.0 mm | 20.0 - 30.0 mm | 20.0 - 30.0 mm |
| 基材 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| 光学中心厚度 | 2.5 mm | 2.5 mm | 2.5 mm | 2.5 mm | 2.5 mm | 2.5 mm |
| 平行度 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 |
| 净孔径 | Ø 28.0 - 18.0 mm | Ø 28.0 - 18.0 mm | Ø 28.0 - 18.0 mm | Ø 28.0 - 18.0 mm | Ø 28.0 - 18.0 mm | Ø 28.0 - 18.0 mm |
| 波长范围 | 450.0 - 700.0 nm | 450.0 - 700.0 nm | 450.0 - 700.0 nm | 450.0 - 700.0 nm | 450.0 - 700.0 nm | 450.0 - 700.0 nm |
| 背面平整度 (λ) | 1 | 1 | 1 | 1 | 1 | 1 |

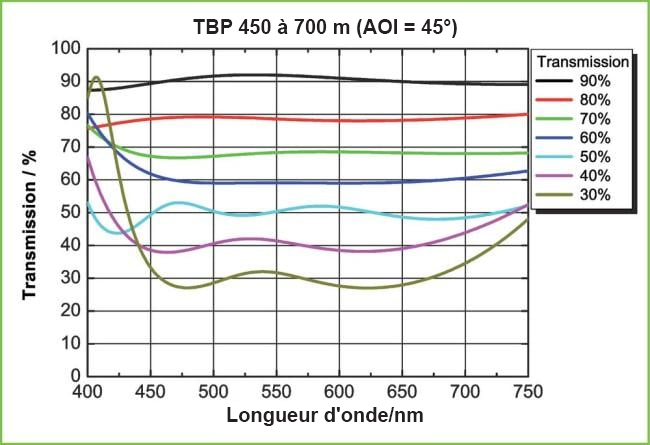

| 设计波长的透射率 (%)（非偏振光） | 90.0 | 80.0 | 70.0 | 60.0 | 40.0 | 30.0 |
| 反射率 | 10.0 | 20.0 | 30.0 | 40.0 | 60.0 | 70.0 |
| 平整度 (λ) | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| 入射角 (AOI) | 45 deg | 45 deg | 45 deg | 45 deg | 45 deg | 45 deg |
| 涂层规格 |
1x T:R=70:30±5% @450-700 nm 1x R<1% @450-700 nm |
|||||
| 零件号 | G344132000 | G344133000 | G344134000 | G344135000 | G344136000 | G344137000 |
不同反射率与透射率比例
用于450-700 nm范围内的光束分束或合束，可实现灵活的光束路由
N-BK7玻璃，确保高光学质量和可靠性能
适用于可见光波段的TBP宽带分光镜镀膜
AOI = 45°，便于在标准光学配置中轻松对准
第二表面宽带增透镀膜，可减少反射损耗并提高透射效率
分光板公差：宽度 = -0.13 mm，高度 = -0.13 mm，厚度 = ±0.3 mm，确保精确对准
对于大批量订单，我们提供定制选项，包括调整分光比或波长范围。欢迎联系我们获取专属报价。
