UV分光板
LINOS® UV分光板可对紫外光路进行高精度控制，适用于从深紫外到近紫外的紫外光子系统。这种UV分光板有矩形、圆形和椭圆形三种形式可供选择，为不同的实验装置提供灵活的集成方案。分光板具有多种分光比例，包括平衡和不平衡的R:T选项，能够根据具体应用需求实现定制光束分配。这种分光板按45°入射角进行设计，采用第二表面抗反射涂层（ARB2 UV），以最大程度减少损耗，提高透射效率。
这种UV分光板非常适合用于激光系统、光谱分析和成像应用，能够提供可靠的性能、低光学畸变以及稳定、可重复的结果，是先进UV光学系统中不可或缺的元件。
| 产品 | UV分光板；D=12.7；T=80 | UV分光板；D=22.4x31.5椭圆形；T=80 | UV分光板；D=12.7；T=66 | UV分光板；D=12.7；T=50 | UV分光板；bxL=20x30；T=50 |
| 重量（kg） | 0.004 | 0.001 | 0.001 | 0.004 | |
| 形状 | 圆形 | 椭圆形 | 圆形 | 圆形 | 矩形 |
| 光学尺寸 | Ø 12.7 mm | Ø 22.4 - 31.5 mm | Ø 12.7 mm | Ø 12.7 mm | 20.0 - 30.0 mm |
| 基材 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 |
| 表面质量 | 3x0.1 | 3x0.16 | 3x0.1 | 3x0.1 | 3x0.25 |
| 光学中心厚度 | 2.0 mm | 3.5 mm | 2.0 mm | 2.0 mm | 2.5 mm |
| 波长范围 | 248.0 - 400.0 nm | 248.0 - 400.0 nm | 248.0 - 400.0 nm | 248.0 - 400.0 nm | 248.0 - 400.0 nm |
| 公差Ø | -0.06 mm | -0.1 mm | -0.06 mm | -0.06 mm | |
| 中心厚度公差 | ± 0.1 mm | ± 0.2 mm | ± 0.1 mm | ± 0.1 mm | |
| 背面平整度 (λ) | 1/2 | 1/2 | 1/2 | 1/2 | 1 |
| 设计波长的透射率 (%)（非偏振光） | 80.0 | 80.0 | 66.0 | 50.0 | 50.0 |
| 反射率 | 20.0 | 20.0 | 33.0 | 50.0 | 50.0 |
| 平整度 (λ) | 1/4 | 1/2 | 1/4 | 1/4 | 1 |
| 入射角 (AOI) | 45 deg | 45 deg | 45 deg | 45 deg | 45 deg |
| 公差b | -0.13 mm | ||||
| 公差L | - 0.13 mm | ||||
| 零件号 | G344312000 | G344332000 | G344313000 | G344315000 | G344325000 |
用于248至400 nm范围内的光束分束或合束，实现灵活的光束导引
矩形、圆形和椭圆形分光板，为不同光学装置提供多样化的形状规格
熔融石英玻璃，确保出色的透射性能、高光学质量和优异的热稳定性

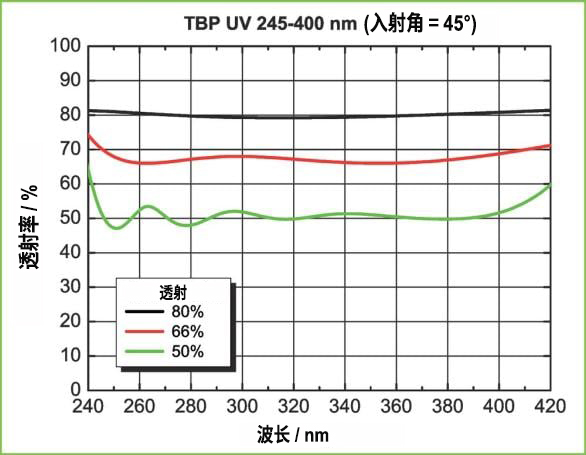

R:T比例：20:80 ±3 %，33:66 ±4 %，50:50 ±5 %，帮助不同的应用实现精确、灵活的分光
AOI = 45°，便于在标准光学配置中轻松对准

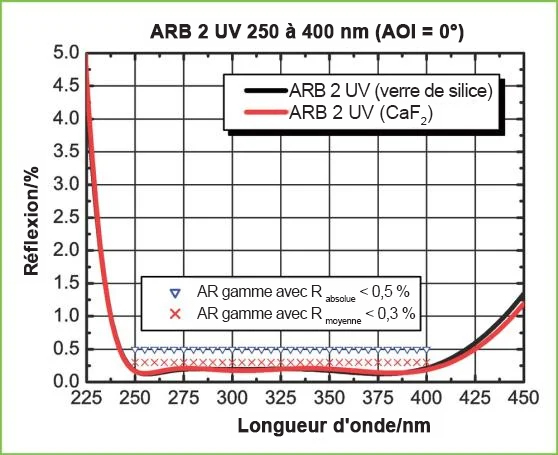

第二表面抗反射涂层（ARB2 UV, 250-400 nm），可降低反射损耗，提高透射效率
如需求量较大，我们可提供定制选项。请与我们联系获取专属报价。
