VIS-NIR分光板，圆形
LINOS®圆形VIS-NIR分光板专为宽带光子系统中光束的精确分束或合束而设计，覆盖450至1000 nm的光谱范围。每个分光板均由高品质的N-BK7玻璃制成，并具有第二表面宽带增透膜，以最大程度减少反射并提高透射效率。标准型号在45°入射角下为非偏振光提供平衡的50:50反射率与透射率；同时提供带楔角的版本以消除标准具效应。
这种分光板非常适合光谱学、成像和激光应用，具有可靠的低损耗性能和一致的光学特性。对于大批量订单或特殊需求，例如其他尺寸、材料或镀膜，我们可提供定制版本。请联系我们，讨论定制解决方案。
| 产品 | VIS-NIR分光板；D=22.4；T=50 | VIS-NIR分光板；D=25.4；T=50 | VIS-NIR分光板；D=40；T=50 | VIS-NIR分光板；D=50；T=50 |
| 重量（kg） | 0.019 | 0.03 | ||
| 形状 | 矩形 | 圆形 | 圆形 | 圆形 |
| 光学尺寸 | Ø 22.4 mm | Ø 25.4 mm | Ø 40.0 mm | Ø 50.0 mm |
| 基材 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| 光学中心厚度 | 3.0 mm | 5.0 mm | 6.0 mm | 6.0 mm |
| 平行度 | 30.0 | 30.0 | 30.0 | 30.0 |
| 净孔径 | Ø 20.0 mm | Ø 24.0 mm | Ø 38.0 mm | Ø 48.0 mm |
| 波长范围 | 450.0 - 1000.0 nm | 450.0 - 1000.0 nm | 450.0 - 1000.0 nm | 450.0 - 1000.0 nm |
| 公差Ø | -0.13 mm | -0.15 mm | -0.16 mm | -0.16 mm |
| 中心厚度公差 | ± 0.3 mm | ± 0.1 mm | ± 0.3 mm | ± 0.3 mm |
| 背面平整度 (λ) | 1/2 | 1/2 | 1/4 | 1/2 |
| 设计波长的透射率 (%)（非偏振光） | 50.0 | 50.0 | 50.0 | 50.0 |
| 反射率 | 50.0 | 50.0 | 50.0 | 50.0 |
| 平整度 (λ) | 1/4 | 1/4 | 1/10 | 1/5 |
| 入射角 (AOI) | 45 deg | 45 deg | 45 deg | 45 deg |
| 涂层规格 |
1x T:R=50:50±5% @400-1000 nm 1x AR涂层 |
1x T:R=50:50±5% @400-1000 nm 1x AR涂层 |
1x T:R=50:50±5% @400-1000 nm 1x AR涂层 |
1x T:R=50:50±5% @400-1000 nm 1x AR涂层 |
| 零件号 | G344141000 | G344158000 | G344147000 | G344148000 |
用于450-1000 nm范围内的光束分束或合束，可实现灵活的光束路由和干涉测量系统配置
另可提供带楔角版本，以消除标准具效应
N-BK7玻璃，确保高光学质量和可靠性能
第二表面宽带增透镀膜（VIS-NIR，450-1000 nm），可减少反射损耗并提高透射效率

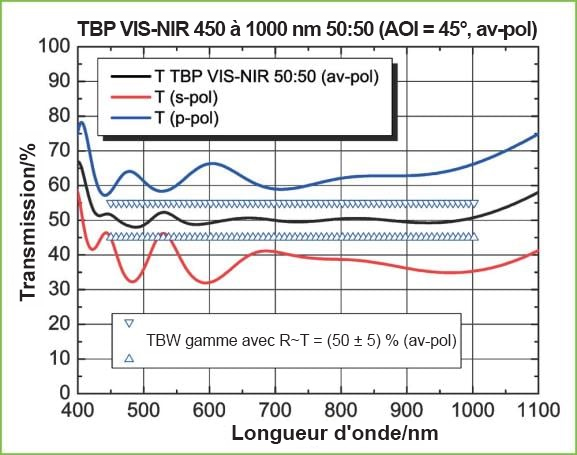

非偏振光的反射率 = 50 ± 5%，可实现平衡分束
非偏振光的透射率 = 50 ± 5 %，可确保两束光路的输出功率一致
AOI = 45°，便于在标准光学配置中轻松对准
如需求量较大，我们可提供定制选项。请与我们联系获取专属报价。
