50 mm消色差透镜

VIS消色差透镜，40-100正焦距，未装框

LINOS® VIS消色差透镜专为成像与光束整形应用打造，可提供稳定可靠的高品质光学性能。产品采用无镜座设计，提供40 mm至100 mm的大口径规格。这种正消色差透镜通过将两种精心挑选的玻璃元件胶合为双联结构，有效校正色差与球差，从而在整个可见光范围内实现清晰锐利、高对比度的成像效果。结合严格控制的焦距与极低的波前畸变，这种精密双联透镜可实现优异的激光聚焦性能，并在多种光学应用中保持稳定一致的表现。

联系我们立即在DigiKey购买

我们的消色差透镜拥有出色的球差校正性能，特别适合单色光及双波长应用场景。产品以无镜座形式提供，可轻松集成至各类光学系统，同时配备丰富的LINOS镜座与多尺寸物镜支架选择。

该系列产品提供丰富的标准消色差透镜规格选择，涵盖多种直径与焦距，并全部采用宽带增透镀膜（ARB2 VIS），可提升透射效率并有效降低反射。

为简化光学设计流程，我们提供ZEMAX文件下载。每款消色差透镜均附带详细的光学参数、玻璃材质信息及完整的公差规格，便于您对光学系统进行精准可靠的设计与计算。

我们可按需提供定制解决方案，包括特殊镀膜和面向大批量需求的设计方案。欢迎联系我们获取专属报价。

VIS正焦距消色差透镜AI 898

注：f = 焦距，s = 物距，s' = 像距，Ø = 透镜直径，dm = 中心厚度，dr = 边缘厚度，h = 第一顶点高度（h=dm-dr-h'），h' = 第二顶点弓高，F与F' = 焦点，H与H' = 主点；公差范围：焦距f：±1%，像距s'：±1%

宽带增透镀膜ARB2 VIS规格：

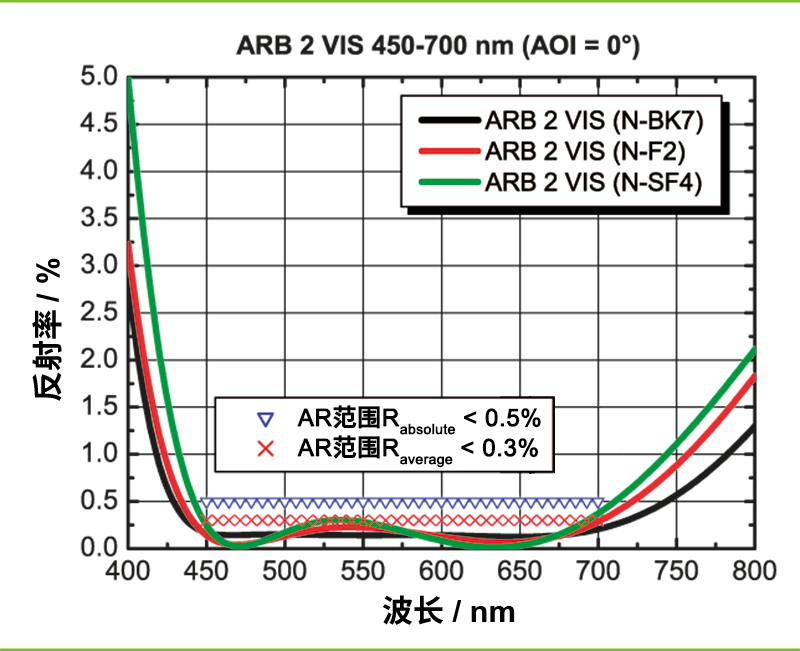

示例：ARB 2 VIS，波长范围450-700 nm (AOI = 0°)

11 ns激光脉冲 (s-on-1) 在1064 nm和10 Hz时的保证残余反射率 < 0.5 % for angles of incidence 0° ≤ AOI ≤ 15° in the AR range Typical average residual reflection < 0.3 % for angles of incidence 0° ≤ AOI ≤ 15° in the AR range Damage threshold: H∞ > 30 J / cm²，典型R范围：450-700 nm，设计可适用于350 nm ≤ λ ≤ 950 nm的光谱范围以及更高入射角

产品 VIS ARB2消色差透镜；D=50.8；F=400 VIS ARB2消色差透镜；D=40；F=120 VIS ARB2消色差透镜；D=50；F=100 VIS ARB2消色差透镜；D=40；F=200 VIS ARB2消色差透镜；D=100；F=500 VIS ARB2消色差透镜；D=63；F=800 VIS ARB2消色差透镜；D=80；F=160 VIS ARB2消色差透镜；D=80；F=500 VIS ARB2消色差透镜；D=50；F=300 VIS ARB2消色差透镜；D=50；F=120 VIS ARB2消色差透镜；D=40；F=180 VIS ARB2消色差透镜；D=40；F=250 VIS ARB2消色差透镜；D=50；F=80 VIS ARB2消色差透镜；D=50.8；F=160 VIS ARB2消色差透镜；D=100；F=1000 VIS ARB2消色差透镜；D=50；F=200 VIS ARB2消色差透镜；D=63；F=150 VIS ARB2消色差透镜；D=63；F=500 VIS ARB2消色差透镜；D=40；F=160 VIS ARB2消色差透镜；D=80；F=310 VIS ARB2消色差透镜；D=40；F=90 VIS ARB2消色差透镜；D=40；F=300 VIS ARB2消色差透镜；D=50.8；F=250
形状 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形
带镜座 无镜座
安装 无镜座
焦距 (+/-) 400.0 mm 120.0 mm 100.0 mm 200.0 mm 500.0 mm 800.0 mm 160.0 mm 500.0 mm 300.0 mm 120.0 mm 180.0 mm 250.0 mm 80.0 mm 160.0 mm 1000.0 mm 200.0 mm 150.0 mm 500.0 mm 160.0 mm 310.0 mm 90.0 mm 300.0 mm 250.0 mm
镀膜 ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS
光学尺寸 Ø 50.8 mm Ø 40.0 mm Ø 50.0 mm Ø 40.0 mm Ø 100.0 mm Ø 63.0 mm Ø 80.0 mm Ø 80.0 mm Ø 50.0 mm Ø 50.0 mm Ø 40.0 mm Ø 40.0 mm Ø 50.0 mm Ø 50.8 mm Ø 100.0 mm Ø 50.0 mm Ø 63.0 mm Ø 63.0 mm Ø 40.0 mm Ø 80.0 mm Ø 40.0 mm Ø 40.0 mm Ø 50.8 mm
光学中心厚度 10.5 mm 13.0 mm 17.5 mm 10.0 mm 22.0 mm 13.0 mm 29.0 mm 16.0 mm 12.0 mm 15.5 mm 10.8 mm 9.5 mm 20.0 mm 13.5 mm 21.5 mm 12.5 mm 21.0 mm 13.0 mm 11.7 mm 18.5 mm 14.3 mm 11.0 mm 11.5 mm
厚度公差 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm
透镜边缘厚度 8.6 mm 9.7 mm 11.2 mm 7.7 mm 16.0 mm 11.5 mm 18.8 mm 12.2 mm 9.6 mm 10.3 mm 8.2 mm 7.6 mm 11.9 mm 8.6 mm 18.5 mm 8.9 mm 13.9 mm 10.7 mm 9.0 mm 12.3 mm 9.8 mm 9.4 mm 8.4 mm
光学元件定心精度（分、秒） 2.0 ' 6.0 ' 3.0 ' 3.0 ' 1.0 ' 2.0 ' 4.0 ' 2.0 ' 2.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 1.0 ' 2.0 ' 3.0 ' 2.0 ' 3.0 ' 3.0 ' 6.0 ' 3.0 ' 2.0 '
光学尺寸公差 - 0.08 mm - 0.07 mm - 0.07 mm - 0.07 mm - 0.09 mm - 0.08 mm - 0.08 mm - 0.08 mm - 0.07 mm - 0.07 mm - 0.07 mm - 0.07 mm - 0.07 mm - 0.08 mm - 0.09 mm - 0.07 mm - 0.08 mm - 0.08 mm - 0.07 mm - 0.08 mm - 0.07 mm - 0.07 mm - 0.08 mm
重量（kg） 0.09 0.04 0.14 0.03 0.59 0.17 0.53 0.3 0.09 0.12 0.03 0.03 0.13 0.1 0.42 0.09 0.24 0.14 0.05 0.22 0.05 0.03 0.08
X nm下的焦距f' 400.33 mm
400.48 mm
403.14 mm 		119.99 mm
120.19 mm
120.96 mm 		101.57 mm
101.59 mm
102.06 mm 		201.26 mm
201.47 mm
203.02 mm 		499.43 mm
499.66 mm
503.04 mm 		802.79 mm
803.05 mm
808.31 mm 		160.1 mm
160.13 mm
160.89 mm 		500.64 mm
500.84 mm
504.17 mm 		300.18 mm
300.52 mm
302.86 mm 		121.36 mm
121.33 mm
121.82 mm 		181.66 mm
181.82 mm
183.18 mm 		249.91 mm
250.02 mm
251.7 mm 		80.14 mm
80.2 mm
80.65 mm 		159.49 mm
159.6 mm
160.72 mm 		1000.36 mm
1000.8 mm
1007.49 mm 		201.27 mm
201.49 mm
203.05 mm 		150.44 mm
150.59 mm
151.51 mm 		500.39 mm
500.58 mm
503.9 mm 		160.21 mm
160.36 mm
161.35 mm 		310.35 mm
310.53 mm
312.69 mm 		89.98 mm
90.18 mm
90.83 mm 		300.09 mm
300.43 mm
302.77 mm 		250.1 mm
250.22 mm
251.9 mm
X nm下的s值 398.27 mm 118.07 mm 100.24 mm 200.72 mm 495.82 mm 800.4 mm 157.72 mm 497.87 mm 298.27 mm 120.26 mm 181.42 mm 248.21 mm 78.68 mm 157.43 mm 998.48 mm 200.72 mm 149.32 mm 497.91 mm 158.5 mm 307.28 mm 89.07 mm 298.29 mm 248.14 mm
X nm下的s'值 395.59 mm 113.6 mm 92.03 mm 195.34 mm 488.87 mm 796.93 mm 144.45 mm 493.2 mm 294.31 mm 112.88 mm 174.92 mm 245.52 mm 69.05 mm 152.76 mm 988.52 mm 193.7 mm 138.3 mm 494.65 mm 154.64 mm 301.5 mm 81.78 mm 294.78 mm 244.65 mm
零件号 G322312000 G322388000 G322302000 G322293000 G322316000 G322232000 G322267000 G322279000 G322305000 G322303000 G322246000 G322294000 G322301000 G322310000 G322313000 G322304000 G322383000 G322230000 G322384000 G322278000 G322389000 G322295000 G322311000

  • 有效降低纵向色差，从而实现更清晰且色彩还原准确的成像效果

  • 有效降低球差，从而实现高分辨率且精准的聚焦效果

  • 有效降低波前畸变，从而呈现高对比度成像效果

  • 严格控制的焦距公差可保证系统性能的一致性与可重复性

  • 配备适用于可见光波段的宽带增透镀膜（ARB2 VIS），可提高透射效率并降低眩光

  • 采用无镜座设计，便于定制化安装

  • 提供ZEMAX文件，方便进行系统设计与模拟

消色差透镜用ZEMAX文件

  • 成像与显微应用

  • 光束整形

  • 照明

  • 光学实验平台搭建

产品 VIS ARB2消色差透镜；D=50.8；F=400 VIS ARB2消色差透镜；D=40；F=120 VIS ARB2消色差透镜；D=50；F=100 VIS ARB2消色差透镜；D=40；F=200 VIS ARB2消色差透镜；D=100；F=500 VIS ARB2消色差透镜；D=63；F=800 VIS ARB2消色差透镜；D=80；F=160 VIS ARB2消色差透镜；D=80；F=500 VIS ARB2消色差透镜；D=50；F=300 VIS ARB2消色差透镜；D=50；F=120 VIS ARB2消色差透镜；D=40；F=180 VIS ARB2消色差透镜；D=40；F=250 VIS ARB2消色差透镜；D=50；F=80 VIS ARB2消色差透镜；D=50.8；F=160 VIS ARB2消色差透镜；D=100；F=1000 VIS ARB2消色差透镜；D=50；F=200 VIS ARB2消色差透镜；D=63；F=150 VIS ARB2消色差透镜；D=63；F=500 VIS ARB2消色差透镜；D=40；F=160 VIS ARB2消色差透镜；D=80；F=310 VIS ARB2消色差透镜；D=40；F=90 VIS ARB2消色差透镜；D=40；F=300 VIS ARB2消色差透镜；D=50.8；F=250
形状 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形 圆形
带镜座 无镜座
安装 无镜座
焦距 (+/-) 400.0 mm 120.0 mm 100.0 mm 200.0 mm 500.0 mm 800.0 mm 160.0 mm 500.0 mm 300.0 mm 120.0 mm 180.0 mm 250.0 mm 80.0 mm 160.0 mm 1000.0 mm 200.0 mm 150.0 mm 500.0 mm 160.0 mm 310.0 mm 90.0 mm 300.0 mm 250.0 mm
镀膜 ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS
光学尺寸 Ø 50.8 mm Ø 40.0 mm Ø 50.0 mm Ø 40.0 mm Ø 100.0 mm Ø 63.0 mm Ø 80.0 mm Ø 80.0 mm Ø 50.0 mm Ø 50.0 mm Ø 40.0 mm Ø 40.0 mm Ø 50.0 mm Ø 50.8 mm Ø 100.0 mm Ø 50.0 mm Ø 63.0 mm Ø 63.0 mm Ø 40.0 mm Ø 80.0 mm Ø 40.0 mm Ø 40.0 mm Ø 50.8 mm
光学中心厚度 10.5 mm 13.0 mm 17.5 mm 10.0 mm 22.0 mm 13.0 mm 29.0 mm 16.0 mm 12.0 mm 15.5 mm 10.8 mm 9.5 mm 20.0 mm 13.5 mm 21.5 mm 12.5 mm 21.0 mm 13.0 mm 11.7 mm 18.5 mm 14.3 mm 11.0 mm 11.5 mm
厚度公差 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm
透镜边缘厚度 8.6 mm 9.7 mm 11.2 mm 7.7 mm 16.0 mm 11.5 mm 18.8 mm 12.2 mm 9.6 mm 10.3 mm 8.2 mm 7.6 mm 11.9 mm 8.6 mm 18.5 mm 8.9 mm 13.9 mm 10.7 mm 9.0 mm 12.3 mm 9.8 mm 9.4 mm 8.4 mm
光学元件定心精度（分、秒） 2.0 ' 6.0 ' 3.0 ' 3.0 ' 1.0 ' 2.0 ' 4.0 ' 2.0 ' 2.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 1.0 ' 2.0 ' 3.0 ' 2.0 ' 3.0 ' 3.0 ' 6.0 ' 3.0 ' 2.0 '
光学尺寸公差 - 0.08 mm - 0.07 mm - 0.07 mm - 0.07 mm - 0.09 mm - 0.08 mm - 0.08 mm - 0.08 mm - 0.07 mm - 0.07 mm - 0.07 mm - 0.07 mm - 0.07 mm - 0.08 mm - 0.09 mm - 0.07 mm - 0.08 mm - 0.08 mm - 0.07 mm - 0.08 mm - 0.07 mm - 0.07 mm - 0.08 mm
重量（kg） 0.09 0.04 0.14 0.03 0.59 0.17 0.53 0.3 0.09 0.12 0.03 0.03 0.13 0.1 0.42 0.09 0.24 0.14 0.05 0.22 0.05 0.03 0.08
X nm下的焦距f' 400.33 mm
400.48 mm
403.14 mm 		119.99 mm
120.19 mm
120.96 mm 		101.57 mm
101.59 mm
102.06 mm 		201.26 mm
201.47 mm
203.02 mm 		499.43 mm
499.66 mm
503.04 mm 		802.79 mm
803.05 mm
808.31 mm 		160.1 mm
160.13 mm
160.89 mm 		500.64 mm
500.84 mm
504.17 mm 		300.18 mm
300.52 mm
302.86 mm 		121.36 mm
121.33 mm
121.82 mm 		181.66 mm
181.82 mm
183.18 mm 		249.91 mm
250.02 mm
251.7 mm 		80.14 mm
80.2 mm
80.65 mm 		159.49 mm
159.6 mm
160.72 mm 		1000.36 mm
1000.8 mm
1007.49 mm 		201.27 mm
201.49 mm
203.05 mm 		150.44 mm
150.59 mm
151.51 mm 		500.39 mm
500.58 mm
503.9 mm 		160.21 mm
160.36 mm
161.35 mm 		310.35 mm
310.53 mm
312.69 mm 		89.98 mm
90.18 mm
90.83 mm 		300.09 mm
300.43 mm
302.77 mm 		250.1 mm
250.22 mm
251.9 mm
X nm下的s值 398.27 mm 118.07 mm 100.24 mm 200.72 mm 495.82 mm 800.4 mm 157.72 mm 497.87 mm 298.27 mm 120.26 mm 181.42 mm 248.21 mm 78.68 mm 157.43 mm 998.48 mm 200.72 mm 149.32 mm 497.91 mm 158.5 mm 307.28 mm 89.07 mm 298.29 mm 248.14 mm
X nm下的s'值 395.59 mm 113.6 mm 92.03 mm 195.34 mm 488.87 mm 796.93 mm 144.45 mm 493.2 mm 294.31 mm 112.88 mm 174.92 mm 245.52 mm 69.05 mm 152.76 mm 988.52 mm 193.7 mm 138.3 mm 494.65 mm 154.64 mm 301.5 mm 81.78 mm 294.78 mm 244.65 mm
零件号 G322312000 G322388000 G322302000 G322293000 G322316000 G322232000 G322267000 G322279000 G322305000 G322303000 G322246000 G322294000 G322301000 G322310000 G322313000 G322304000 G322383000 G322230000 G322384000 G322278000 G322389000 G322295000 G322311000

  • 有效降低纵向色差，从而实现更清晰且色彩还原准确的成像效果

  • 有效降低球差，从而实现高分辨率且精准的聚焦效果

  • 有效降低波前畸变，从而呈现高对比度成像效果

  • 严格控制的焦距公差可保证系统性能的一致性与可重复性

  • 配备适用于可见光波段的宽带增透镀膜（ARB2 VIS），可提高透射效率并降低眩光

  • 采用无镜座设计，便于定制化安装

  • 提供ZEMAX文件，方便进行系统设计与模拟

消色差透镜用ZEMAX文件

  • 成像与显微应用

  • 光束整形

  • 照明

  • 光学实验平台搭建
