无镜座N-BK7对称凹透镜，未镀膜
埃赛力达提供采用无镀膜N-BK7玻璃制成的LINOS®对称凹透镜，具有多种焦距和直径规格，可满足不同应用需求。该系列透镜采用优质材料制造，并执行严格的公差要求，以确保卓越的产品质量。除无镜座版本外，每种透镜类型还提供带高品质黑色阳极氧化刻字铝制镜座的版本。
我们的无镜座对称凹透镜采用高品质N-BK7玻璃制成，可灵活定制集成到各种光学系统中。其严格的焦距公差可确保系统集成的一致性和可靠的光学性能。该系列透镜具有两个相等的曲率半径，可为需要受控光束发散的应用提供精确的光学性能。无镀膜N-BK7单透镜适用于较宽的波长范围。
我们提供ZEMAX文件，以简化光学设计和仿真流程。如需定制规格或大批量生产服务，请联系我们，以获取符合您技术需求的专属报价。
注： f = 焦距（物方），f' = 焦距（像方），s = 物距，s' = 后焦距，Ø = 透镜直径，dm = 中心厚度，dr = 边缘厚度，h = 主顶点，h' = 次顶点矢高，F、F' = 焦点，H、H' = 主点；公差：焦距 f：±2%，像距 s'：±2%
| 产品 | 双凹透镜；N-BK 7；D=22.4；F=-20 | 双凹透镜；N-BK 7；D=22.4；F=-100 | 双凹透镜；N-BK 7；D=22.4；F=-50 | 双凹透镜；N-BK 7；D=12.7；F=-20 | 双凹透镜；N-BK 7；D=10；F=-10 | 双凹透镜；N-BK 7；D=12.7；F=-100 | 双凹透镜；N-BK 7；D=12.7；F=-50 | 双凹透镜；N-BK 7；D=22.4；F=-40 | 双凹透镜；N-BK 7；D=22.4；F=-30 | 双凹透镜；N-BK 7；D=22.4；F=-150 |
| 光学尺寸 | Ø 22.4 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 12.7 mm | Ø 10.0 mm | Ø 12.7 mm | Ø 12.7 mm | Ø 22.4 mm | Ø 22.4 mm | Ø 22.4 mm |
| 焦距 (+/-) | -20.0 mm | -100.0 mm | -50.0 mm | -20.0 mm | -10.0 mm | -100.0 mm | -50.0 mm | -40.0 mm | -30.0 mm | -150.0 mm |
| 光学基材 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| 光学中心厚度 | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.0 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm |
| 曲率半径1 | -20.833 mm | -104.41 mm | -52.33 mm | -20.983 mm | -10.669 mm | -104.41 mm | -52.33 mm | -41.867 mm | -31.396 mm | -156.22 mm |
| 曲率半径2 | 20.833 mm | 104.41 mm | 52.33 mm | 20.983 mm | 10.669 mm | 104.41 mm | 52.33 mm | 41.867 mm | 31.396 mm | 156.22 mm |
| 厚度公差 | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.1 mm | ± 0.15 mm | ± 0.1 mm | ± 0.1 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm |
| 透镜边缘厚度 | 7.2 mm | 2.7 mm | 3.9 mm | 3.5 mm | 3.5 mm | 1.9 mm | 2.3 mm | 4.5 mm | 5.6 mm | 2.3 mm |
| 光学元件定心精度（分、秒） | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' |
| 光学尺寸公差 | - 0.13 mm | - 0.13 mm | - 0.13 mm | - 0.12 mm | - 0.09 mm | - 0.12 mm | - 0.12 mm | - 0.13 mm | - 0.13 mm | - 0.13 mm |
| 高度 | 3.27 mm | 0.6 mm | 1.21 mm | 0.98 mm | 1.24 mm | 0.19 mm | 0.39 mm | 1.53 mm | 2.07 mm | 0.4 mm |
| X nm下的焦距f' |
-19.84 mm -19.98 mm -20.31 mm |
-100.4 mm -101.1 mm -102.78 mm |
-50.2 mm -50.55 mm -51.39 mm |
-19.98 mm -20.12 mm -20.46 mm |
-10.12 mm -10.19 mm -10.36 mm |
-100.4 mm -101.1 mm -102.8 mm |
-50.2 mm -50.55 mm -51.4 mm |
-40.11 mm -40.39 mm -41.07 mm |
-30.02 mm -30.23 mm -30.73 mm |
-150.34 mm -151.4 mm -153.91 mm |
| 涂层规格 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 | 可选 |
| 零件号 | G313205000 | G313216000 | G313215000 | G313373000 | G313210000 | G313375000 | G313374000 | G313214000 | G313206000 | G313217000 |
严格控制的制造公差确保出色性能与高精度安装

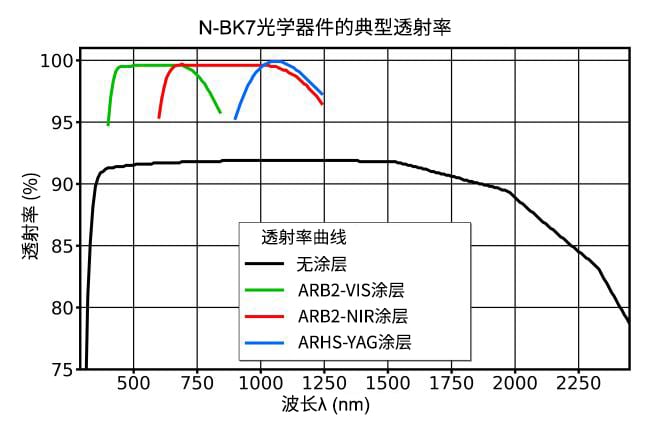

未镀膜，适用于宽波长范围应用，详细信息请参考N-BK7的典型透射曲线
无安装座透镜可灵活、定制化地集成到您的光学系统中
提供ZEMAX文件，方便进行系统设计与模拟
