金膜平面反射镜，激光级
LINOS®金膜平面反射镜按照激光级标准制造，可为波长最大25 µm的红外应用提供出色的反射率。这种前表面金膜反射镜可在宽光谱范围内保持恒定的高反射率，而且无吸收带，从而确保在高要求光学系统中的可靠性能。这种反射镜能够抵御环境因素的影响，并且具有介质保护层，进一步提高其耐用性与长期稳定性。反射镜由低膨胀基材制成，具有出色的热稳定性，能最大程度地减少变形并保持光学精度。
金膜平面反射镜具有高反射率、良好的环境耐久性和尺寸稳定性，非常适合用于研究和工业环境中的激光系统、光谱分析以及精密红外仪器设备。
| 产品 | 平面反射镜RAU-E；D=22.4x31.5椭圆形；d=3.5；L/10 | 平面反射镜RAU-E；D=50；d=10；L/10 | 平面反射镜RAU-E；D=25.4；d=5；L/10 | 平面反射镜RAU-E；D=12.7；d=5；L/10 |

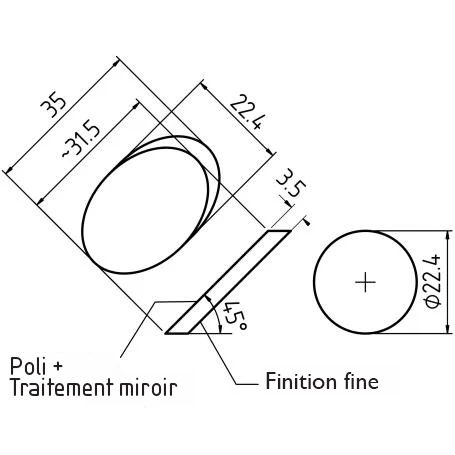

| 光学尺寸 | Ø 22.4 - 31.5 mm | Ø 50.0 mm | Ø 25.4 mm | Ø 12.7 mm |
| 光学尺寸公差 | - 0.1 mm | - 0.12 mm | - 0.1 mm | - 0.08 mm |
| 光学中心厚度 | 3.5 mm | 10.0 mm | 5.0 mm | 5.0 mm |
| 中心厚度公差 | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm |
| 平整度 (λ) | 1/10 | 1/10 | 1/10 | 1/10 |
| 形状 | 圆形 | 圆形 | 圆形 | 圆形 |
| 波长范围 | 2000.0 - 12000.0 nm | 2000.0 - 12000.0 nm | 2000.0 - 12000.0 nm | 2000.0 - 12000.0 nm |
| 涂层规格 | Ravg>98% @2000-12000nm | Ravg>98% @2000-12000nm | Ravg>98% @2000-12000nm | Ravg>98% @2000-12000nm |
| 入射角 (AOI) | 0 - 60 deg | 0 - 60 deg | 0 - 60 deg | 0 - 60 deg |
| 净孔径 | Ø 20.0 - 28.0 mm | Ø 46.0 mm | Ø 24.0 mm | Ø 11.0 mm |
| 平行度 | 20.0 | 30.0 | 30.0 | |
| 零件号 | G340578000 | G340577000 | G340576000 | G340575000 |
前表面金膜反射镜适用于最高25 µm的IR光谱范围，可在IR及热应用中实现出色的性能
抵御环境因素影响，保证长期可靠性，减少维护
在广泛的光谱和入射角范围内具有恒定的高反射率，无吸收带

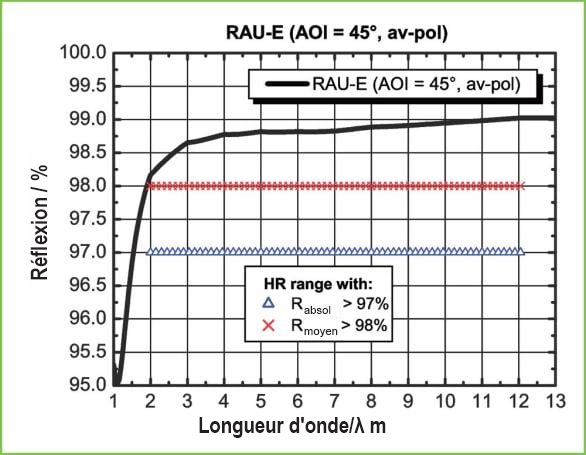

在0° ≤ AOI ≤ 60°范围内（非偏振光），平均反射率 > 98%
低膨胀材料，确保热负荷下的高尺寸和光学稳定性
介质保护层可提高环境稳定性
