Pyrodétecteur à quatre éléments et à sortie double PYQ 2498 d'Excelitas
PIÈCE/ PYQ 2498

Pyrodétecteur quadruple à sortie double PYQ 2498

Le pyrodétecteur PYQ 2498 d'Excelitas renferme deux paires de deux éléments en disposition géométrique carrée. Deux éléments par paire sont branchés électriquement en série. Chaque paire représente un signal de sortie analogique individuel. Le boîtier TO-5 comprend une fenêtre optique de forme rectangulaire.

Nous joindre Trouver un distributeur

Cette gamme de pyrodétecteurs « quadruples » renferme quatre éléments séparés en deux paires. Chaque paire est branchée électriquement à un FET dans une connexion à source chargée formant un signal de sortie analogique. Ainsi, deux signaux de sortie individuels sont émis. Sur le plan géométrique, les deux paires ont un espacement étroit. Le détecteur renferme un circuit RC interne qui offre une meilleure protection contre l'EMI. Le boîtier TO-5 comprend une fenêtre optique de forme rectangulaire.

Caractéristiques techniques

  • Boîtier en métal TO-5 offrant une protection contre l'EMI
  • Éléments pyroélectriques en céramique à sensibilité de photodétection élevée
  • Détecteur quadruple avec éléments de 1,0 × 1,4 mm2
  • Champ de vision de 110°
  • FET intégré à la configuration à source chargée
  • Stade de filtration EMI intégré

Applications

  • Détection de mouvement à longue portée ou à portée moyenne (avec lentille)
  • Économies d'énergie (gestion de la lumière/maison intelligente)
  • Alarmes d'entrée dans la zone
  • Installation murale
  • Solutions améliorées ne tenant pas compte des animaux domestiques (avec lentille adéquate)

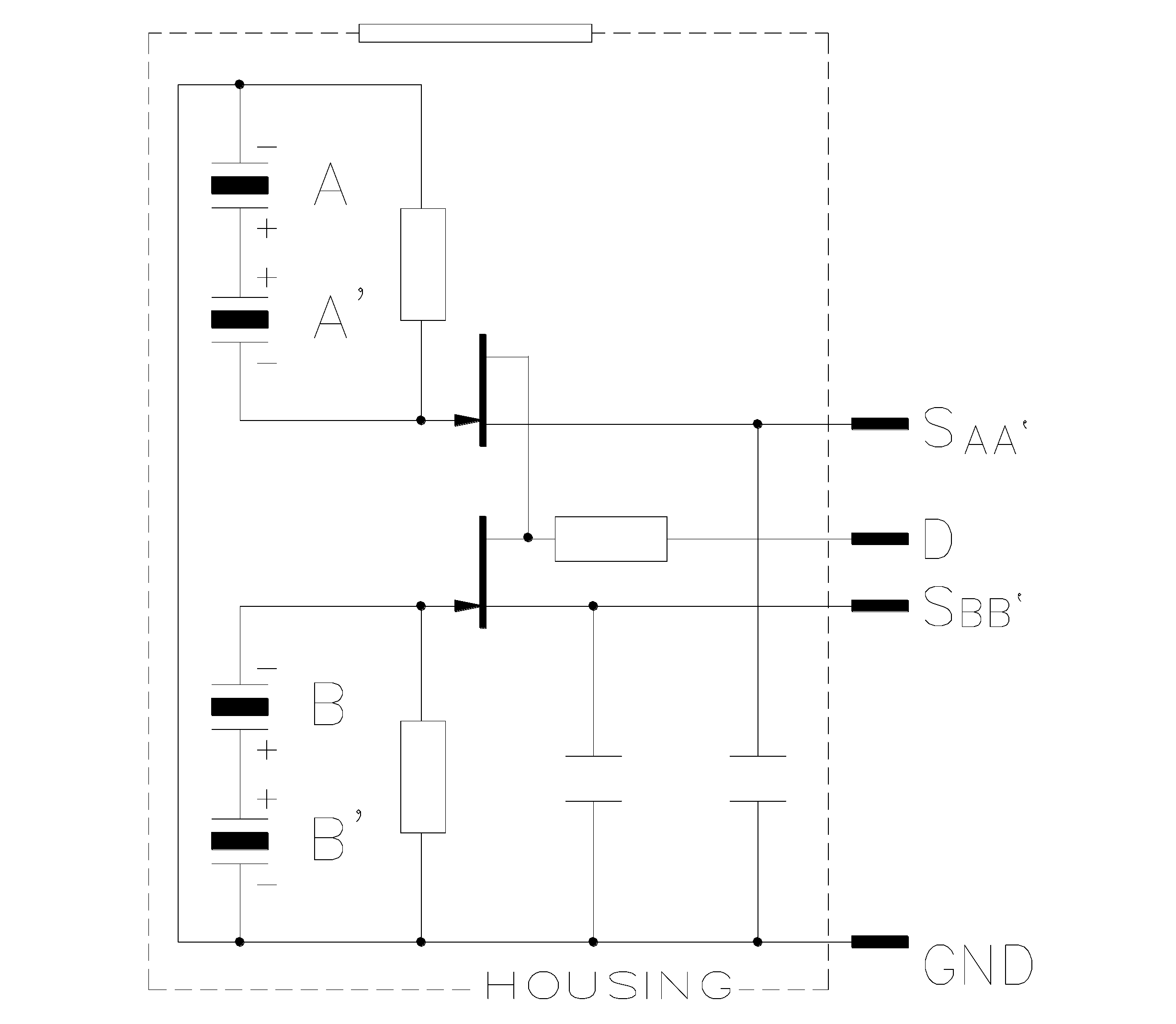

Photo de produit_IR_-PYQ-2498-schéma
  • Responsivity: 4.5 kV/W (typical)
  • Noise: 30 µVpp (typical) / 75 µVpp (max)
  • Operation requirements. 2.0-10 V
  • Housing with optical window: TO-5
  • Field of View (horiz/vert): 110°/87°
  • Responsivity: 4.5 kV/W (typical)
  • Noise: 30 µVpp (typical) / 75 µVpp (max)
  • Operation requirements. 2.0-10 V
  • Housing with optical window: TO-5
  • Field of View (horiz/vert): 110°/87°
