分光立方体NIR
我们的LINOS®近红外分光立方体作为精密光学元件，专为精确分离或合并近红外光束而设计。这种分光立方镜在透射光束时不会发生角度或横向偏转，确保反射路径和透射路径保持完美对准。这种立方镜由高品质的N-BK7玻璃制成，结构紧凑、坚固耐用，具有出色的光学耐用性。对于非偏振光，其反射率和透过率平衡接近50%，可在广泛的应用中提供可靠性能。宽带抗反射涂层可减少损耗，提高激光系统的效率和稳定性。
LINOS分光立方体针对低功率激光应用进行优化，可在实验室和工业环境中提供精确一致的性能。可选分光比以及不同尺寸、材料和涂层的定制配置为先进的光学系统提供了灵活性。
分光立方体尺寸：h为高度，L1为宽度，L2为长度
| 产品 | 分光立方体NIR，N-BK7，L=5 | 分光立方体NIR，N-BK7，L=10 | 分光立方体NIR，N-BK7，L=12.5 | 分光立方体NIR，N-BK7，L=16 | 分光立方体NIR，N-BK7，L=20 | 分光立方体NIR，N-BK7，L=25 |
| 重量（kg） | 3.0E-4 | 0.003 | 0.005 | 0.01 | 0.02 | 0.039 |
| 形状 | 椭圆形 | 立方体 | 立方体 | 立方体 | 立方体 | 立方体 |
| 光学尺寸 | 5.0 mm | 10.0 mm | 12.5 mm | 16.0 mm | 20.0 mm | 25.0 mm |
| 光学基材 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| 净孔径 | Ø 4.0 mm | Ø 8.0 mm | Ø 10.0 mm | Ø 14.0 mm | Ø 16.0 mm | Ø 21.0 mm |
| 波长范围 | 750.0 - 1200.0 nm | 750.0 - 1200.0 nm | 750.0 - 1200.0 nm | 750.0 - 1200.0 nm | 750.0 - 1200.0 nm | 750.0 - 1200.0 nm |
| 公差h | -0.075 mm | -0.09 mm | -0.11 mm | -0.11 mm | -0.13 mm | -0.13 mm |
| 公差L1 | ± 0.3 mm | ± 0.3 mm | ± 0.2 mm | ± 0.2 mm | ± 0.4 mm | ± 0.4 mm |
| 公差L2 | ± 0.3 mm | ± 0.3 mm | ± 0.2 mm | ± 0.2 mm | ± 0.4 mm | ± 0.4 mm |
| 涂层规格 |
1x T:R=50:50±5% @750-1200 nm 4x R<0.5% @750-1200 nm |
1x T:R=50:50±5% @750-1200 nm 4x R<0.5% @750-1200 nm |
1x T:R=50:50±5% @750-1200 nm 4x R<0.5% @750-1200 nm |
1x T:R=50:50±5% @750-1200 nm 4x R<0.5% @750-1200 nm |
1x T:R=50:50±5% @750-1200 nm 4x R<0.5% @750-1200 nm |
1x T:R=50:50±5% @750-1200 nm 4x R<0.5% @750-1200 nm |
| 零件号 | G335508000 | G335515000 | G335518000 | G335519000 | G335528000 | G335529000 |
适用于光束分光与合光，可实现灵活的光学系统设计
透射光束不会产生角度或横向偏移，从而确保高精度的光束对准
反射光束与透射光束沿相同光路传播，可确保一致的光学时序与光程长度
产品采用N-BK7玻璃打造，结构紧凑坚固，易于系统集成
专为低功率激光应用设计（在1064 nm波长、10 ns脉冲条件下，激光损伤阈值为0.1 J / cm2）
还可选配其他分光比

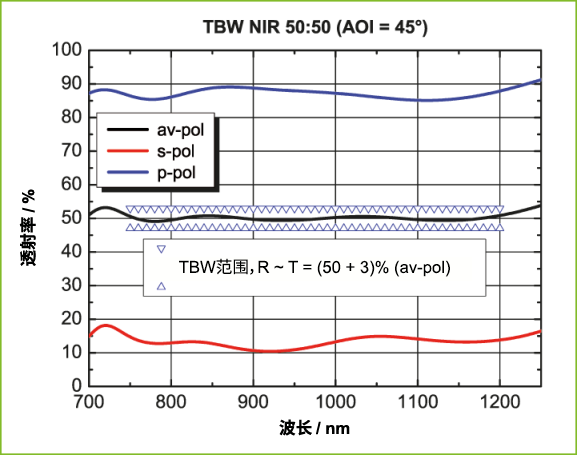

针对非偏振光，反射率与透射率保持约±5%的一致性，同时吸收率< 5 %，从而实现稳定均衡的分光效果
宽带抗反射涂层（ARB2-NIR）可降低近红外波段的反射损耗
光束偏转角公差为8角分，即便存在轻微对准变化，仍可保持光束精度
