DLHS NIR 1064 nm介质膜平面反射镜
LINOS® DLHS NIR 1064 nm介质膜平面反射镜专为大功率、高能量激光应用而设计，具有卓越的可靠性和光学性能。其先进的介质NIR镀膜可抵抗激光损伤，并确保反射率高于99.8%。这款反射镜适用于45°入射角，并可提供精确的90°光束偏转，同时也可用作复杂光学系统中的短波通或二向色元件。
熔融石英基体具有优异的热稳定性和机械稳定性。超抛光前表面的RMS粗糙度 ≤ 1 nm，可最大程度减少散射并保持光束质量。这款反射镜具有极低的散射损耗，使其成为高性能激光系统中精密光束控制的理想选择。
| 产品 | 激光反射镜DLHS1064; 熔融石英; D=12.7 | 激光反射镜DLHS1064；熔融石英；D=22.4x31.5椭圆形 | 激光反射镜DLHS1064; 熔融石英; D=25 | 激光反射镜DLHS1064; 熔融石英; D=50 |
| 重量（kg） | 0.003 | 0.008 | 0.008 | 0.043 |
| 光学尺寸 | Ø 12.7 mm | Ø 22.4 - 31.5 mm | Ø 25.0 mm | Ø 50.0 mm |
| 光学中心厚度 | 5.0 mm | 5.0 mm | 5.0 mm | 10.0 mm |
| 形状 | 圆形 | 圆形 | 圆形 | 圆形 |
| 波长范围 | 1064.0 nm | 1064.0 nm | 1064.0 nm | 1064.0 nm |
| 涂层规格 | 1x R>99.8% @1064 nm，T>80% @532 nm 1x 无涂层 |
1x R>99.8% @1064 nm，T>80% @532 nm 1x 无涂层 |
1x R>99.8% @1064 nm，T>80% @532 nm 1x 无涂层 |
1x R>99.8% @1064 nm，T>80% @532 nm 1x 无涂层 |
| 基材 | 熔融石英 | 熔融石英 | 熔融石英 | 熔融石英 |
| 入射角 (AOI) | 45 deg | 45 deg | 45 deg | 45 deg |
| 平行度 | 5.0 | 5.0 | 5.0 | 5.0 |
| 零件号 | G340761000 | G340762000 | G340763000 | G340765000 |
这种UV大功率介质膜反射镜专为高能激光应用而设计，可在高激光强度下提供稳定的性能，并最大程度降低光学损伤或系统停机的风险
入射角为45°、光束偏转角为90°的光束偏转镜
也可用作二向色镜/长波通反射镜，功能多样，可灵活集成到多波长设置中
抛光背面可最大程度减少杂散反射和散射，从而提高光束质量和测量精度
极低的散射损耗可保持光束强度和均匀性，从而满足精密应用的需求
熔融石英基材即使在高激光功率下也能确保高热稳定性和最小变形
前表面RMS ≤ 1 nm的高精度抛光可最大程度减少散射和波前畸变，从而保持高光束质量

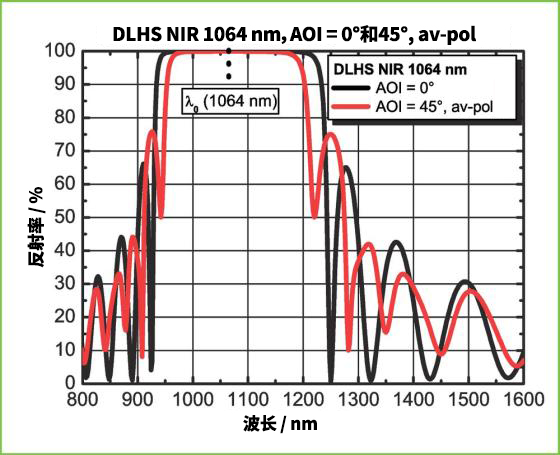

在1064 nm波长、AOI = 45°（平均偏振）的条件下，保证反射率 > 99.8%
当波长λ = 532 nm和810 nm时，透射率 > 80%，可实现二次波长的高效传输，支持双波长应用；通过在背面附加增透 (AR) 膜，可实现透射率 > 90%
在1064 nm波长、11 ns激光脉冲 (s-on-1) 且频率为10 Hz的条件下，损伤阈值H∞ > 30 J/cm2
DLHS NIR 1064 nm介质膜平面反射镜的结构设置示例
