Achromate NIR, positiv, ungefasst
LINOS® NIR-Achromate bieten eine hervorragende optische Leistung für anspruchsvolle Bildgebungs- und Strahlformungsanwendungen, insbesondere im Nahinfrarotbereich. Diese unmontierten Achromate bestehen aus einer konvexen Kronglaslinse mit geringer Dispersion und einer konkaven Flintglaslinse mit hoher Dispersion. Diese durchdachte Kombination minimiert sowohl die längschromatische als auch die sphärische Aberration und gewährleistet damit scharfe, kontrastreiche Bildergebnisse im gesamten NIR-Bereich. Präzisionsgefertigte, gekittete Doppellinsen mit engen Brennweitentoleranzen und minimaler Wellenfrontverzerrung ermöglichen eine optimale Fokussierung des Laserstrahls und eine zuverlässige Leistung in einem breiten Spektrum von Bildgebungsanwendungen. Dazu zählen auch solche, die eine hohe Präzision im nahen Infrarotbereich erfordern.
Unsere Achromate zeichnen sich durch eine hervorragende Korrektur der sphärischen Aberration aus und sind somit ideal für monochromatische Anwendungen sowie für die Verwendung bei zwei ausgewählten Wellenlängen geeignet. Die unmontierten Achromate lassen sich leicht montieren. Es ist ein großes Sortiment an LINOS-Halterungen in verschiedenen Größen erhältlich, darunter eine umfangreiche Auswahl an Objektträgern.
Unser Portfolio umfasst Standard-NIR-Achromate in verschiedenen Größen und Brennweiten, die alle mit einer Breitband-Antireflexbeschichtung (ARB2 NIR) für optimale Transmission und minimale Reflexion ausgestattet sind. Kundenspezifische Designs, spezielle Beschichtungen oder größere Stückzahlen sind auf Anfrage erhältlich. Bitte kontaktieren Sie uns, um ein Angebot anzufordern.
Im Dokumentenbereich stehen für ein komfortables optisches Design ZEMAX-Dateien zum Download bereit. Zusätzlich zu den optischen Daten und der spezifischen Glasart werden für jeden Achromat-Typ detaillierte Toleranzspezifikationen bereitgestellt. Diese ermöglichen präzise und zuverlässige Berechnungen für Ihr optisches System.
Neben unserem Standardportfolio bieten wir auch individuell angepasste optische Designs, anwendungsspezifische Beschichtungen sowie skalierbare Produktionsmengen an. Um ein individuelles Angebot zu erhalten, wenden Sie sich bitte an unser Vertriebsteam.
Hinweis: f = Brennweite, s = Objektabstand, s' = Bildabstand, Ø = Linsendurchmesser, dm = Mittendicke, dr = Randdicke, h = Scheitelpunkt der Hauptlinse (h = dm – dr – h'), h' = Sagittalhöhe des Scheitelpunkts der Nebenlinse, F, F' = Brennpunkte, H, H' = Hauptpunkte; Toleranzen: Brennweite f: ±1% Bildabstand s': ±1%

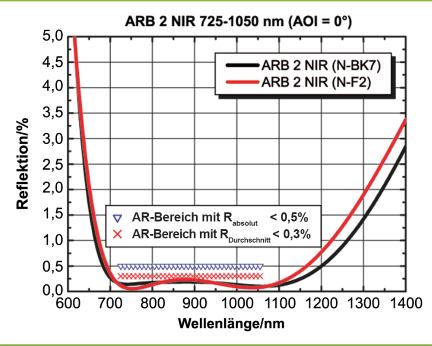

Spezifikationen Breitband-Antireflexbeschichtung ARB2 NIR:
Garantierte Restreflexion < 0.5 % für Winkel der Einfallsebene 0° ≤ AOI ≤ 15° im AR-Bereich Typische durchschnittliche Restreflexion < 0.3 % für Winkel der Einfallsebene 0° ≤ AOI ≤ 15° im AR-Bereich Schwellwert für Schädigung: H∞ > 30 J / cm² für 11 ns-Laserpulse (s-on-1) bei 1064 nm und 10 Hz Typischer AR-Bereich: 725-1050 nm Design anpassbar an den Spektralbereich von 600 nm ≤ λ ≤ 1400 nm und an höhere Einfallswinkel
| Produkt | Achr. NIR ARB2; D=22.4; F=60 | Achr. NIR ARB2; D=31.5; F=140 | Achr. NIR ARB2; D=12.5; F=35 |
| Form | Kreisförmig | Kreisförmig | Kreisförmig |
| Brenn- weite |
60,0 mm | 140,0 mm | 35,0 mm |
| Beschichtung | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR |
| Optikgröße | Ø 22,4 mm | Ø 31,5 mm | Ø 12,5 mm |
| Dicke des optischen Zentrums | 7,0 mm | 8,0 mm | 5,0 mm |
| Toleranzdicke | 0,2 mm | 0,2 mm | 0,2 mm |
| Optische Kantendicke | 5,1 mm | 5,9 mm | 3,9 mm |
| Optische Zentriergenauigkeit (min, sec) | 3.0 ' | 3.0 ' | 4.0 ' |
| Toleranz der Abmessungen der Optik | - 0,06 mm | - 0,07 mm | - 0,05 mm |
| f' bei X nm | 60,51 mm | 140,16 mm | 35,04 mm |
Minimale longitudinale chromatische Aberration für schärfere, farbgetreue Bilder
Minimale sphärische Aberration für präzise Fokussierung mit hoher Auflösung
Minimale Wellenfrontverzerrung für kontrastreiche Bildergebnisse
Enge Brennweitentoleranz für eine gleichbleibende, wiederholbare Systemleistung
Breitband-Antireflexbeschichtung zur Verbesserung der Transmission und Reduzierung von Blendungen (ARB2 NIR)
Die ZEMAX-Dateien auf der Registerkarte „Dokumente“ enthalten detaillierte Toleranzen für ein präzises optisches Design.
Bildgebung und Mikroskopie
Strahlformung
Beleuchtung
Aufbau optischer Bänke
