VIS-Strahlteilerwürfel
LINOS® VIS-Strahlteilerwürfel ermöglichen eine präzise Lichtsteuerung in optischen Systemen und bieten zuverlässige Leistung bei der Strahlteilung und -kombination. Sie erhalten die Strahlintegrität ohne Winkel- oder seitliche Abweichung und gewährleisten eine präzise Ausrichtung der reflektierten und transmitierten Lichtwege. Diese Würfel sind aus hochwertigem N-BK7-Glas gefertigt und bieten Beständigkeit in einem kompakten, robusten Design. Reflexion und Transmission liegen bei unpolarisiertem Licht bei etwa 50% und sorgen so für konsistente Ergebnisse über verschiedene Anwendungen hinweg. Die breitbandige Antireflexbeschichtung minimiert Verluste und verbessert den Wirkungsgrad sowie die Stabilität in Laser- und Photoniksystemen.
LINOS-Strahlteilerwürfel wurden für Laseranwendungen niedriger Leistung entwickelt und eignen sich für Labor- und Industrieumgebungen, in denen hohe Genauigkeit und Zuverlässigkeit gefordert sind. Das Strahlteilungsverhältnis lässt sich an die spezifischen Anwendungsanforderungen anpassen, was Flexibilität bietet und diese Würfel zu einer vielseitigen Lösung für komplexe optische Systeme macht.
Strahlteilerwürfel: h Höhe, L1 Breite, L2 Länge
| Produkt | Strahlteilerwürfel VIS; N-BK7; L=5 | Strahlteilerwürfel VIS; N-BK7; L=10 | Strahlteilerwürfel VIS; N-BK7; L=12,5 | Strahlteilerwürfel VIS; N-BK7; L=16 | Strahlteilerwürfel VIS; N-BK7; L=20 | Strahlteilerwürfel VIS; N-BK7; L=25 | Strahlteilerwürfel VIS; N-BK7; L=30 |
| Gewicht (kg) | 3,0E-4 | 0,003 | 0,005 | 0,01 | 0,02 | 0,039 | 0,068 |
| Form | Würfel | Würfel | Würfel | Würfel | Würfel | Würfel | Würfel |
| Optikgröße | 5,0 mm | 10,0 mm | 12,5 mm | 16,0 mm | 20,0 mm | 25,0 mm | 30,0 mm |
| Optisches Substrat | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| Freidurchmesser | Ø 4,0 mm | Ø 8,0 mm | Ø 10,0 mm | Ø 14,0 mm | Ø 16,0 mm | Ø 21,0 mm | Ø 26,5 mm |
| Wellenlängenbereich | 400,0 – 750,0 nm | 400,0 – 750,0 nm | 400,0 – 750,0 nm | 400,0 – 750,0 nm | 400,0 – 750,0 nm | 400,0 – 750,0 nm | 400,0 – 750,0 nm |
| Toleranz h | -0,075 mm | -0,09 mm | -0,11 mm | -0,11 mm | -0,13 mm | -0,13 mm | -0,16 mm |
| Toleranz L1 | ± 0,3 mm | ± 0,3 mm | ± 0,2 mm | ± 0,2 mm | ± 0,4 mm | ± 0,4 mm | ± 0,4 mm |
| Toleranz L2 | ± 0,3 mm | ± 0,3 mm | ± 0,2 mm | ± 0,2 mm | ± 0,4 mm | ± 0,4 mm | ± 0,4 mm |

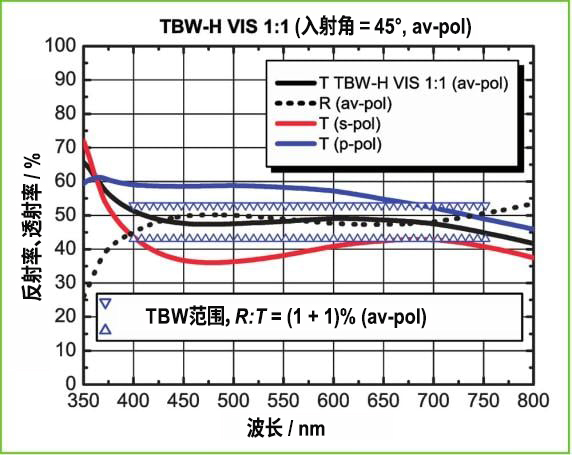

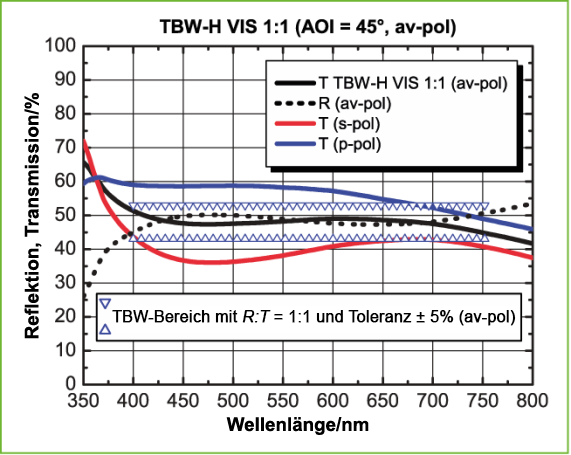

| Beschichtungsspezifikation | 1x T:R=50:50±5% bei 400–750 nm 4x R<0,5% bei 450–700 nm |
1x T:R=50:50±5% bei 400–750 nm 4x R<0,5% bei 450–700 nm |
1x T:R=50:50±5% bei 400–750 nm 4x R<0,5% bei 450–700 nm |
1x T:R=50:50±5% bei 400–750 nm 4x R<0,5% bei 450–700 nm |
1x T:R=50:50±5% bei 400–750 nm 4x R<0,5% bei 450–700 nm |
1x T:R=50:50±5% bei 400–750 nm 4x R<0,5% bei 450–700 nm |
1x T:R=50:50±5% bei 400–750 nm 4x R<0,5% bei 450–700 nm |
Zum Aufteilen oder Zusammenführen von Lichtstrahlen, ermöglicht flexibles optisches Systemdesign
Keine Winkel- oder Seitenabweichung der übertragenen Strahlen, gewährleistet eine hochpräzise Strahlausrichtung
Reflektierte und transmitierte Strahlen durchlaufen identische optische Pfade, was eine konsistente optische Zeitsteuerung und Weglänge gewährleistet
Kompakte, robuste Geräte aus N-BK7-Glas für eine einfache Integration
Entwickelt für den Einsatz mit Lasern mit geringer Leistung (0,1 J/cm2 bei 10 ns Impulsen bei 1064 nm)
Optional mit anderen Strahlteilungsverhältnissen erhältlich
Reflexion ≈ Transmission ±5% bei unpolarisiertem Licht und Absorption <5% ermöglichen eine konsistente, ausgewogene Aufteilung
Breitband-AR-Beschichtung reduziert Reflexionsverluste im gesamten NIR-Wellenlängenbereich
8 Toleranz der Strahlablenkung von einer Bogenminute; gewährleistet Strahlgenauigkeit selbst bei geringfügigen Ausrichtungsabweichungen
