NIR-Strahlteilerplatten, rund
Unsere runde LINOS®-NIR-Strahlteilerplatte ist für die präzise Aufteilung oder Kombination von Strahlen in optischen Nahinfrarotsystemen ausgelegt und deckt einen breiten Wellenlängenbereich von 700 bis 1200 nm ab. Sie besteht aus hochwertigem N-BK7-Glas und verfügt über eine Breitband-Antireflexbeschichtung (ARB2 NIR) auf der zweiten Oberfläche, um Reflexionen zu minimieren und die Transmissionseffizienz zu maximieren. Unser Standardmodell liefert ein Verhältnis von Reflexion zu Transmission von 50:50 für unpolarisiertes Licht bei einem Einfallswinkel von 45°. Dank ihrer hohen Zerstörschwelle eignen sich diese Platten ideal für anspruchsvolle Laser-, Bildgebungs- und Spektroskopieanwendungen, die eine zuverlässige Leistung mit geringen Verlusten erfordern.
Dank ihrer hohen Zerstörschwelle eignen sich diese Platten ideal für Laser-, Bildgebungs- und Spektroskopieanwendungen, die eine robuste und verlustarme Leistung erfordern. Für größere Stückzahlen oder spezifische Anforderungen sind Sonderanfertigungen erhältlich. Dazu gehören alternative Größen, Materialien und Beschichtungen. Kontaktieren Sie uns, um eine kundenspezifische Lösung zu erhalten.
| Gewicht (kg) | 0,006 |
| Form | Kreisförmig |
| Optikgröße | Ø 25,4 mm |
| Substrat | N-BK7 |
| Dicke des optischen Zentrums | 5,0 mm |
| Parallelität | 30,0 |
| Freidurchmesser | Ø 24,0 mm |
| Wellenlängenbereich | 700,0 – 1200,0 nm |
| Toleranz Ø | -0,15 mm |
| Mittendicken-Toleranz | ± 0,1 mm |
| Ebenheit der Rückseite (λ) | 1/2 |
| Transmission (%) (unpolarisiert) bei Nennwellenlänge | 50,0 |
| Reflektivität | 50,0 |
| Ebenheit (λ) | 1/4 |
| Einfallswinkel (AOI) | 45 Grad |
| Beschichtungsspezifikation | 1x T:R=50:50±5% bei 700–1200 nm 1x AR-beschichtet |
Zum Aufteilen oder Kombinieren von Strahlen, wodurch eine flexible Strahlführung und interferometrische Aufbauten ermöglicht werden
N-BK7-Glas, das eine hohe optische Qualität und zuverlässige Leistung gewährleistet
Breitband-Antireflexbeschichtung auf der zweiten Oberfläche (ARB2 NIR, 700–1200 nm), wodurch Reflexionsverluste reduziert und die Transmissionseffizienz verbessert werden

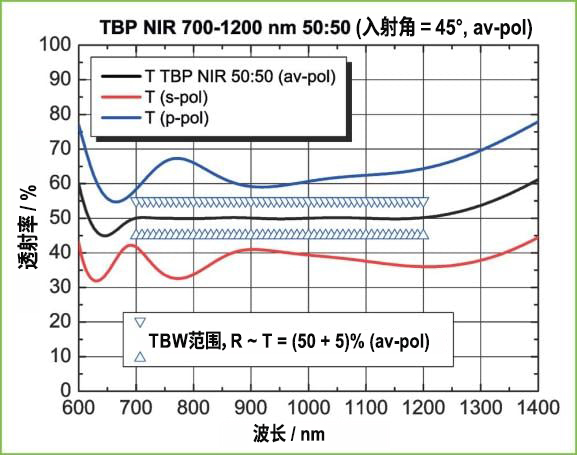

Reflexionsgrad = 50 ± 5% bei unpolarisiertem Licht (700–1200 nm), was eine gleichmäßige Strahlteilung ermöglicht
Transmission = 50 ± 5% für unpolarisiertes Licht (700–1200 nm), was eine gleichbleibende Ausgangsleistung in beiden Strahlengängen gewährleistet
AOI = 45°, ermöglicht einfache Ausrichtung in optischen Standardkonfigurationen
Für größere Mengen sind kundenspezifische Optionen verfügbar. Bitte kontaktieren Sie uns für ein individuelles Angebot.
