TEIL/ EXACTD-332
EXACTD-332 – Einfallswinkel-Photodiodenmodul
Die EXACTD®-Plattform von Excelitas wurde für den Einsatz in Laser-Warnempfängersystemen entwickelt, um präzise Informationen zum Einfallswinkel (AoA) aus dem direkten und indirekten Streulicht von Laserentfernungsmessern, Zielmarkierer und aktiven elektrooptischen Lasersystemen (E.O.) zu erkennen und bereitzustellen.
Das 3-Bit-Gray-Code-Design des EXACTD ermöglicht die Codierung des Einfallswinkel (AoA) mit einer Winkelauflösung von ±6,.0°, entweder im Azimut oder in der Elevation, abhängig von der Ausrichtung des Moduls, über das ±45°-Sichtfeld (FoC).

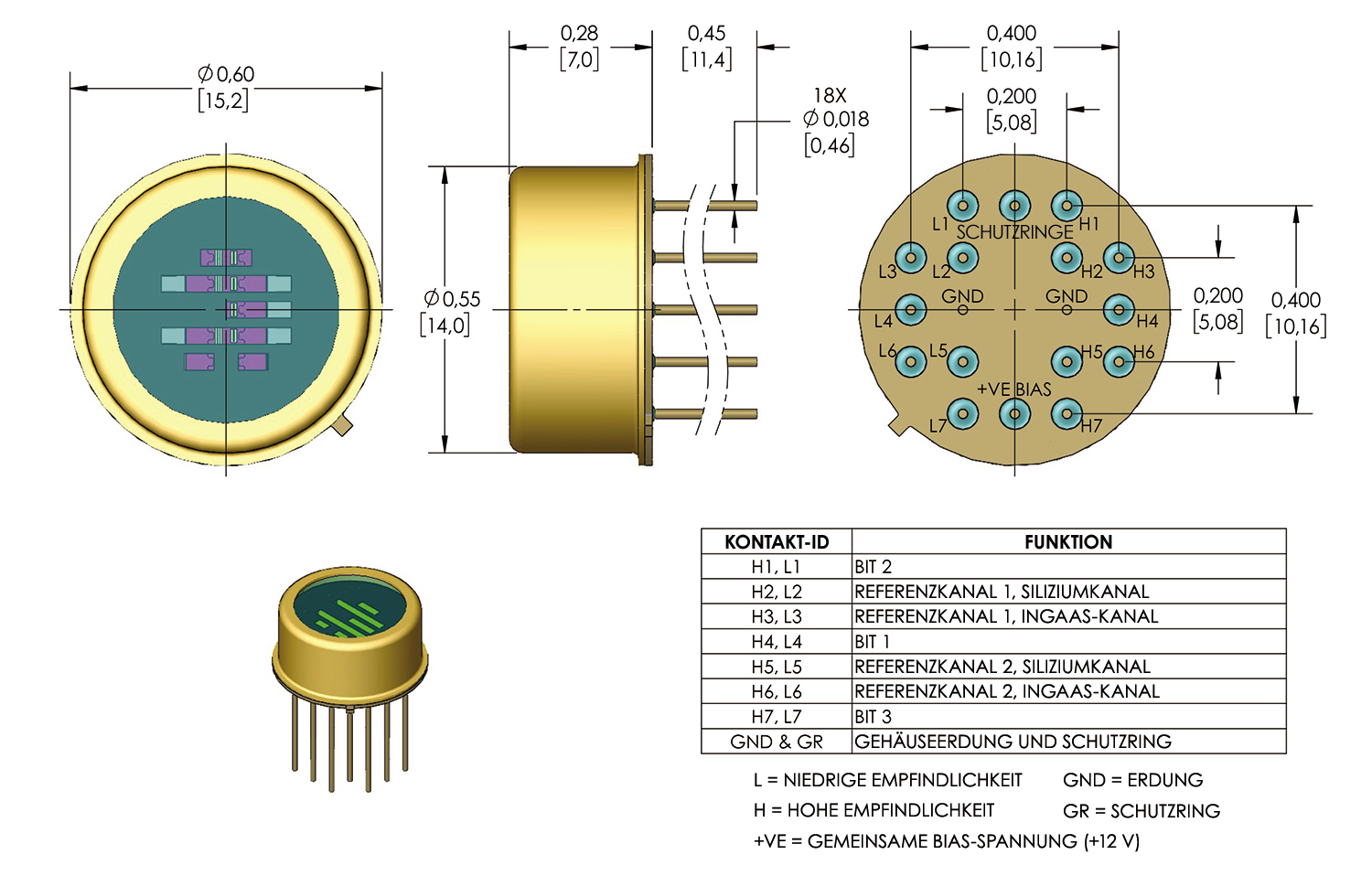

Die Si- und InGaAs-Detektoranordnungen haben einen kombinierten spektralen Empfindlichkeitsbereich von 500 bis 1650 nm in einer kleinen kompakten TO-8-Dose.
Hauptmerkmale:

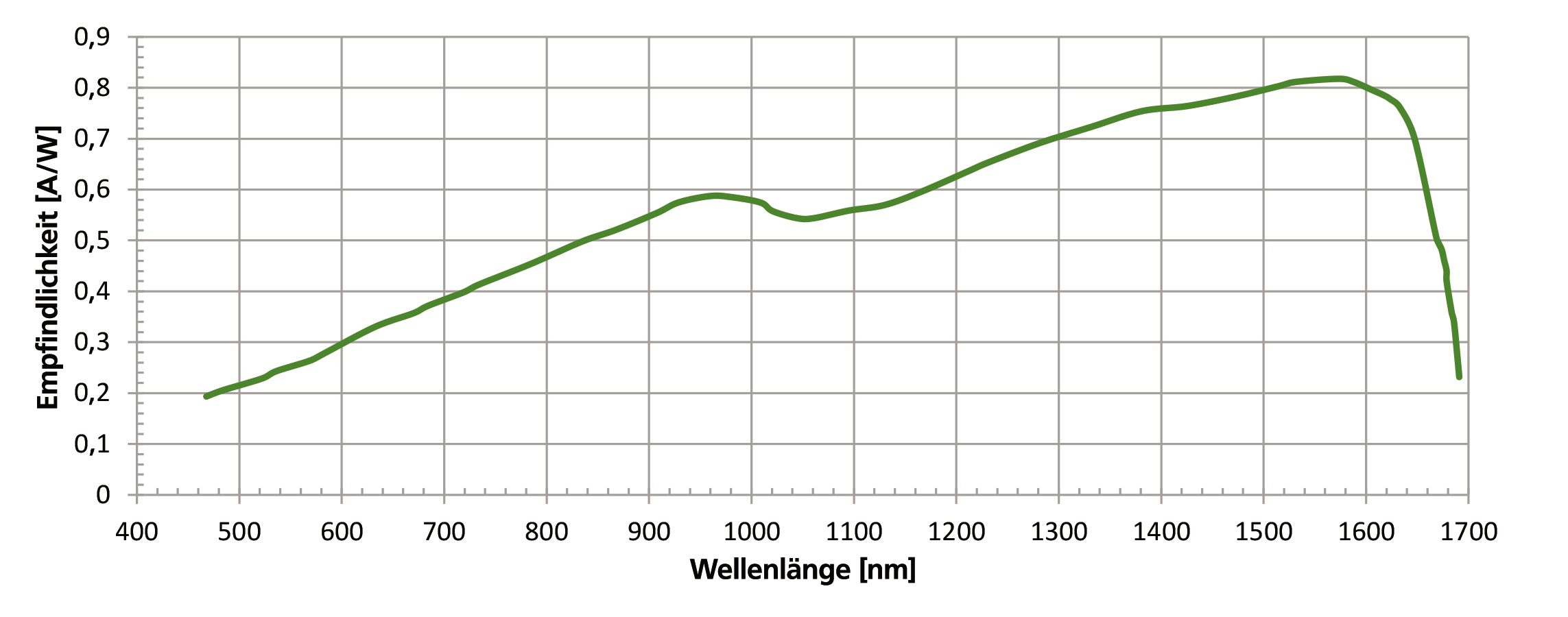

- Spektraler Empfindlichkeitsbereich von 500 bis 1650 nm
- 3-Bit-Design für präzise ±6,0˚ Genauigkeit des Einfallswinkels (AoA), entweder in Azimut oder Elevation
- FOV ist ±45˚ sowohl für den Azimut- als auch für den Elevationswinkel
- Kanäle mit niedriger und hoher Empfindlichkeit für einen großen Dynamikbereich
- In jeder Photodiodenanordnung sind zwei Referenzkanäle zur Bestimmung des Basislinien-Signalpegels vorgesehen
- Rauschstrom pro Element (pA/
√ Hz): 0,2 - Typische Kapazität pro Element (pF): 13,5
- Typische Einfallswinkelgenauigkeit (AoA) (RMS-Fehler) (º): 6,0
- Maximaler Zeigefehler (º): 1,8
- Rauschstrom pro Element (pA/
√ Hz): 0,2 - Typische Kapazität pro Element (pF): 13,5
- Typische Einfallswinkelgenauigkeit (AoA) (RMS-Fehler) (º): 6,0
- Maximaler Zeigefehler (º): 1,8
