LINOS Motorisierte Strahlaufweitungen mit variabler Vergrößerung

LINOS Motorisierte Strahlaufweitungen mit variabler Vergrößerung

Die motorisierte Versionen unseres bekannten variablen Strahlaufweiters von LINOS® bietet die Möglichkeit vollautomatische Lasermaterialbearbeitungssysteme zu entwickeln und erlaubt damit eine maximale Freiheit bei der Konzeption von Lasersystemen. Kürzere Einrichtzeiten können realisiert werden, wobei die Laserschutzklasse beim Nachjustieren des Systems erhalten bleibt. Individuelle Voreinstellungen für Laserstrahlvergrößerung und Divergenz werden gespeichert und können über die mitgelieferte Windows™-Software gesteuert werden.

  • Kontinuierlich variable Vergrößerung 1x … 4x oder 2x … 8x für Wellenlängen von 340–360 nm, 515–540 nm oder 1030–1080 nm
  • Quarzdesign
  • Kontinuierliche Einstellung der Divergenz des Ausgangsstrahls
  • Software läuft unter Windows™ (Win10)
  • Reduzierung der Maschineneinrichtzeiten durch automatischen Wechsel der Vergrößerung
  • Beibehaltung der Laserschutzklasse beim Nachjustieren des Strahlaufweiters
  • All-in-One-Design mit integrierter Steuerung
  • CE- und ROHS-konform
  • IP 20-konform

Handbücher, 3D-Zeichnungen und Datenblätter für jedes Objektiv finden Sie im Q-Shop unter „Docs + Drawings“.

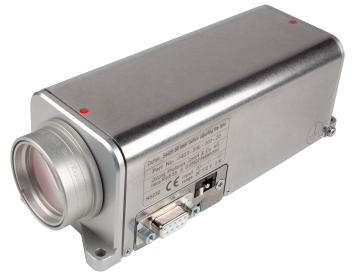

Farblos eloxierte, motorisierte Strahlaufweitung mit variabler Vergrößerung​​​​​​​

Natürlich eloxierte, motorisierte LINOS Strahlaufweitung mit variabler Vergrößerung​​​​​​​



LINOS motorisierte Strahlaufweitung mit variabler Vergrößerung​​​​​​​, 1x–4x, Quarzglas

Artikel-Nr.

Produktbeschreibung

Wellenlänge

Maximaler Eingangsstrahldurchmesser
begrenzt bei 1/e²

Linsenelemente

PC-Schnittstelle





(nm)

(mm)





4401-596-000-20

Strahlaufweitung mot. 1x…4x
340–360 nm USB 2.0

340 – 360

8

5

SubD9/RS232

4401-596-000-21

Strahlaufweitung mot. 1x…4x
515–540 nm SubD9/RS232

340 – 360

8

5

Phoenix Contact/RS232

4401-596-000-22

Strahlaufweitung mot. 1x…4x
515–540 nm Phoenix Contact

340 – 360

8

5

USB 2.0

4401-597-000-20

Strahlaufweitung mot. 1x…4x
515–540 nm USB 2.0

515 – 540

8

5

SubD9/RS232

4401-597-000-21

Strahlaufweitung mot. 1x…4x
1030–1080 nm SubD9/RS232

515 – 540

8

5

Phoenix Contact/RS232

4401-597-000-22

Strahlaufweitung mot. 1x…4x
1030–1080 nm Phoenix Contact

515 – 540

8

5

USB 2.0

4401-598-000-20

Strahlaufweitung mot. 1x…4x
1030–1080 nm USB 2.0

1030 – 1080

8

5

SubD9/RS232

4401-598-000-21

Strahlaufweitung mot. 1x…4x
340–360 nm USB 2.0

1030 – 1080

8

5

Phoenix Contact/RS232

4401-598-000-22

Strahlaufweitung mot. 1x…4x
515–540 nm SubD9/RS232

1030 – 1080

8

5

USB 2.0



LINOS motorisierte Strahlaufweitung mit variabler Vergrößerung​​​​​​​, 2x–8x, Quarzglas



Artikel-Nr.

Produktbeschreibung

Wellenlänge

Maximaler Eingangsstrahldurchmesser
begrenzt bei 1/e²

Linsenelemente

PC-Schnittstelle





(nm)

(mm)





4401-516-000-20

Strahlaufweitung mot. 2x…8x
340–360 nm SubD9/RS232

340 – 360

6

5

SubD9/RS232

4401-516-000-21

Strahlaufweitung mot. 2x…8x
340–360 nm Phoenix Contact

340 – 360

6

5

Phoenix Contact/RS232

4401-516-000-22

Strahlaufweitung mot. 2x…8x
340–360 nm USB 2.0

340 – 360

6

5

USB 2.0

4401-515-000-20

Strahlaufweitung mot. 2x…8x
515–540 nm SubD9/RS232

515 – 540

8

5

SubD9/RS232

4401-515-000-21

Strahlaufweitung mot. 2x…8x
515–540 nm Phoenix Contact

515 – 540

8

5

Phoenix Contact/RS232

4401-515-000-22

Strahlaufweitung mot. 2x…8x
515–540 nm USB 2.0

515 – 540

8

5

USB 2.0

4401-514-000-20

Strahlaufweitung mot. 2x…8x
1030–1080 nm SubD9/RS232

1030 – 1080

8

5

SubD9/RS232

4401-514-000-21

Strahlaufweitung mot. 2x…8x
1030–1080 nm Phoenix Contact

1030 – 1080

8

5

Phoenix Contact/RS232

4401-514-000-22

Strahlaufweitung mot. 2x…8x
1030–1080 nm USB 2.0

1030 – 1080

8

5

USB 2.0

Allgemeine technische Merkmale:

  • 10 individuelle Voreinstellungen für Vergrößerung und Divergenz
  • Schnelle Einstellung von 1x auf 4x oder 2x auf 8x in weniger als 7 Sek.
  • Eingangsstrahldurchmesser max. = 31 mm / Zoomfaktor
  • Maximaler Ausgangsstrahldurchmesser 31 mm
  • Strahlführungsstabilität < 0,5 mrad
  • Inklusive Schutzglas​​​​​​​
  • Versionen 4401-596-000-xx natürlich eloxiert

Mechanik:

  • Mechanische Abmessungen: Länge 167 mm (1x–4x), 203 mm (2x–8x), Breite 58 mm, Höhe 55,5 mm
  • Mechanische Halterung mit Passstiften 6H7 (empfohlen) oder 39h11 Passung

Elektronik:

  • Verschiedene elektronische Schnittstellen: SubD9/ RS232, USB 2.0, Phoenix Contact/ RS232
  • Baud-Rate: 9600 bit/s
  • Eingangsspannung 7–12 V, Phoenix Contact 7–24 V

Laserbelastungswerte:

  • Laserbelastbarkeit-Beschichtung bis zu 4 J/cm² @355 nm mit 6 ns Pulsdauer, 100 Hz und 0,4 J/cm² @343 nm mit 200 fs Pulsdauer, 1 kHz
  • Laserbelastbarkeit-Beschichtung bis zu 20 J/cm² @532 nm mit 8 ns Pulsdauer, 100 Hz und 0,6 J/cm² @515 nm mit 204 fs Pulsdauer, 50 kHz
  • Laserbelastbarkeit-Beschichtung bis zu 40 J/cm² @1064 nm mit 12 ns Pulsdauer, 100 Hz und 0,9 J/cm² @1030 nm mit 291 fs Pulsdauer, 5 kHz
Motorisierter Strahlaufweiter mit variabler Vergrößerung – Technische Zeichnung
Motorisierter Strahlaufweitung mit variabler Vergrößerung, 2x–8x – Technische Zeichnung



c

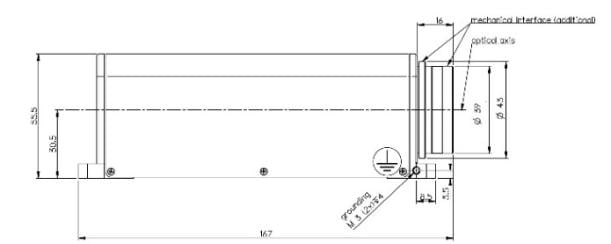

Motorisierter Strahlaufweitung mit variabler Vergrößerung, 1x–4x – Technische Zeichnung



LINOS motorisierte Strahlaufweitung mit variabler Vergrößerung​​​​​​​, 1x–4x, Quarzglas

Artikel-Nr.

Produktbeschreibung

Wellenlänge

Maximaler Eingangsstrahldurchmesser
begrenzt bei 1/e²

Linsenelemente

PC-Schnittstelle





(nm)

(mm)





4401-596-000-20

Strahlaufweitung mot. 1x…4x
340–360 nm USB 2.0

340 – 360

8

5

SubD9/RS232

4401-596-000-21

Strahlaufweitung mot. 1x…4x
515–540 nm SubD9/RS232

340 – 360

8

5

Phoenix Contact/RS232

4401-596-000-22

Strahlaufweitung mot. 1x…4x
515–540 nm Phoenix Contact

340 – 360

8

5

USB 2.0

4401-597-000-20

Strahlaufweitung mot. 1x…4x
515–540 nm USB 2.0

515 – 540

8

5

SubD9/RS232

4401-597-000-21

Strahlaufweitung mot. 1x…4x
1030–1080 nm SubD9/RS232

515 – 540

8

5

Phoenix Contact/RS232

4401-597-000-22

Strahlaufweitung mot. 1x…4x
1030–1080 nm Phoenix Contact

515 – 540

8

5

USB 2.0

4401-598-000-20

Strahlaufweitung mot. 1x…4x
1030–1080 nm USB 2.0

1030 – 1080

8

5

SubD9/RS232

4401-598-000-21

Strahlaufweitung mot. 1x…4x
340–360 nm USB 2.0

1030 – 1080

8

5

Phoenix Contact/RS232

4401-598-000-22

Strahlaufweitung mot. 1x…4x
515–540 nm SubD9/RS232

1030 – 1080

8

5

USB 2.0



LINOS motorisierte Strahlaufweitung mit variabler Vergrößerung​​​​​​​, 2x–8x, Quarzglas



Artikel-Nr.

Produktbeschreibung

Wellenlänge

Maximaler Eingangsstrahldurchmesser
begrenzt bei 1/e²

Linsenelemente

PC-Schnittstelle





(nm)

(mm)





4401-516-000-20

Strahlaufweitung mot. 2x…8x
340–360 nm SubD9/RS232

340 – 360

6

5

SubD9/RS232

4401-516-000-21

Strahlaufweitung mot. 2x…8x
340–360 nm Phoenix Contact

340 – 360

6

5

Phoenix Contact/RS232

4401-516-000-22

Strahlaufweitung mot. 2x…8x
340–360 nm USB 2.0

340 – 360

6

5

USB 2.0

4401-515-000-20

Strahlaufweitung mot. 2x…8x
515–540 nm SubD9/RS232

515 – 540

8

5

SubD9/RS232

4401-515-000-21

Strahlaufweitung mot. 2x…8x
515–540 nm Phoenix Contact

515 – 540

8

5

Phoenix Contact/RS232

4401-515-000-22

Strahlaufweitung mot. 2x…8x
515–540 nm USB 2.0

515 – 540

8

5

USB 2.0

4401-514-000-20

Strahlaufweitung mot. 2x…8x
1030–1080 nm SubD9/RS232

1030 – 1080

8

5

SubD9/RS232

4401-514-000-21

Strahlaufweitung mot. 2x…8x
1030–1080 nm Phoenix Contact

1030 – 1080

8

5

Phoenix Contact/RS232

4401-514-000-22

Strahlaufweitung mot. 2x…8x
1030–1080 nm USB 2.0

1030 – 1080

8

5

USB 2.0

Allgemeine technische Merkmale:

  • 10 individuelle Voreinstellungen für Vergrößerung und Divergenz
  • Schnelle Einstellung von 1x auf 4x oder 2x auf 8x in weniger als 7 Sek.
  • Eingangsstrahldurchmesser max. = 31 mm / Zoomfaktor
  • Maximaler Ausgangsstrahldurchmesser 31 mm
  • Strahlführungsstabilität < 0,5 mrad
  • Inklusive Schutzglas​​​​​​​
  • Versionen 4401-596-000-xx natürlich eloxiert

Mechanik:

  • Mechanische Abmessungen: Länge 167 mm (1x–4x), 203 mm (2x–8x), Breite 58 mm, Höhe 55,5 mm
  • Mechanische Halterung mit Passstiften 6H7 (empfohlen) oder 39h11 Passung

Elektronik:

  • Verschiedene elektronische Schnittstellen: SubD9/ RS232, USB 2.0, Phoenix Contact/ RS232
  • Baud-Rate: 9600 bit/s
  • Eingangsspannung 7–12 V, Phoenix Contact 7–24 V

Laserbelastungswerte:

  • Laserbelastbarkeit-Beschichtung bis zu 4 J/cm² @355 nm mit 6 ns Pulsdauer, 100 Hz und 0,4 J/cm² @343 nm mit 200 fs Pulsdauer, 1 kHz
  • Laserbelastbarkeit-Beschichtung bis zu 20 J/cm² @532 nm mit 8 ns Pulsdauer, 100 Hz und 0,6 J/cm² @515 nm mit 204 fs Pulsdauer, 50 kHz
  • Laserbelastbarkeit-Beschichtung bis zu 40 J/cm² @1064 nm mit 12 ns Pulsdauer, 100 Hz und 0,9 J/cm² @1030 nm mit 291 fs Pulsdauer, 5 kHz
Motorisierter Strahlaufweiter mit variabler Vergrößerung – Technische Zeichnung
Motorisierter Strahlaufweitung mit variabler Vergrößerung, 2x–8x – Technische Zeichnung



c
Motorisierter Strahlaufweitung mit variabler Vergrößerung, 1x–4x – Technische Zeichnung
