N-BK7 Gefasste symmetrisch-konkave Linsen, NIR
Unsere symmetrisch-konkaven LINOS®-Linsen werden aus hochwertigem N-BK7-Optikglas mit NIR-Beschichtung hergestellt und sind in verschiedenen Brennweiten und Durchmessern erhältlich, um vielfältige optische Anwendungen zu unterstützen. Sie eignen sich ideal für die Strahlaufweitung und die kontrollierte Divergenz von kollimiertem Licht. Darüber hinaus sind sie für Systeme geeignet, die eine geringe sphärische Aberration und eine ausgewogene Leistungsfähigkeit erfordern. Jede Linse wird unter Einhaltung strenger Toleranzen aus N-BK7-Glas von bewährten Lieferanten hergestellt, wodurch eine gleichbleibende optische Qualität gewährleistet wird. Unsere Produktpalette umfasst sowohl gefasste Linsen mit einem schwarz eloxierten und gravierten Aluminiumgehäuse als auch ungefasste Ausführungen, die sich flexibel integrieren lassen.
Unsere gefassten symmetrisch-konkaven Linsen werden aus hochwertigem N-BK7-Glas gefertigt und lassen sich nahtlos in die LINOS Microbench- und Nanobench-Systeme integrieren. Die engen Brennweitentoleranzen sorgen für eine einheitliche Systemintegration und ein zuverlässiges optisches Verhalten.
Diese Linsen zeichnen sich durch zwei identische Krümmungsradien aus und ermöglichen eine präzise optische Abbildung. Sie sind ideal für Anwendungen, bei denen eine kontrollierte Strahldivergenz erforderlich ist. Die ARB2-NIR-Breitband-Antireflexbeschichtung gewährleistet eine hohe Transmission im Bereich von 725 bis 1050 nm und bietet eine hervorragende Laserschadensbeständigkeit, was zu einer hohen Zerstörschwelle und einer zuverlässigen Leistungsfähigkeit in anspruchsvollen Umgebungen führt.
Zur Unterstützung bei der optischen Auslegung und Simulation werden ZEMAX-Dateien bereitgestellt. Bei kundenspezifischen Anforderungen oder der Produktion größerer Stückzahlen kontaktieren Sie uns bitte, um ein auf Ihre technischen Daten zugeschnittenes Angebot zu erhalten.
Hinweis: f = Brennweite (Objektseite), f' = Brennweite (Bildseite), s = Objektabstand, s' = Schnittweite, Ø = Linsendurchmesser, dm = Mittendicke, dr = Randdicke, h = Scheitelpunkt der Primärlinse, h' = sagittale Höhe des Sekundärscheitelpunkts, F, F' = Brennpunkte, H, H' = Hauptpunkte; Toleranzen: Brennweite f: ±2% Bildabstand s': ±2%
Hinweis: Dmech: Außenhalterung, DCA: Freie Apertur, Doptisch: optische Größe, RR: Sicherungsring

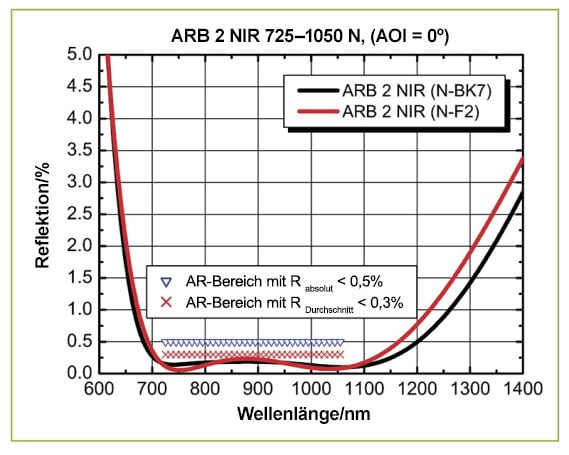

Spezifikationen Breitband-Antireflexbeschichtung ARB2 NIR:
- Garantierte Restreflexion < 0.5 % bei Einfallswinkeln von 0° ≤ AOI ≤ 15° im AR-Bereich
- Typische, durchschnittliche Restreflexion < 0.3 % bei Einfallswinkeln von 0° ≤ AOI ≤ 15° im AR-Bereich
- Zerstörschwelle H∞ > 30 J / cm² für 11-ns-Laserimpulse (s-on-1) bei 1064 nm und 10 Hz
- Typischer AR-Bereich: 725–1050 nm
- Das Design ist an den Spektralbereich von 600 nm ≤ λ ≤ 1400 nm sowie an größere Einfallswinkel anpassbar.
| Produkt | Bikonkav-Linse; N-BK 7; D=10; F=-10; gefasst [ARB2-NIR] | Bikonkav-Linse; N-BK 7; D=12,7; F=-50; gefasst [ARB2-NIR] | Bikonkav-Linse; N-BK 7; D=22,4; F=-20; gefasst [ARB2-NIR] | Bikonkav-Linse; N-BK 7; D=22,4; F=-50; gefasst [ARB2-NIR] | Bikonkav-Linse; N-BK 7; D=22,4; F=-40; gefasst [ARB2-NIR] | Bikonkav-Linse; N-BK 7; D=22,4; F=-150; gefasst [ARB2-NIR] | Bikonkav-Linse; N-BK 7; D=12,7; F=-20; gefasst [ARB2-NIR] | Bikonkav-Linse; N-BK 7; D=12,7; F=-100; gefasst [ARB2-NIR] | Bikonkav-Linse; N-BK 7; D=22,4; F=-30; gefasst [ARB2-NIR] | Bikonkav-Linse; N-BK 7; D=22,4; F=-100; gefasst [ARB2-NIR] | Bikonkav-Linse; N-BK 7; D=25,4; F=-50; gefasst [ARB2-NIR] | Bikonkav-Linse; N-BK 7; D=12,7; F=-200; gefasst [ARB2-NIR] |
| Optikgröße | Ø 10,0 mm | Ø 12,7 mm | Ø 22,4 mm | Ø 22,4 mm | Ø 22,4 mm | Ø 22,4 mm | Ø 12,7 mm | Ø 12,7 mm | Ø 22,4 mm | Ø 22,4 mm | Ø 25,4 mm | Ø 12,7 mm |
| Brenn- weite |
-10,0 mm | -50,0 mm | -20,0 mm | -50,0 mm | -40,0 mm | -150,0 mm | -20,0 mm | -100,0 mm | -30,0 mm | -100,0 mm | -50,0 mm | -200,0 mm |
| Mount | Nanobank | Nanobank | microbench | microbench | microbench | microbench | Nanobank | Nanobank | microbench | microbench | microbench | Nanobank |
| Gefasst | Gefasst | Gefasst | Gefasst | Gefasst | Gefasst | Gefasst | Gefasst | Gefasst | Gefasst | Gefasst | Gefasst | Gefasst |
| Optisches Substrat | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| Beschichtung | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR | ARB 2 NIR |
| Dicke des optischen Zentrums | 1,0 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm |
| Länge | 8,0 mm | 8,0 mm | 10,0 mm | 10,0 mm | 10,0 mm | 10,0 mm | 8,0 mm | 8,0 mm | 10,0 mm | 10,0 mm | 12,0 mm | 8,0 mm |
| Krümmungsradius 1 | -10,669 mm | -52,33 mm | -20,833 mm | -52,33 mm | -41,867 mm | -156,22 mm | -20,983 mm | -104,41 mm | -31,396 mm | -104,41 mm | -52,33 mm | -209,83 mm |
| Krümmungsradius 2 | 10,669 mm | 52,33 mm | 20,833 mm | 52,33 mm | 41,867 mm | 156,22 mm | 20,983 mm | 104,41 mm | 31,396 mm | 104,41 mm | 52,33 mm | 209,83 mm |
| Toleranzdicke | ± 0,15 mm | ± 0,1 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,1 mm | ± 0,1 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,1 mm |
| Optische Kantendicke | 3,5 mm | 2,3 mm | 7,2 mm | 3,9 mm | 4,5 mm | 2,3 mm | 3,5 mm | 1,9 mm | 5,6 mm | 2,7 mm | 4,6 mm | 1,7 mm |
| Optische Zentriergenauigkeit (min, sec) | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' |
| Toleranz der Abmessungen der Optik | - 0,09 mm | - 0,12 mm | - 0,13 mm | - 0,13 mm | - 0,13 mm | - 0,13 mm | - 0,12 mm | - 0,12 mm | - 0,13 mm | - 0,13 mm | - 0,15 mm | - 0,12 mm |
| Höhe | 1,24 mm | 0,39 mm | 3,27 mm | 1,21 mm | 1,53 mm | 0,4 mm | 0,98 mm | 0,19 mm | 2,07 mm | 0,6 mm | 1,56 mm | 0,1 mm |
| f' bei X nm | -10,12 mm -10,19 mm -10,36 mm |
-50,2 mm -50,55 mm -51,4 mm |
-19,84 mm -19,98 mm -20,31 mm |
-50,2 mm -50,55 mm -51,39 mm |
-40,11 mm -40,39 mm -41,07 mm |
-150,34 mm -151,4 mm -153,91 mm |
-19,98 mm -20,12 mm -20,46 mm |
-100,4 mm -101,1 mm -102,8 mm |
-30,02 mm -30,23 mm -30,73 mm |
-100,4 mm -101,1 mm -102,78 mm |
-50,2 mm -50,88 mm -51,4 mm |
-202,0 mm -203,4 mm -206,8 mm |
| Außendurchmesser der Halterung | 16,0 mm | 16,0 mm | 25,0 mm | 25,0 mm | 25,0 mm | 25,0 mm | 16,0 mm | 16,0 mm | 25,0 mm | 25,0 mm | 30,0 mm | 16,0 mm |
| Freie Apertur | 9,0 mm | 11,5 mm | 21,4 mm | 21,4 mm | 21,4 mm | 21,4 mm | 11,5 mm | 11,5 mm | 21,4 mm | 21,4 mm | 24,0 mm | 11,5 mm |
| Beschichtungsspezifikation | Auswählbar | Auswählbar | Auswählbar | Auswählbar | Auswählbar | Auswählbar | Auswählbar | Auswählbar | Auswählbar | Auswählbar | Auswählbar | Auswählbar |
| Teilenummer | G052401525 | G052403525 | G063058525 | G063061525 | G063060525 | G063063525 | G052402525 | G052404525 | G063059525 | G063062525 | G063892525 | G052405525 |
Enge Fertigungstoleranzen für hervorragende Leistung und präzise Montage
Standard-Vis-Beschichtung: ARB2 VIS (450–700 nm), entwickelt zur Transmissionsmaximierung über das gesamte sichtbare Spektrum hinweg
Gefasste Linsen lassen sich nahtlos in die LINOS Microbench- und Nanobench-Systeme integrieren
Fassung aus schwarz eloxiertem Aluminium mit Lasergravur
ZEMAX-Dateien stehen zur Verfügung und ermöglichen eine einfache Systemauslegung und -simulation
