Gefasste Plankonvexlinsen, ARB2-NIR

Excelitas bietet eine umfangreiche Auswahl an gefassten LINOS® Plankonvexlinsen an, die in einer Vielzahl von Brennweiten und Durchmessern erhältlich sind, sodass Sie problemlos die idealen Komponenten für Ihre Anwendung finden können. Es werden ausschließlich hochwertige Materialien namhafter Hersteller mit möglichst engen Toleranzen verwendet, um höchste Qualität zu gewährleisten. Zusätzlich zur gefassten Version mit einer hochwertigen, schwarz eloxierten und gravierten Aluminiumhalterung ist jede Linse auch ohne Fassung erhältlich, um eine bequeme individuell angepasste Integration zu ermöglichen.

Kontakt Jetzt bei DigiKey kaufen

Unsere gefassten Plankonvexlinsen lassen sich nahtlos in die LINOS Microbench- und Nanobench-Systeme integrieren. Die Plankonvexlinsen liefern präzise optische Leistung für Anwendungen, die eine kontrollierte Strahlfokussierung erfordern. Ihre engen Brennweitentoleranzen gewährleisten konsistente Systemintegration und zuverlässiges optisches Verhalten.

Die ARB2-NIR-Breitband-Antireflexbeschichtung gewährleistet eine hohe Transmission im Wellenlängenbereich von 725 bis 1050 nm und bietet eine hervorragende Laserschadensbeständigkeit, wodurch eine hohe Zerstörschwelle und eine zuverlässige Leistungsfähigkeit unter anspruchsvollen Bedingungen gewährleistet sind.

ZEMAX-Dateien werden zur Optimierung des optischen Designs und der Simulation bereitgestellt. Für kundenspezifische Spezifikationen oder die Produktion größerer Stückzahlen kontaktieren Sie uns bitte, um ein auf Ihre technischen Anforderungen zugeschnittenes Angebot zu erhalten.

Plano-Convex Lenses

Hinweis: f = Brennweite (Objektseite), f' = Brennweite (Bildseite), s = Objektabstand, s' = hintere Brennweite, Ø = Linsendurchmesser, dm = Mittendicke, dr = Randdicke, h = Hauptscheitelpunkt (h=dm–dr–h'), F, F' = Brennpunkte, H, H' = Hauptpunkte; Toleranzen: Brennweite f: ±2% Bildabstand s': ±2%

Plano-Convex Lenses Graphic

Hinweis: Dmech: Außenhalterung, DCA: Freidurchmesser, Doptisch: optische Größe, RR: Sicherungsring

Spezifikationen Breitband-Antireflexbeschichtung ARB2 NIR:

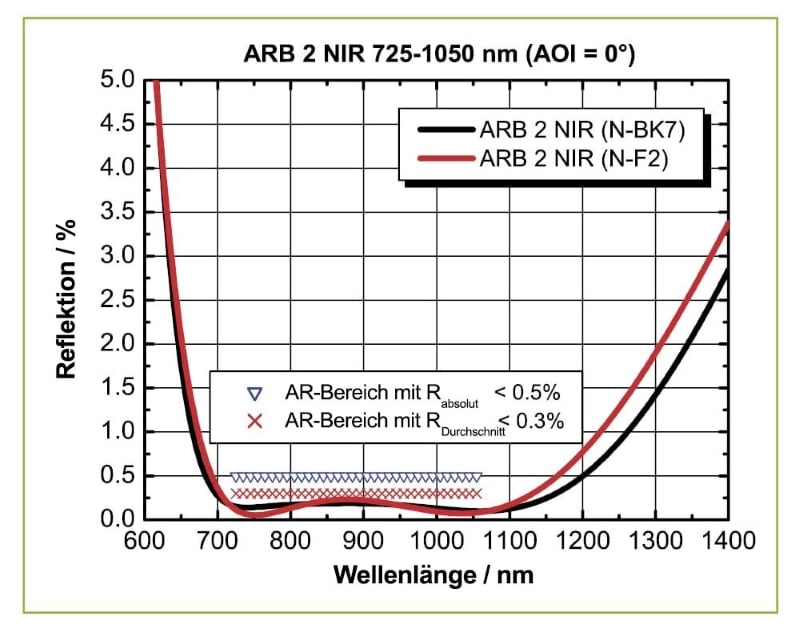

ARB-2-NIR-Reflektionsspektrum

  • Garantierte Restreflexion < 0.5 % bei Einfallswinkeln von 0° ≤ AOI ≤ 15° im AR-Bereich
  • Typische, durchschnittliche Restreflexion < 0.3 % bei Einfallswinkeln von 0° ≤ AOI ≤ 15° im AR-Bereich
  • Zerstörschwelle H∞ > 30 J / cm² für 11-ns-Laserimpulse (s-on-1) bei 1064 nm und 10 Hz
  • Typischer AR-Bereich: 725–1050 nm
  • Das Design ist an den Spektralbereich von 600 nm ≤ λ ≤ 1400 nm sowie an größere Einfallswinkel anpassbar

Produkt Plankonvexlinsen; N-BK7; D=12,7; F=150; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=12,7; F=200; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=12,7; F=300; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=8; F=8; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=10; F=10; gefasst [ARB2-NIR] Plankonvexlinsen; N-BaK4; D=10; F=15; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=12,5; F=20; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=12,5; F=25; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=12,7; F=30; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=12,7; F=50; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=12,7; F=80; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=12,7; F=100; gefasst [ARB2-NIR] Plankonvexlinsen; N-BaK2; D=6; F=10; gefasst [ARB2-NIR] Plankonvexlinsen; N-LaSF9; D=3; F=2,5; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=3; F=3; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=5; F=5; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=6; F=6; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=12,7; F=500; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=18; F=30; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=22,4; F=40; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=22,4; F=50; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=22,4; F=60; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=22,4; F=80; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=22,4; F=100; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=22,4; F=150; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=22,4; F=200; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=25,4; F=50; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=25,4; F=80; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=25,4; F=100; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=25,4; F=150; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=25,4; F=200; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=25,4; F=300; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=25,4; F=500; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=25,4; F=1000; gefasst [ARB2-NIR] Plankonvexlinsen; N-BaK4; D=31,5; F=40; gefasst [ARB2-NIR] Plankonvexlinsen; N-BaK4; D=31,5; F=50; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=31,5; F=60; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=31,5; F=80; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=31,5; F=100; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=31,5; F=150; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=31,5; F=200; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=31,5; F=300; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=31,5; F=500; gefasst [ARB2-NIR] Plankonvexlinsen; N-BK7; D=12,7; F=1000; gefasst [ARB2-NIR]
Form Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig
Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst
Mount Nanobank Nanobank Nanobank Nanobank Nanobank Nanobank Nanobank Nanobank Nanobank Nanobank Nanobank Nanobank Nanobank Nanobank Nanobank Nanobank Nanobank Nanobank microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench Nanobank
Brenn-
weite 		150,0 mm 200,0 mm 300,0 mm 8,0 mm 10,0 mm 15,0 mm 20,0 mm 25,0 mm 30,0 mm 50,0 mm 80,0 mm 100,0 mm 10,0 mm 2,5 mm 3,0 mm 5,0 mm 6,0 mm 500,0 mm 30,0 mm 40,0 mm 50,0 mm 60,0 mm 80,0 mm 100,0 mm 150,0 mm 200,0 mm 50,0 mm 80,0 mm 100,0 mm 150,0 mm 200,0 mm 300,0 mm 500,0 mm 1000,0 mm 40,0 mm 50,0 mm 60,0 mm 80,0 mm 100,0 mm 150,0 mm 200,0 mm 300,0 mm 500,0 mm 1000,0 mm
Optisches Substrat N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BAK4 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BAK2 N-LASF9 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BAK4 N-BAK4 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7 N-BK7
Beschichtung ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR ARB 2 NIR
Optikgröße Ø 12,7 mm Ø 12,7 mm Ø 12,7 mm Ø 8,0 mm Ø 10,0 mm Ø 10,0 mm Ø 12,5 mm Ø 12,5 mm Ø 12,7 mm Ø 12,7 mm Ø 12,7 mm Ø 12,7 mm Ø 6,0 mm Ø 3,0 mm Ø 3,0 mm Ø 5,0 mm Ø 6,0 mm Ø 12,7 mm Ø 18,0 mm Ø 22,4 mm Ø 22,4 mm Ø 22,4 mm Ø 22,4 mm Ø 22,4 mm Ø 22,4 mm Ø 22,4 mm Ø 25,4 mm Ø 25,4 mm Ø 25,4 mm Ø 25,4 mm Ø 25,4 mm Ø 25,4 mm Ø 25,4 mm Ø 25,4 mm Ø 31,5 mm Ø 31,5 mm Ø 31,5 mm Ø 31,5 mm Ø 31,5 mm Ø 31,5 mm Ø 31,5 mm Ø 31,5 mm Ø 31,5 mm Ø 12,7 mm
Dicke des optischen Zentrums 3,0 mm 3,0 mm 3,0 mm 4,0 mm 5,0 mm 3,0 mm 3,5 mm 3,0 mm 3,0 mm 3,0 mm 3,0 mm 3,0 mm 2,0 mm 1,0 mm 1,5 mm 2,5 mm 3,0 mm 3,0 mm 4,5 mm 5,0 mm 4,5 mm 4,0 mm 3,5 mm 3,2 mm 3,0 mm 2,7 mm 5,0 mm 4,0 mm 4,0 mm 4,0 mm 4,0 mm 4,0 mm 4,0 mm 4,0 mm 8,3 mm 6,7 mm 6,3 mm 5,0 mm 4,5 mm 4,0 mm 3,2 mm 3,0 mm 2,5 mm 3,0 mm
Länge 8,0 mm 8,0 mm 8,0 mm 8,0 mm 8,0 mm 8,0 mm 8,0 mm 8,0 mm 8,0 mm 8,0 mm 8,0 mm 8,0 mm 8,0 mm 8,0 mm 8,0 mm 8,0 mm 8,0 mm 8,0 mm 10,0 mm 10,0 mm 10,0 mm 10,0 mm 10,0 mm 10,0 mm 10,0 mm 10,0 mm 12,0 mm 12,0 mm 12,0 mm 12,0 mm 12,0 mm 12,0 mm 12,0 mm 12,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 8,0 mm
Krümmungsradius 1 77,179 mm 102,92 mm 153,99 mm 4,134 mm 5,168 mm 8,475 mm 10,441 mm 13,05 mm 15,51 mm 26,039 mm 41,269 mm 51,212 mm 5,464 mm 2,126 mm 1,55 mm 2,584 mm 3,101 mm 260,39 mm 15,735 mm 20,833 mm 26,416 mm 31,851 mm 41,867 mm 52,33 mm 78,298 mm 104,41 mm 26,039 mm 41,269 mm 51,212 mm 78,298 mm 102,92 mm 153,99 mm 260,39 mm 508,45 mm 22,874 mm 28,593 mm 31,851 mm 41,568 mm 52,33 mm 78,021 mm 104,04 mm 155,663 mm 259,476 mm 508,45 mm
Krümmungsradius 2 -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm
Toleranzdicke ± 0,1 mm ± 0,1 mm ± 0,1 mm ± 0,02 mm ± 0,02 mm ± 0,1 mm ± 0,1 mm ± 0,1 mm ± 0,1 mm ± 0,1 mm ± 0,1 mm ± 0,1 mm ± 0,1 mm ± 0,02 mm ± 0,02 mm ± 0,02 mm ± 0,02 mm ± 0,1 mm ± 0,1 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,1 mm
Optische Kantendicke 2,7 mm 2,8 mm 2,9 mm 0,91 mm 1,14 mm 1,4 mm 1,4 mm 1,4 mm 1,6 mm 2,2 mm 2,5 mm 2,6 mm 1,1 mm 0,38 mm 0,34 mm 0,57 mm 0,68 mm 2,9 mm 1,7 mm 1,7 mm 2,0 mm 2,0 mm 1,9 mm 2,0 mm 2,2 mm 2,1 mm 1,8 mm 2,0 mm 2,4 mm 3,0 mm 3,2 mm 3,5 mm 3,7 mm 3,8 mm 2,0 mm 2,0 mm 2,1 mm 1,9 mm 2,1 mm 2,4 mm 2,0 mm 2,2 mm 2,0 mm 2,96 mm
Optische Zentriergenauigkeit (min, sec) 10.0 ' 10.0 ' 10.0 ' 6.0 ' 6.0 ' 6.0 ' 3.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 6.0 ' 6.0 ' 6.0 ' 6.0 ' 6.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 10.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 10.0 '
Toleranz der Abmessungen der Optik - 0,12 mm - 0,12 mm - 0,12 mm - 0,04 mm - 0,04 mm - 0,04 mm - 0,05 mm - 0,11 mm - 0,12 mm - 0,12 mm - 0,12 mm - 0,12 mm - 0,03 mm - 0,02 mm - 0,02 mm - 0,03 mm - 0,03 mm - 0,12 mm - 0,11 mm - 0,13 mm - 0,13 mm - 0,13 mm - 0,13 mm - 0,13 mm - 0,13 mm - 0,13 mm - 0,15 mm - 0,15 mm - 0,15 mm - 0,15 mm - 0,15 mm - 0,15 mm - 0,15 mm - 0,15 mm - 0,07 mm - 0,07 mm - 0,07 mm - 0,07 mm - 0,07 mm - 0,07 mm - 0,07 mm - 0,07 mm - 0,07 mm - 0,12 mm
f' bei X nm 148,79 mm
149,84 mm
152,34 mm 		198,41 mm
199,81 mm
203,14 mm 		296,86 mm
298,96 mm
303,94 mm 		7,97 mm
8,03 mm
8,16 mm 		9,96 mm
10,03 mm
10,2 mm 		14,84 mm
14,95 mm
15,22 mm 		20,13 mm
20,27 mm
20,61 mm 		25,16 mm
25,34 mm
25,76 mm 		29,9 mm
30,11 mm
30,61 mm 		50,2 mm
50,55 mm
51,4 mm 		79,56 mm
80,12 mm
81,46 mm 		98,73 mm
99,43 mm
101,08 mm 		10,08 mm
10,15 mm
10,32 mm 		2,48 mm
2,52 mm
2,58 mm 		2,99 mm
3,01 mm
3,06 mm 		4,98 mm
5,02 mm
5,1 mm 		5,98 mm
6,02 mm
6,12 mm 		501,98 mm
505,53 mm
513,96 mm 		30,33 mm
30,55 mm
31,05 mm 		40,16 mm
40,45 mm
41,12 mm 		50,93 mm
51,28 mm
52,14 mm 		61,4 mm
61,84 mm
62,86 mm 		80,71 mm
81,28 mm
82,64 mm 		100,88 mm
101,6 mm
103,28 mm 		150,94 mm
152,02 mm
154,54 mm 		201,28 mm
202,72 mm
206,08 mm 		50,2 mm
50,55 mm
51,4 mm 		79,56 mm
80,12 mm
81,46 mm 		98,73 mm
99,43 mm
101,08 mm 		150,94 mm
152,01 mm
154,55 mm 		198,41 mm
199,81 mm
203,14 mm 		296,86 mm
298,96 mm
303,94 mm 		501,98 mm
505,53 mm
513,96 mm 		980,2 mm
987,12 mm
1003,6 mm 		40,04 mm
40,36 mm
41,08 mm 		50,05 mm
50,46 mm
51,35 mm 		61,4 mm
61,84 mm
62,86 mm 		80,14 mm
80,7 mm
82,05 mm 		100,88 mm
101,6 mm
103,28 mm 		150,41 mm
151,47 mm
153,99 mm 		200,57 mm
201,99 mm
205,36 mm 		300,09 mm
302,21 mm
307,25 mm 		500,22 mm
503,76 mm
512,16 mm 		980,2 mm
987,12 mm
1003,6 mm
Außendurchmesser der Halterung 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 25,0 mm 25,0 mm 25,0 mm 25,0 mm 25,0 mm 25,0 mm 25,0 mm 25,0 mm 30,0 mm 30,0 mm 30,0 mm 30,0 mm 30,0 mm 30,0 mm 30,0 mm 30,0 mm 35,0 mm 35,0 mm 35,0 mm 35,0 mm 35,0 mm 35,0 mm 35,0 mm 35,0 mm 35,0 mm 16,0 mm
s' bei X nm 147,36 mm 197,17 mm 295,99 mm 5,36 mm 6,7 mm 12,99 mm 17,9 mm 23,27 mm 28,03 mm 48,41 mm 77,88 mm 97,12 mm 8,82 mm 1,96 mm 2,01 mm 3,35 mm 4,02 mm 501,87 mm 27,48 mm 37,02 mm 48,15 mm 59,0 mm 78,71 mm 99,15 mm 149,54 mm 200,27 mm 47,09 mm 77,88 mm 96,46 mm 148,87 mm 196,51 mm 295,33 mm 501,22 mm 981,21 mm 34,92 mm 45,99 mm 57,48 mm 77,14 mm 98,3 mm 148,33 mm 199,21 mm 299,23 mm 500,43 mm 981,87 mm
Teilenummer G052115525 G052116525 G052117525 G052106525 G052107525 G052108525 G052109525 G052110525 G052111525 G052112525 G052113525 G052114525 G052105525 G052101525 G052102525 G052103525 G052104525 G052118525 G063042525 G063043525 G063044525 G063045525 G063046525 G063047525 G063048525 G063049525 G063821525 G063822525 G063823525 G063824525 G063825525 G063826525 G063827525 G063828525 G063101525 G063102525 G063051525 G063103525 G063052525 G063104525 G063105525 G063106525 G063107525 G052119525

  • Enge Fertigungstoleranzen für hervorragende Leistung und präzise Montage

  • Standard-NIR-Beschichtung: ARB2 NIR (725–1050 nm), entwickelt zur Maximierung der Transmission im gesamten NIR-Spektrum

  • Die gefassten Linsen von Excelitas lassen sich nahtlos in die LINOS Microbench- und Nanobench-Systeme integrieren

  • Halterung aus schwarz eloxiertem Aluminium mit Lasergravur

  • ZEMAX-Dateien stehen zur Verfügung und ermöglichen eine einfache Systemauslegung und -simulation

ZEMAX-Dateien Plankonvexlinsen
