Gefasste Plankonvexlinsen, ARB2-VIS

Excelitas bietet eine breite Auswahl an gefassten LINOS® plankonvexen Singlet-Linsen in verschiedenen Brennweiten und Durchmessern, die zu Ihrer Anwendung passen. Diese Linsen sind mit einer ARB2 VIS-Breitband-Antireflexbeschichtung versehen und bieten hohe Transmission im Wellenlängenbereich von 450 bis 700 nm sowie hervorragende Laserschadensbeständigkeit. Die Linsen sind mit einer schwarz eloxierten oder gravierten Aluminiumfassung erhältlich. Alle unsere Linsen werden aus Premium-Materialien von bewährten Herstellern gefertigt und halten strenge Toleranzvorgaben ein, um höchste Qualität zu gewährleisten.

Kontakt Jetzt bei DigiKey kaufen

Unsere gefassten Plankonvexlinsen lassen sich nahtlos in die LINOS Microbench- und Nanobench-Systeme integrieren. Ihre engen Brennweitentoleranzen gewährleisten konsistente Systemintegration und zuverlässiges optisches Verhalten.

Die ARB2 VIS-Breitband-Antireflexbeschichtung sorgt für eine hohe Transmission im Wellenlängenbereich von 450 bis 700 nm und bietet gleichzeitig eine hervorragende Beständigkeit gegen Laserschäden.

Unser Vertriebsteam erstellt Ihnen gerne ein individuelles Angebot für Sonderanfertigungen oder die Produktion größerer Stückzahlen, das genau auf Ihre technischen Anforderungen zugeschnitten ist.

Plano-Convex Lenses

Hinweis: f = Brennweite (Objektseite), f' = Brennweite (Bildseite), s = Objektabstand, s' = hintere Brennweite, Ø = Linsendurchmesser, dm = Mittendicke, dr = Randdicke, h = Hauptscheitelpunkt (h=dm–dr–h'), F, F' = Brennpunkte, H, H' = Hauptpunkte; Toleranzen: Brennweite f: ±2% Bildabstand s': ±2%

Spezifikationen der Breitband-Antireflexbeschichtung ARB2 VIS:

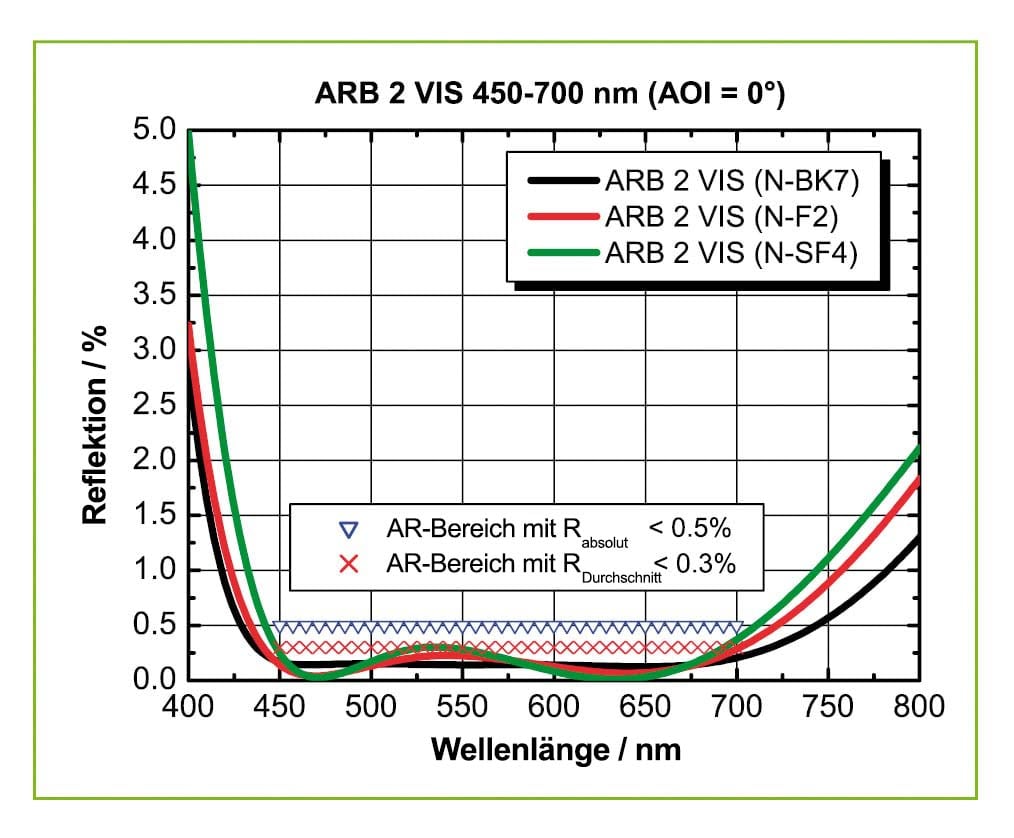

ARB-2-VIS_ Reflexionsspektrum

  • Garantierte Restreflexion < 0.5 % bei Einfallswinkeln von 0° ≤ AOI ≤ 15° im AR-Bereich
  • Typische, durchschnittliche Restreflexion < 0.3 % bei Einfallswinkeln von 0° ≤ AOI ≤ 15° im AR-Bereich
  • Zerstörschwelle H∞ > 30 J / cm² für 11-ns-Laserimpulse (s-on-1) bei 1064 nm und 10 Hz
  • Typischer AR-Bereich: 450–700 nm
  • Das Design ist an den Spektralbereich von 350 nm ≤ λ ≤ 950 nm sowie an größere Einfallswinkel anpassbar
