Gefasste, unbeschichtete plankonkave Quarzglaslinsen

Gefasste Plankonvexlinsen, Quarzglas, ARB2-VIS

Excelitas bietet eine umfangreiche Auswahl an LINOS® VIS-beschichteten Quarzglaslinsen in verschiedenen Brennweiten und Durchmessern, sodass Sie garantiert die idealen Komponenten für Ihre UV- oder Hochleistungsanwendungen finden. Bei der Herstellung kommen ausschließlich hochwertige Materialien bewährter Hersteller zum Einsatz. Es werden strengste Toleranzen eingehalten, um eine außergewöhnliche Qualität zu gewährleisten. Jede Standardlinse verfügt über beidseitige Antireflexbeschichtungen, die für den sichtbaren Wellenlängenbereich (VIS) optimiert sind und eine höhere Transmission ermöglichen. Zusätzlich zur gefassten Version mit einer hochwertigen, schwarz eloxierten und gravierten Aluminiumhalterung ist jede Linse auch ohne Fassung erhältlich, um eine bequeme individuell angepasste Integration zu ermöglichen.

Kontakt Jetzt bei DigiKey kaufen

Die aus hochwertigem Quarzglas gefertigten, ungefassten Plankonvexlinsen können nahtlos in die LINOS Microbench- und Nanobench-Systeme integriert werden. Enge Toleranzen bei der Brennweite gewährleisten eine konsistente Systemintegration und eine zuverlässige optische Abbildungsleistung. Diese Plankonvexlinsen bieten präzise optische Eigenschaften für Anwendungen, bei denen eine kontrollierte Strahlfokussierung erforderlich ist. Die ARB2-VIS-Breitband-Antireflexbeschichtung ermöglicht eine hohe Transmission im Bereich von 450 bis 700 nm und bietet eine hervorragende Beständigkeit gegen Laserschäden. Quarzglas übertrifft herkömmliche optische Gläser im sichtbaren Spektrum und bietet eine hervorragende Transmission im ultravioletten Bereich.

ZEMAX-Dateien werden zur Optimierung des optischen Designs und der Simulation bereitgestellt. Für kundenspezifische Spezifikationen oder die Produktion größerer Stückzahlen kontaktieren Sie uns bitte, um ein auf Ihre technischen Anforderungen zugeschnittenes Angebot zu erhalten.

Plano-Convex Lenses

Hinweis: f = Brennweite (Objektseite), f' = Brennweite (Bildseite), s = Objektabstand, s' = hintere Brennweite, Ø = Linsendurchmesser, dm = Mittendicke, dr = Randdicke, h = Hauptscheitelpunkt (h=dm–dr–h'), F, F' = Brennpunkte, H, H' = Hauptpunkte; Toleranzen: Brennweite f: ±2% Bildabstand s': ±2%

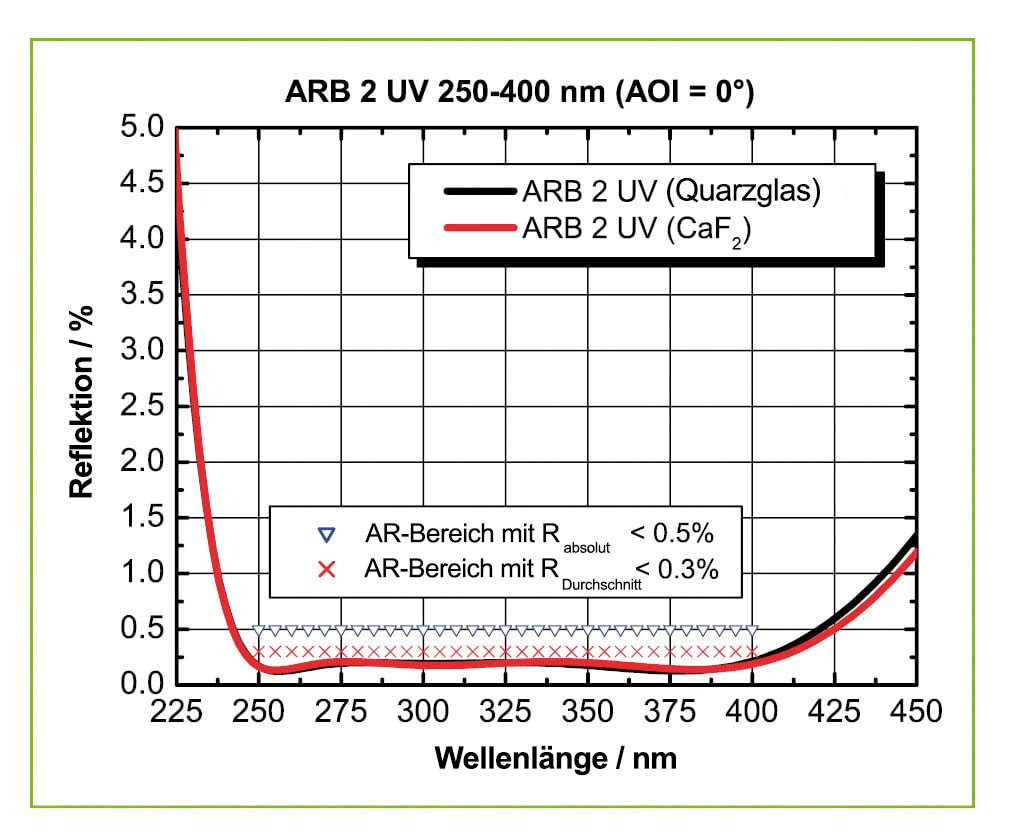

Spezifikationen der Breitband-Antireflexbeschichtung ARB2 UV (nur individuell angepasst):

Spezifikationen der Breitband-Antireflexbeschichtung ARB2 VIS:

ARB-2-VIS_ Reflexionsspektrum

  • Garantierte Restreflexion < 0.5 % bei Einfallswinkeln von 0° ≤ AOI ≤ 15° im AR-Bereich
  • Typische, durchschnittliche Restreflexion < 0.3 % bei Einfallswinkeln von 0° ≤ AOI ≤ 15° im AR-Bereich
  • Zerstörschwelle H∞ > 30 J / cm² für 11-ns-Laserimpulse (s-on-1) bei 1064 nm und 10 Hz
  • Typischer AR-Bereich: 450–700 nm
  • Das Design ist an den Spektralbereich von 350 nm ≤ λ ≤ 950 nm sowie an größere Einfallswinkel anpassbar

Produkt Plankonvexlinsen; Quarzglas; D=8; F=12,5; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=10; F=15; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=12,5; F=20; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=12,5; F=25; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=18; F=30; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=22,4; F=40; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=22,4; F=50; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=22,4; F=60; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=22,4; F=80; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=22,4; F=100; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=22,4; F=200; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=31,5; F=40; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=31,5; F=50; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=31,5; F=60; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=31,5; F=80; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=31,5; F=100; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=31,5; F=140; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=31,5; F=200; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=31,5; F=300; gefasst [ARB2-VIS] Plankonvexlinsen; Quarzglas; D=31,5; F=400; gefasst [ARB2-VIS]
Form Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig Kreisförmig
Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst Gefasst
Mount Nanobank Nanobank Nanobank Nanobank microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench microbench
Brenn-
weite 		12,5 mm 15,0 mm 20,0 mm 25,0 mm 30,0 mm 40,0 mm 50,0 mm 60,0 mm 80,0 mm 100,0 mm 200,0 mm 40,0 mm 50,0 mm 60,0 mm 80,0 mm 100,0 mm 140,0 mm 200,0 mm 300,0 mm 400,0 mm
Optisches Substrat Quarzglas Quarzglas Quarzglas Quarzglas Quarzglas Quarzglas Quarzglas Quarzglas Quarzglas Quarzglas Quarzglas Quarzglas Quarzglas Quarzglas Quarzglas Quarzglas Quarzglas Quarzglas Quarzglas Quarzglas
Beschichtung ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS ARB 2 VIS
Optikgröße Ø 8,0 mm Ø 10,0 mm Ø 12,5 mm Ø 12,5 mm Ø 18,0 mm Ø 22,4 mm Ø 22,4 mm Ø 22,4 mm Ø 22,4 mm Ø 22,4 mm Ø 22,4 mm Ø 31,5 mm Ø 31,5 mm Ø 31,5 mm Ø 31,5 mm Ø 31,5 mm Ø 31,5 mm Ø 31,5 mm Ø 31,5 mm Ø 31,5 mm
Dicke des optischen Zentrums 2,4 mm 2,9 mm 3,5 mm 3,0 mm 4,4 mm 5,0 mm 4,1 mm 3,7 mm 3,1 mm 2,8 mm 2,1 mm 9,5 mm 7,5 mm 6,4 mm 5,2 mm 4,5 mm 3,3 mm 3,3 mm 3,0 mm 2,1 mm
Länge 8,0 mm 8,0 mm 8,0 mm 8,0 mm 10,0 mm 10,0 mm 10,0 mm 10,0 mm 10,0 mm 10,0 mm 10,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm 16,0 mm
Krümmungsradius 1 6,355 mm 7,499 mm 10,0 mm 12,589 mm 15,51 mm 19,668 mm 25,119 mm 30,287 mm 40,388 mm 50,481 mm 100,0 mm 20,316 mm 25,483 mm 30,509 mm 40,681 mm 50,841 mm 70,287 mm 101,82 mm 152,896 mm 199,53 mm
Krümmungsradius 2 -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm -999,0 mm
Toleranzdicke ± 0,15 mm ± 0,15 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm
Optische Kantendicke 1,0 mm 1,0 mm 1,3 mm 1,3 mm 1,5 mm 1,5 mm 1,5 mm 1,6 mm 1,5 mm 1,5 mm 1,5 mm 2,0 mm 2,1 mm 2,0 mm 2,0 mm 2,0 mm 1,5 mm 2,1 mm 2,2 mm 1,5 mm
Optische Zentriergenauigkeit (min, sec) 4.0 ' 4.0 ' 4.0 ' 4.0 ' 4.0 ' 4.0 ' 4.0 ' 4.0 ' 4.0 ' 4.0 ' 4.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 ' 3.0 '
Toleranz der Abmessungen der Optik - 0,09 mm - 0,09 mm - 0,11 mm - 0,11 mm - 0,11 mm - 0,13 mm - 0,13 mm - 0,13 mm - 0,13 mm - 0,13 mm - 0,13 mm - 0,07 mm - 0,07 mm - 0,07 mm - 0,07 mm - 0,07 mm - 0,07 mm - 0,07 mm - 0,07 mm - 0,07 mm
f' bei X nm 12,5 mm
12,72 mm
13,09 mm
13,35 mm
13,81 mm
14,13 mm 		14,75 mm
15,01 mm
15,44 mm
15,75 mm
16,3 mm
16,67 mm 		19,67 mm
20,02 mm
20,59 mm
21,01 mm
21,74 mm
22,23 mm 		24,77 mm
25,2 mm
25,92 mm
26,44 mm
27,36 mm
27,99 mm 		30,51 mm
31,05 mm
31,94 mm
32,56 mm
33,71 mm
34,49 mm 		38,69 mm
39,37 mm
40,5 mm
41,31 mm
42,75 mm
43,73 mm 		49,42 mm
50,29 mm
51,73 mm
52,76 mm
54,6 mm
55,85 mm 		59,58 mm
60,63 mm
62,37 mm
63,62 mm
65,83 mm
67,34 mm 		79,45 mm
80,85 mm
83,17 mm
84,83 mm
87,79 mm
89,8 mm 		99,31 mm
101,06 mm
103,95 mm
106,03 mm
109,77 mm
112,25 mm 		196,73 mm
200,19 mm
205,92 mm
210,04 mm
217,35 mm
222,37 mm 		39,95 mm
40,66 mm
41,83 mm
42,67 mm
44,16 mm
45,18 mm 		50,11 mm
51,0 mm
52,47 mm
53,53 mm
55,39 mm
56,68 mm 		60,0 mm
61,06 mm
62,82 mm
64,09 mm
66,31 mm
67,85 mm 		80,0 mm
81,41 mm
83,77 mm
85,45 mm
88,42 mm
90,48 mm 		99,97 mm
101,75 mm
104,69 mm
106,79 mm
110,51 mm
113,07 mm 		138,21 mm
140,7 mm
144,73 mm
147,63 mm
152,77 mm
156,3 mm 		200,22 mm
203,77 mm
209,66 mm
213,88 mm
221,31 mm
226,45 mm 		300,65 mm
305,99 mm
314,83 mm
321,16 mm
332,33 mm
340,05 mm 		392,35 mm
399,31 mm
410,86 mm
419,12 mm
433,69 mm
443,77 mm
Außendurchmesser der Halterung 16,0 mm 16,0 mm 16,0 mm 16,0 mm 25,0 mm 25,0 mm 25,0 mm 25,0 mm 25,0 mm 25,0 mm 25,0 mm 35,0 mm 35,0 mm 35,0 mm 35,0 mm 35,0 mm 35,0 mm 35,0 mm 35,0 mm 35,0 mm
s' bei X nm 10,91 mm 12,83 mm 17,35 mm 22,78 mm 27,59 mm 35,38 mm 46,7 mm 57,13 mm 77,4 mm 97,45 mm 195,33 mm 33,65 mm 45,14 mm 55,75 mm 76,55 mm 96,99 mm 136,09 mm 198,03 mm 298,66 mm 390,96 mm
Teilenummer G052120322 G052121322 G052122322 G052123322 G063338322 G063050322 G063339322 G063340322 G063341322 G063342322 G063343322 G063111322 G063112322 G063113322 G063114322 G063115322 G063366322 G063116322 G063117322 G063367322

  • Hergestellt aus Quarzglas für UV- und Hochleistungsanwendungen, mit hoher Zerstörschwelle, geringer Dispersion und hervorragender UV-Transmission

  • Enge Fertigungstoleranzen für hervorragende Leistung und präzise Montage

  • Standard-Vis-Beschichtung: ARB2 VIS (450–700 nm), entwickelt zur Transmissionsmaximierung über das gesamte sichtbare Spektrum hinweg

  • Unsere gefassten Linsen lassen sich nahtlos in die LINOS Microbench- und Nanobench-Systeme integrieren

  • Halterung aus schwarz eloxiertem Aluminium mit Lasergravur

  • ZEMAX-Dateien stehen zur Verfügung und ermöglichen eine einfache Systemauslegung und -simulation

ZEMAX-Dateien für Plankonvexlinsen aus Quarzglas
