Gefasste symmetrisch-konkave Linsen aus UV-Quarzglas, ARHS-YAG
Unsere grfassten symmetrisch-konkaven LINOS®-Linsen aus hochwertigem Quarzglas mit einer V-Beschichtung bei 1064 nm sind in verschiedenen Brennweiten und Durchmessern erhältlich, um den Anforderungen anspruchsvoller YAG-Laseranwendungen gerecht zu werden. Diese Linsen eignen sich ideal zur Strahlaufweitung, zur Divergenz von kollimiertem Licht und für Anwendungen, bei denen minimale sphärische Aberration und eine ausgewogene optische Abbildungsleistung erforderlich sind. Jede Linse wird unter Einhaltung enger Toleranzen gefertigt, um eine außergewöhnliche optische Qualität und langfristige Stabilität zu gewährleisten. Die Linsen werden entweder in einer hochwertigen schwarz eloxierten und gravierten Aluminiumfassung oder ohne Fassung für die flexible Integration angeboten.
Unsere gefassten symmetrisch-konkaven Linsen aus hochwertigem Quarzglas lassen sich nahtlos in die LINOS Microbench- und Nanobench-Systeme integrieren. Ihre engen Brennweitentoleranzen gewährleisten konsistente Systemintegration und zuverlässiges optisches Verhalten. Diese Linsen weisen zwei gleiche Krümmungsradien auf und bieten eine präzise optische Abbildungsleistung für Anwendungen, bei denen eine kontrollierte Strahldivergenz erforderlich ist.
Die leistungsstarke Schmalband-Antireflexbeschichtung auf Quarzglas liefert eine maximale Transmission bei der Grundwellenlänge des Nd:YAG-Lasers von 1064 nm und bietet eine hervorragende Laserschadensbeständigkeit mit einer hohen Zerstörschwelle sowie eine zuverlässige Leistung unter anspruchsvollen Bedingungen.
Zur Vereinfachung der optischen Auslegung und Simulation stehen ZEMAX-Dateien zur Verfügung. Für kundenspezifische Spezifikationen oder größere Produktionsmengen kontaktieren Sie uns bitte, damit wir Ihnen ein auf Ihre technischen Anforderungen zugeschnittenes Angebot unterbreiten können.
Hinweis: f = Brennweite (Objektseite), f' = Brennweite (Bildseite), s = Objektabstand, s' = Schnittweite, Ø = Linsendurchmesser, dm = Mittendicke, dr = Randdicke, h = Scheitelpunkt der Primärlinse, h' = sagittale Höhe des Sekundärscheitelpunkts, F, F' = Brennpunkte, H, H' = Hauptpunkte; Toleranzen: Brennweite f: ±2% Bildabstand s': ±2%
Hinweis: Dmech: Außenhalterung, DCA: Freie Apertur, Doptisch: optische Größe, RR: Sicherungsring

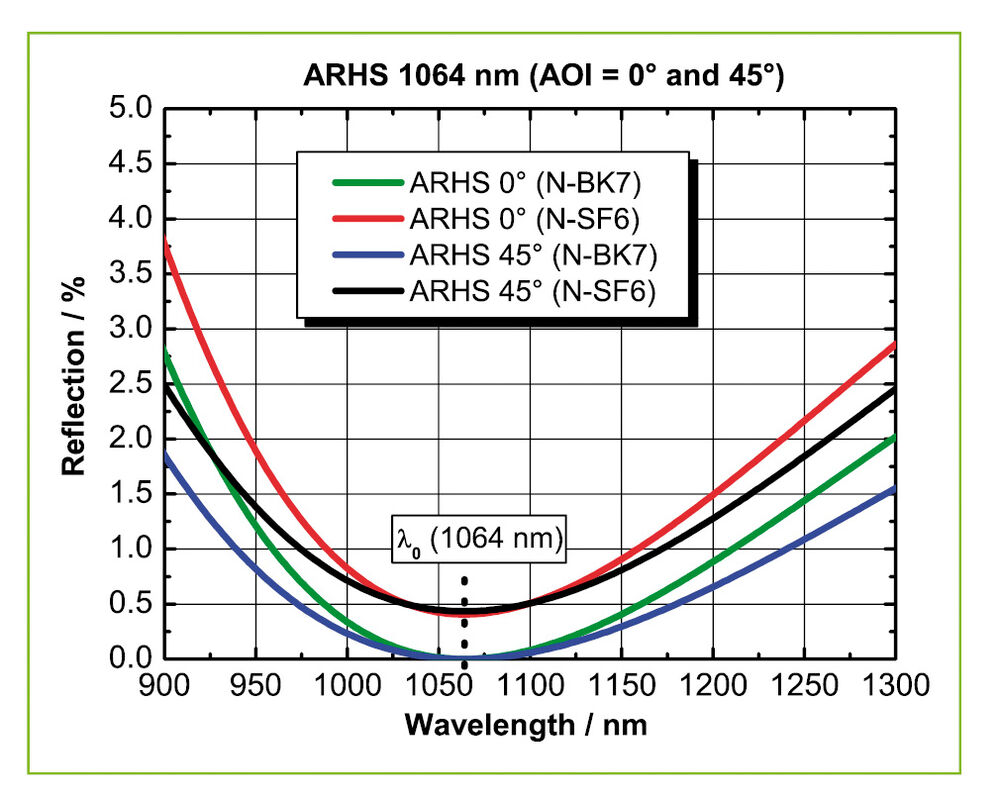

Spezifikationen – Hochleistungs-Schmalband-Antireflexbeschichtung ARHS YAG 1064 nm:
- Garantierte Restreflexion bei der zentralen Wellenlänge λ₀: < 0.2 % für Einfallswinkel 0° ≤ AOI ≤ 15° oder < 0.5 % für AOI = 45° (unpolarisiert)
- Zerstörschwelle H∞ > 50 J/cm² für 11-ns-Laserpulse (s-on-1) bei 1064 nm und 10 Hz
- Das Design ist an den Spektralbereich von 300 nm ≤ λ ≤ 2200 nm sowie an größere Einfallswinkel anpassbar
| Produkt | Bikonkav-Linse; Quarzglas; D=22.4; F=-20; gefasst [ARHS-YAG] | Bikonkav-Linse; Quarzglas; D=22.4; F=-40; gefasst [ARHS-YAG] | Bikonkav-Linse; Quarzglas; D=22.4; F=-50; gefasst [ARHS-YAG] | Bikonkav-Linse; Quarzglas; D=22.4; F=-30; gefasst [ARHS-YAG] | Bikonkav-Linse; Quarzglas; D=22.4; F=-100; gefasst [ARHS-YAG] |
| Optikgröße | Ø 22,4 mm | Ø 22,4 mm | Ø 22,4 mm | Ø 22,4 mm | Ø 22,4 mm |
| Brenn- weite |
-20,0 mm | -40,0 mm | -50,0 mm | -30,0 mm | -100,0 mm |
| Mount | microbench | microbench | microbench | microbench | microbench |
| Optisches Substrat | Quarzglas | Quarzglas | Quarzglas | Quarzglas | Quarzglas |
| Beschichtung | ARHS YAG | ARHS YAG | ARHS YAG | ARHS YAG | ARHS YAG |
| Dicke des optischen Zentrums | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm |
| Länge | 10,0 mm | 10,0 mm | 10,0 mm | 10,0 mm | 10,0 mm |
| Krümmungsradius 1 | -20,535 mm | -40,388 mm | -50,481 mm | -30,287 mm | -101,45 mm |
| Krümmungsradius 2 | 20,535 mm | 40,388 mm | 50,481 mm | 30,287 mm | 101,45 mm |
| Toleranzdicke | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm |
| Optische Kantendicke | 8,1 mm | 4,7 mm | 4,1 mm | 5,7 mm | 2,7 mm |
| Optische Zentriergenauigkeit (min, sec) | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' | 4.0 ' |
| Toleranz der Abmessungen der Optik | - 0,13 mm | - 0,13 mm | - 0,13 mm | - 0,13 mm | - 0,13 mm |
| Höhe | 3,3 mm | 1,6 mm | 1,3 mm | 2,1 mm | 0,6 mm |
| f' bei X nm | -19,94 mm -20,3 mm -20,89 mm -21,32 mm -22,06 mm -22,59 mm |
-39,46 mm -40,17 mm -41,33 mm -42,17 mm -43,64 mm -44,67 mm |
-49,38 mm -50,26 mm -51,72 mm -52,77 mm -54,6 mm -55,89 mm |
-29,53 mm -30,06 mm -30,93 mm -31,56 mm -32,66 mm -33,43 mm |
-99,49 mm -101,26 mm -104,2 mm -106,3 mm -110,0 mm -112,59 mm |
| Außendurchmesser der Halterung | 25,0 mm | 25,0 mm | 25,0 mm | 25,0 mm | 25,0 mm |
| Freie Apertur | 21,4 mm | 21,4 mm | 21,4 mm | 21,4 mm | 21,4 mm |
| Beschichtungsspezifikation | Auswählbar | Auswählbar | Auswählbar | Auswählbar | Auswählbar |
| Teilenummer | G063344329 | G063346329 | G063347329 | G063345329 | G063348329 |
Hergestellt aus Quarzglas für Hochleistungsanwendungen
Enge Fertigungstoleranzen für hervorragende Leistung und präzise Montage
Standard-Schmalband-Antireflexbeschichtung: ARHS, optimiert für maximale Transmission bei der mittleren Wellenlänge von 1064 nm
Gefasste Linsen lassen sich nahtlos in die LINOS Microbench- und Nanobench-Systeme integrieren
Fassung aus schwarz eloxiertem Aluminium mit Lasergravur
ZEMAX-Dateien stehen zur Verfügung und ermöglichen eine einfache Systemauslegung und -simulation
