Phasenmodulatoren PM-C-BB
Der LINOS® Phasenmodulator PM-C-BB verfügt über einen MgO-LiNbO3-Kristall im Brewsterschliff und bietet außergewöhnliche Leistungsfähigkeit über einen breiten Wellenlängenbereich vom sichtbaren (VIS) bis zum mittleren Infrarotbereich. Entwickelt für anspruchsvolle Anwendungen, wie beispielsweise die Seitenbandgenerierung, die bei der Pound-Drever-Hall-Stabilisierung optischer Resonatoren zum Einsatz kommt, zeichnet er sich durch eine hohe photorefraktive Zerstörschwelle, eine sehr hohe Transmission und eine minimale Restamplitudenmodulation aus.
Der PM-C-BB nutzt einen MgO-dotierten LiNbO3-Kristall mit Brewsterschliff, der den Bereich von 450 bis 3000 nm abdeckt (mit Ausnahme der Absorption bei 2,82 bis 2,84 µm). Es hat eine hohe photorefraktive Zerstörschwelle (>100 W/mm² bei 1064 nm CW) und eine geringe Restamplitudenmodulation. Das Modell PM-C-BB (T) verfügt über eine aktive Temperaturstabilisierung innerhalb von 10 mK für verbesserte Stabilität.
| Produkt | PM-C-BB (T) | Adapterplatte für 1"-Spiegelhalterung | PM-C-BB |
| Design-Wellenlänge | 450,0 – 3000,0 nm | 450,0 – 3000,0 nm | |
| Freidurchmesser | 1,5 mm | 1,5 mm | |
| Blendendurchmesser | 1,9 mm | 1,9 mm | |
| Leistung (W) | > 100,0 W | > 100,0 W | |
| Schaltspannung | 150 | 150 | |
| Teilenummer | 845120900007 | 845120900008 | 845120900006 |
- Der 1xSMA-Stecker bietet eine zuverlässige Hochfrequenz-Signalschnittstelle mit hervorragender Abschirmung und geringem Signalverlust, wodurch eine stabile und präzise Modulationsleistung gewährleistet wird.
- Kapazität 10 pF, ermöglicht schnelle Spannungsänderungen.
- Wellenfrontverzerrung <λ/4 bei 633 nm, minimiert Phasenfehler und Strahlverzerrung.
- Bandbreite: DC-500 MHz (>10 MHz resonanzfrei) ermöglicht eine präzise, schnelle Signalmodulation ohne Verzerrung oder Störungen durch Resonanzen.
PM-C-BB

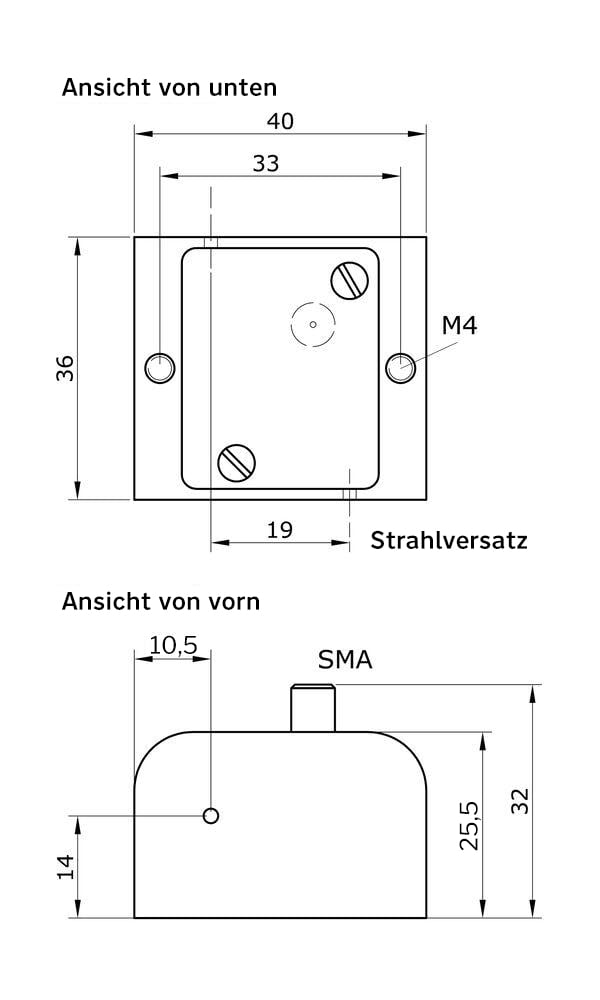

Adapterplatte für 1"-Spiegelhalterung
