Flachspiegel, gefasst
Die montierten LINOS® Flachspiegel sind optische Präzisionskomponenten, die für eine zuverlässige Leistung und eine einfache Handhabung in Verbindung mit unseren Microbench-Systemen entwickelt wurden. Sie weisen hochwertige Frontbeschichtungen aus Aluminium in RAL VIS für den sichtbaren Wellenlängenbereich oder RAL UV für ultraviolette Anwendungen auf, bieten eine hervorragende Reflektivität und minimieren Signalverluste. Substrate mit geringer Ausdehnung gewährleisten thermische Stabilität, erhalten die Ebenheit der Oberfläche und sorgen für eine gleichbleibende optische Abbildungsleistung unter wechselnden Umgebungsbedingungen.
Die montierte Bauweise ermöglicht eine einfache Integration und Ausrichtung in Versuchsaufbauten oder optischen Baugruppen. Dadurch verkürzt sich die Installationszeit und die Systemstabilität erhöht sich. Diese Spiegel zeichnen sich durch Präzision, Beständigkeit und Anwenderfreundlichkeit aus und eignen sich daher besonders für den Einsatz in Laboren, in der Forschung sowie bei optischen Hochleistungsexperimenten, die Zuverlässigkeit und Genauigkeit erfordern.
| Produkt | Flachspiegel L/2, 31,5 montiert | UV-Frontoberflächenspiegel, 22,2 mm, montiert |
| Optikgröße | Ø 31,5 mm | Ø 22,2 mm |
| Dicke des optischen Zentrums | 5,0 mm | 4,0 mm |
| Ebenheit (λ) | 1/2 | 1/2 |
| Form | Elliptisch | Elliptisch |

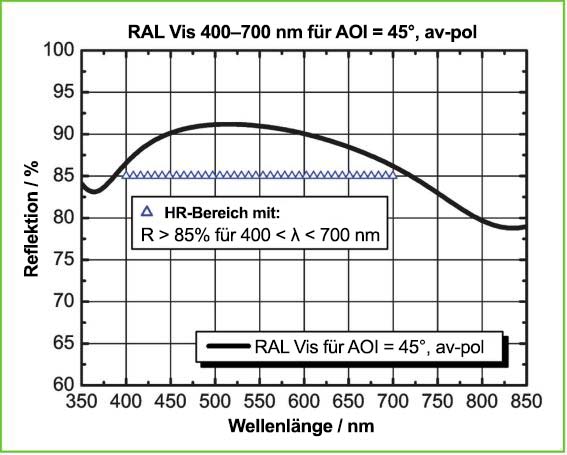

| Beschichtungsspezifikation | R>85% bei 400–700 nm | R>80% bei 200–700 nm |
| Beschichtung | RAL VIS | RAL UV |
| Freie Apertur | 30,0 mm | 21,0 mm |
| Teilenummer | G063628000 | G063618000 |
Gebrauchsfertige, montierte Planspiegel für eine schnelle und einfache Integration
Vollständig kompatibel mit dem LINOS Microbench-System für eine präzise Ausrichtung
Hochreflektierende Aluminium-Beschichtung auf der Vorderseite für VIS- oder UV-Anwendungen
Material mit geringer Ausdehnung, gewährleistet hohe dimensionale und optische Stabilität unter thermischer Belastung
