Verzögerungsfolie λ/4
Die LINOS® λ/4-Verzögerungsfolie ist eine achromatische, 0,3 mm dünne optische Folie, die eine präzise Phasensteuerung von polarisiertem Licht im Bereich von 450 bis 650 nm ermöglicht. Basierend auf dem Prinzip klassischer doppelbrechender Wellenplatten wie Gips oder Glimmer bewirkt sie eine Phasenverschiebung von einer Viertelwellenlänge zwischen orthogonalen Polarisationskomponenten. In Kombination mit einem Linearpolarisator bei 45° wandelt sie linear polarisiertes Licht effizient in hochqualitative zirkulare Polarisation um und ermöglicht so eine präzise Polarisationssteuerung in einer Vielzahl optischer Systeme.
Die λ/4-Verzögerungsfolie bietet ein dünnes, leichtes Design, das die Strahlverschiebung minimiert, die Integration in kompakte Aufbauten vereinfacht und eine stabile optische Leistung bewahrt. Sie ist sowohl in ungefasster als auch in gefasster Ausführung erhältlich, wobei die Präzisionsfassung mit einem Durchmesser von 25 mm über einen Einstellhebel für Microbench-Systeme verfügt, der eine einfache Ausrichtung und reproduzierbare Ergebnisse gewährleistet. Dies macht sie zu einer praktischen Lösung für Labor-, Bildungs- und Instrumentierungsanwendungen, die eine zuverlässige Polarisationssteuerung erfordern.
| Produkt | Verzögerungsfolie L/4; Halterung D=25 | Verzögerungsfolie L/4; D=22,4 |
| Länge | 10,0 mm | |
| Form | Kreisförmig | Kreisförmig |
| Optikgröße | Ø 22,4 mm | Ø 22,4 mm |
| Freidurchmesser | 21,0 mm | |
| Wellenlängenbereich | 450,0 – 650,0 nm | 450,0 – 650,0 nm |
| Außendurchmesser der Halterung | 25,0 mm |
Achromatische Verzögerungsfolie (0,3 mm dünn) für eine stabile Phasensteuerung mit minimaler optischer Verzerrung

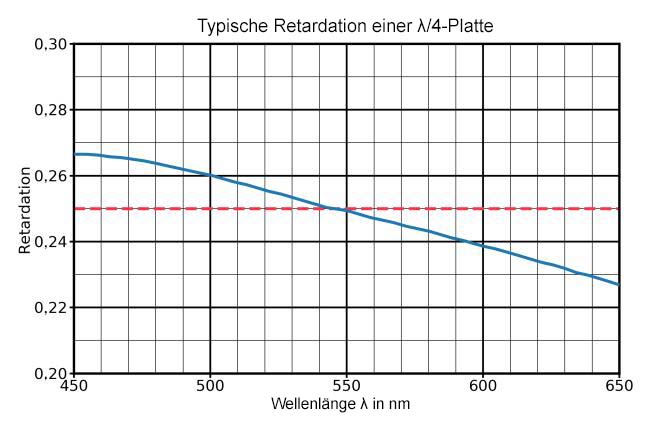

Viertelwellenplattenfunktion optimiert für 450 bis 650 nm, zur effizienten Polarisationsumwandlung im sichtbaren Bereich
Ermöglicht in Kombination mit einem Linearpolarisator bei 45° die Erzeugung von zirkular polarisiertem Licht und gewährleistet so eine präzise Polarisationssteuerung
Basierend auf dem bewährten Gips-/Glimmerplatten-Prinzip für zuverlässige und gut verstandene optische Leistung

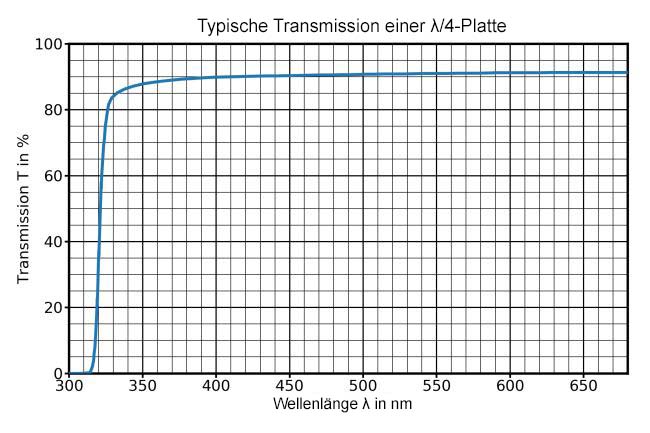

Eine hohe Transmission (über 89%) gewährleistet effizienten Lichtdurchsatz und reduzierten Signalverlust
Erhältlich als ungefasste und gefasste Version für eine flexible Systemintegration

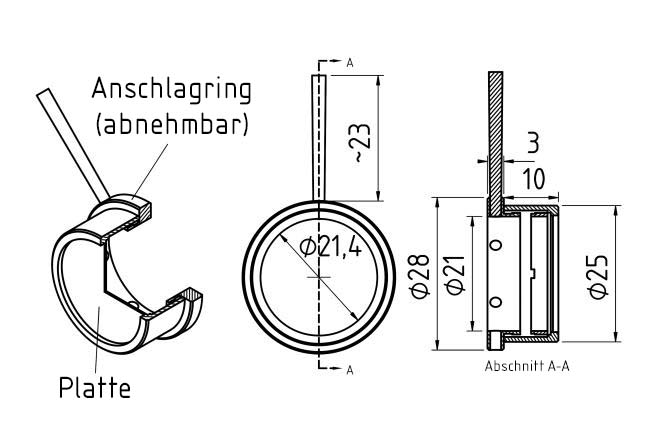

Ø 25 mm gefasste Version mit Einstellhebel für Microbench-Systeme ermöglicht eine schnelle, präzise und reproduzierbare Ausrichtung in optischen Aufbauten
Verzögerungsfolie L/4; Halterung D=25 (G063411000)
Verzögerungsfolie L/4; D=22,4 (G374401000)
