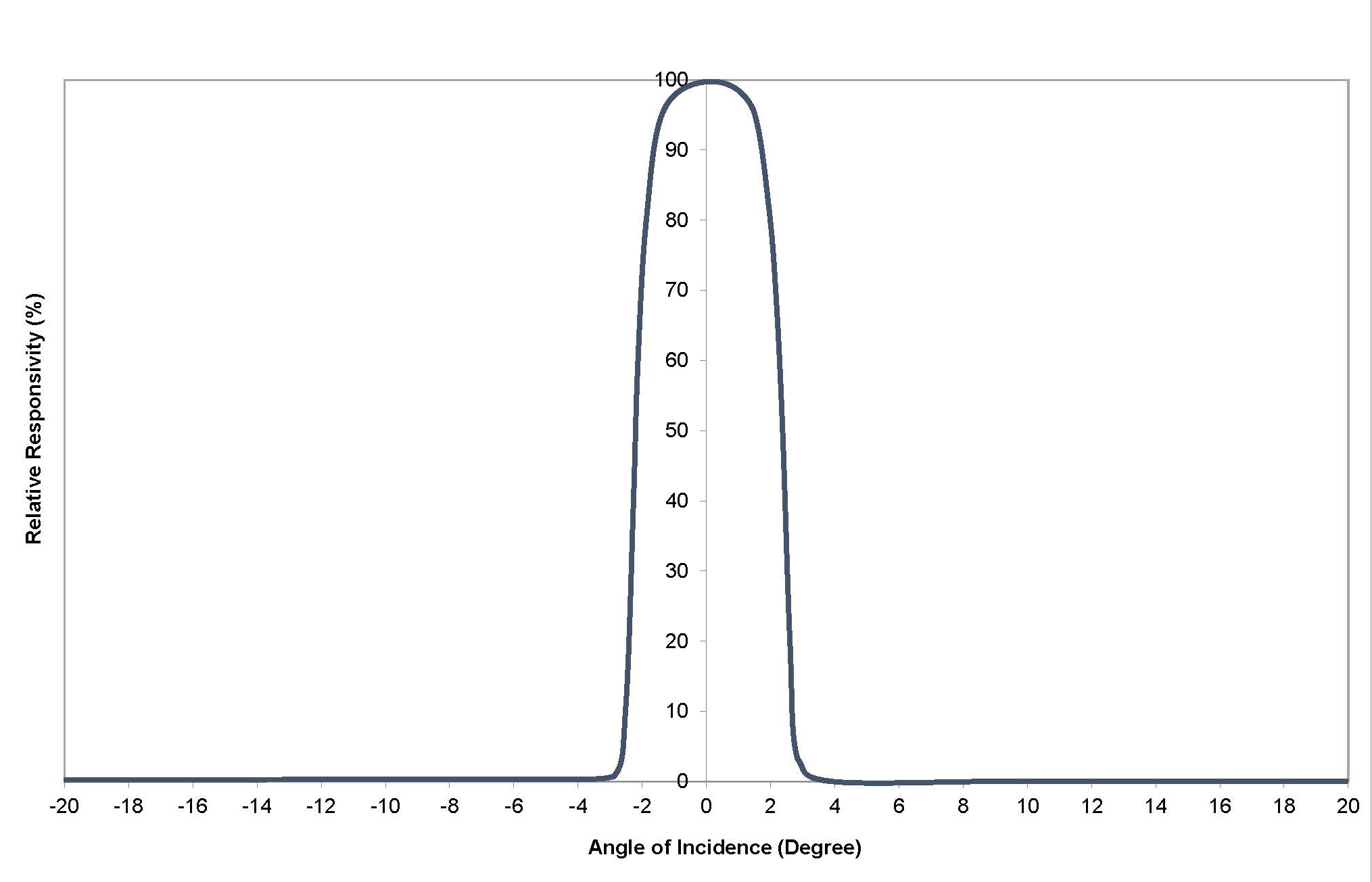

Excelitas Thermopile TPiS 1S 1256 L5.5 Field of View
TEIL/TPiS 1T 1256 L5.5

TPiS 1T 1256 L5.5 DigiPile-Sensor

Der TPiS 1T 1256 L5.5 DigiPile-Sensor von Excelitas verfügt über einen Thermopile-Sensorchip, dessen Ausgangssignal mit einem integrierten ADC digitalisiert wird. Thermopile und ADC sind in einem TO-Gehäuse mit integrierter Linse  verbaut.

Im Einklang mit unserer kontinuierlichen Innovation und Digitalisierung verfügt der TPiS 1T 1256 L5.5 DigiPile™ von Excelitas über einen Thermopile mit einem digitalen 17-Bit-Ausgang. Das gesamte Sortiment der DigiPile-Detektoren wird mit unserem patentierten ISO-thermischen Gehäuse angeboten.

Auf das Thermopile-Signal folgt innerhalb des Datenstroms ein weiteres Signal, das von einer internen Temperatur-Referenzdiode bereitgestellt wird. Das digitale Ausgangssignal sorgt für eine geringe Störung durch elektrische Einflüsse und ermöglicht eine optimale Leistung in zahlreichen Anwendungen.

Eigenschaften

  • Sensor mit digitalem Ausgangssignal
  • 17 Bit Tobj-Ausgang durch Ein-Draht Interface
  • 14 Bit Tamb-Ausgang durch Ein-Draht Interface
  • Geringe Betriebsspannung von bis zu 2,4 V
  • Geringe Stromaufnahme
  • Linsenoptik
  • ISOthermal-Gehäuse

Typische Anwendungen

  • Berührungslose Temperaturmessungen
  • Thermometrie
ProductPhoto_IR_TPiS 1T 1256 L5.5_FOV.jpg



TPiS 1T 1256 L5.5



  • Betriebsspannung: 2,4–3,6 V
  • Empfindlichkeit S100: 85 Counts/K
  • Rauschen: 8 Counts/K
  • Zeitkonstante: 45 ms
  • Gehäuse mit optischem Filter: TO-5
  • Erfassungsbereich: 5°°



TPiS 1T 1256 L5.5



  • Betriebsspannung: 2,4–3,6 V
  • Empfindlichkeit S100: 85 Counts/K
  • Rauschen: 8 Counts/K
  • Zeitkonstante: 45 ms
  • Gehäuse mit optischem Filter: TO-5
  • Erfassungsbereich: 5°°
