Abstimmbare zweistufige Faraday-Isolatoren, TVC-/TIC-Serie

Der zweistufige abstimmbare Faraday-Isolator der LINOS® TVC/TIC-Serie kombiniert robuste Isolation mit flexibler Abstimmbarkeit. Mit zwei in Reihe geschalteten Isolatorstufen bietet er maximale Isolation über den gesamten Abstimmungsbereich und gewährleistet gleichzeitig exzellente Stabilität und Ausrichtung. Die TVC/TIC-Serie ist für geräuschsensible, optische Hochleistungssysteme optimiert und eignet sich ideal für Anwendungen, die außergewöhnliche Isolierung und präzise Wellenlängenkontrolle erfordern, einschließlich fortschrittlicher Spektroskopie, Interferometrie und Messtechnik.

Kontakt

Die zweistufigen Isolatoren der LINOS TVC/TIC-Serie bieten eine außergewöhnlich hohe Isolation (≥60 dB), ohne die Polarisation oder die Strahlausrichtung zu beeinträchtigen, wodurch sie sich ideal für Laser eignen, die empfindlich auf Rückreflexionen reagieren. Sie bieten eine abstimmbare maximale Isolation und Transmission über den gesamten Wellenlängenbereich. Zu den Befestigungsoptionen gehören M4-Löcher (30 mm Abstand) für die TVC-Version und acht M2-Löcher (22,5 mm Abstand) für die TIC-Version.

Produkt FI-920-5TIC FI-710- 5TVC FI-650- 5TVC FI-670- 5TVC FI-780- 5TVC FI-810- 5TVC FI-850- 5TVC FI-950-5TIC FI-980-5TIC FI-1060-5TIC FI-760- 5TVC FI-880- 5TVC
Blendendurchmesser 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm
Design-Wellenlänge 920,0 nm 710,0 nm 650,0 nm 670,0 nm 780,0 nm 810,0 nm 850,0 nm 950,0 nm 980,0 nm 1060,0 nm 760,0 nm 880,0 nm
Isolationswert (dB) ≥ 60 ≥ 60 ≥ 60 ≥ 60 ≥ 60 ≥ 60 ≥ 60 ≥ 60 ≥ 60 ≥ 60 ≥ 60 ≥ 60
Transmission bei Designwellenlänge ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0%
Wellenlängenbereich 905,0 – 965,0 nm 700,0 – 740,0 nm 630,0 – 680,0 nm 650,0 – 700,0 nm 750,0 – 800,0 nm 780,0 – 840,0 nm 815,0 – 870,0 nm 930,0 – 990,0 nm 950,0 – 1025,0 nm 1025,0 – 1080,0 nm 735,0 – 790,0 nm 850,0 – 910,0 nm
Zerstörschwelle bei 1,2 ps Pulsen (J/cm²) 0,2 bei 920,0 nm 0,2 bei 710,0 nm 0,1 bei 650,0 nm 0,1 bei 670,0 nm 0,2 bei 780,0 nm 0,2 bei 810,0 nm 0,2 bei 850,0 nm 0,2 bei 950,0 nm 0,2 bei 980,0 nm 0,2 bei 1060,0 nm 0,2 bei 760,0 nm 0,2 bei 880,0 nm
Zerstörschwelle bei 8,0 ps Pulsen (J/cm²) 0,9 bei 920,0 nm 0,7 bei 710,0 nm 0,7 bei 650,0 nm 0,7 bei 670,0 nm 0,8 bei 780,0 nm 0,8 bei 810,0 nm 0,9 bei 850,0 nm 1,0 bei 950,0 nm 1,0 bei 980,0 nm 1,1 bei 1060,0 nm 0,8 bei 760,0 nm 0,9 bei 880,0 nm
Teilenummer 845110100205 845110100202 845110100200 845110100201 845110100059 845110100075 845110100080 845110100206 845110100207 845110100173 845110100203 845110100204
  • Zwei gekoppelte Isolatorstufen in Reihe bieten eine außergewöhnlich hohe Isolation (≥ 60 dB) ohne Veränderung der Polarisation oder Strahlposition. Sie sind daher ideal für Laser, die extrem empfindlich auf Rückreflexionen reagieren, wie beispielsweise Diodenlaser. Dies ermöglicht eine hochpräzise Analyse mit minimaler Rückkopplung.
  • Abstimmbar: Liefert maximale Isolation und Transmission über den gesamten Wellenlängenbereich.
  • Stabile Befestigung: Standardmäßige Befestigung mit zwei M4 Gewindebohrungen an der Unterseite (TVC) oder acht M2 Gewindebohrungen (TIC).

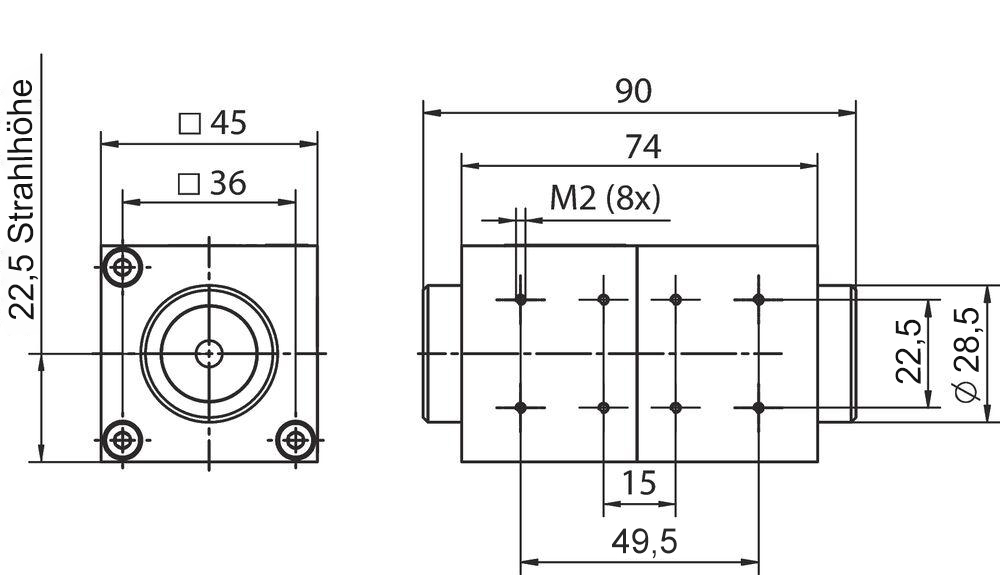

FI-x-5TIC
FI-x-5TVC
Produkt FI-920-5TIC FI-710- 5TVC FI-650- 5TVC FI-670- 5TVC FI-780- 5TVC FI-810- 5TVC FI-850- 5TVC FI-950-5TIC FI-980-5TIC FI-1060-5TIC FI-760- 5TVC FI-880- 5TVC
Blendendurchmesser 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm
Design-Wellenlänge 920,0 nm 710,0 nm 650,0 nm 670,0 nm 780,0 nm 810,0 nm 850,0 nm 950,0 nm 980,0 nm 1060,0 nm 760,0 nm 880,0 nm
Isolationswert (dB) ≥ 60 ≥ 60 ≥ 60 ≥ 60 ≥ 60 ≥ 60 ≥ 60 ≥ 60 ≥ 60 ≥ 60 ≥ 60 ≥ 60
Transmission bei Designwellenlänge ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0% ≥ 80,0%
Wellenlängenbereich 905,0 – 965,0 nm 700,0 – 740,0 nm 630,0 – 680,0 nm 650,0 – 700,0 nm 750,0 – 800,0 nm 780,0 – 840,0 nm 815,0 – 870,0 nm 930,0 – 990,0 nm 950,0 – 1025,0 nm 1025,0 – 1080,0 nm 735,0 – 790,0 nm 850,0 – 910,0 nm
Zerstörschwelle bei 1,2 ps Pulsen (J/cm²) 0,2 bei 920,0 nm 0,2 bei 710,0 nm 0,1 bei 650,0 nm 0,1 bei 670,0 nm 0,2 bei 780,0 nm 0,2 bei 810,0 nm 0,2 bei 850,0 nm 0,2 bei 950,0 nm 0,2 bei 980,0 nm 0,2 bei 1060,0 nm 0,2 bei 760,0 nm 0,2 bei 880,0 nm
Zerstörschwelle bei 8,0 ps Pulsen (J/cm²) 0,9 bei 920,0 nm 0,7 bei 710,0 nm 0,7 bei 650,0 nm 0,7 bei 670,0 nm 0,8 bei 780,0 nm 0,8 bei 810,0 nm 0,9 bei 850,0 nm 1,0 bei 950,0 nm 1,0 bei 980,0 nm 1,1 bei 1060,0 nm 0,8 bei 760,0 nm 0,9 bei 880,0 nm
Teilenummer 845110100205 845110100202 845110100200 845110100201 845110100059 845110100075 845110100080 845110100206 845110100207 845110100173 845110100203 845110100204
  • Zwei gekoppelte Isolatorstufen in Reihe bieten eine außergewöhnlich hohe Isolation (≥ 60 dB) ohne Veränderung der Polarisation oder Strahlposition. Sie sind daher ideal für Laser, die extrem empfindlich auf Rückreflexionen reagieren, wie beispielsweise Diodenlaser. Dies ermöglicht eine hochpräzise Analyse mit minimaler Rückkopplung.
  • Abstimmbar: Liefert maximale Isolation und Transmission über den gesamten Wellenlängenbereich.
  • Stabile Befestigung: Standardmäßige Befestigung mit zwei M4 Gewindebohrungen an der Unterseite (TVC) oder acht M2 Gewindebohrungen (TIC).
FI-x-5TIC
FI-x-5TVC
