N-BK7 Ungefasste plankonkave Linsen, ARB2-VIS
Unsere LINOS® Plankonkav-Linsen sind in einer breiten Palette von Brennweiten und Durchmessern erhältlich. Dadurch können sie den spezifischen Anforderungen Ihrer Anwendung gerecht werden. Sie werden aus hochwertigen Materialien namhafter Hersteller gefertigt und unterliegen strengen Toleranzvorgaben, um eine außergewöhnliche Qualität sicherzustellen. Die ARB2-VIS-Breitband-Antireflexbeschichtung gewährleistet eine hohe Transmission im Wellenlängenbereich von 450 bis 700 nm und bietet gleichzeitig eine hervorragende Beständigkeit gegen laserbedingte Beschädigungen. Alle Linsentypen sind sowohl ohne Fassung als auch mit einer hochwertigen, schwarz eloxierten und gravierten Aluminiumfassung erhältlich.
Um eine flexible Integration in Ihr optisches System zu ermöglichen, werden unsere plankonkaven Linsen unmontiert geliefert. Dank ihrer engen Brennweitentoleranzen gewährleisten sie eine gleichbleibende Leistung und ein zuverlässiges optisches Verhalten. Diese Linsen liefern präzise Ergebnisse bei Anwendungen, bei denen eine kontrollierte Strahldivergenz erforderlich ist. Jede Standardlinse verfügt über beidseitige Antireflexbeschichtungen, die für den sichtbaren Wellenlängenbereich (VIS) optimiert sind und eine höhere Transmission ermöglichen.
Zur Unterstützung bei der optischen Auslegung und Simulation werden ZEMAX-Dateien bereitgestellt. Für kundenspezifische Anforderungen oder größere Stückzahlen kontaktieren Sie uns bitte, damit wir Ihnen ein auf Ihre technischen Spezifikationen zugeschnittenes Angebot unterbreiten können.
Hinweis: f = Brennweite (Objektseite), f' = Brennweite (Bildseite), s = Objektabstand, s' = Schnittweite, Ø = Linsendurchmesser, dm = Mittendicke, dr = Randdicke, h = Scheitelpunkt der Primärlinse, h' = sagittale Höhe des Sekundärscheitelpunkts, F, F' = Brennpunkte, H, H' = Hauptpunkte; Toleranzen: Brennweite f: ±2% Bildabstand s': ±2%

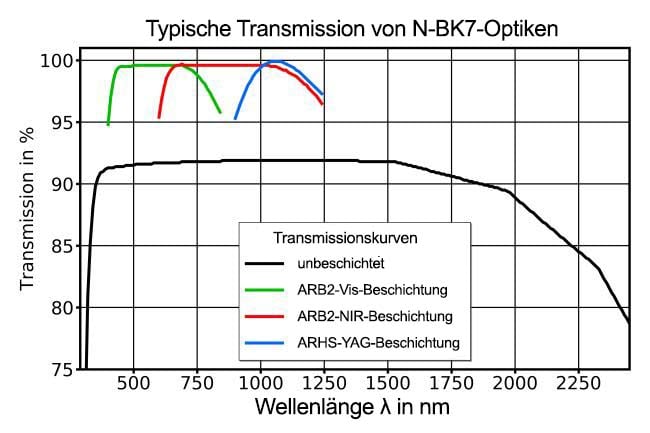

Spezifikationen der Breitband-Antireflexbeschichtung ARB2 VIS:
- Garantierte Restreflexion < 0.5 % bei Einfallswinkeln von 0° ≤ AOI ≤ 15° im AR-Bereich
- Typische, durchschnittliche Restreflexion < 0.3 % bei Einfallswinkeln von 0° ≤ AOI ≤ 15° im AR-Bereich
- Zerstörschwelle H∞ > 30 J / cm² für 11-ns-Laserimpulse (s-on-1) bei 1064 nm und 10 Hz
- Typischer AR-Bereich: 450–700 nm
- Das Design ist an den Spektralbereich von 350 nm ≤ λ ≤ 950 nm sowie an größere Einfallswinkel anpassbar
| Produkt | Plankonkave Linse; N-BK 7; D=12,7; F=-1000 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=22,4; F=-150 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=22,4; F=-100 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=6; F=-6 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=3; F=-3 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=8; F=-8 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=12,7; F=-50 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=12,7; F=-30 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=12,7; F=-500 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=22,4; F=-50 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=25,4; F=-200 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=6; F=-10 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=10; F=-16 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=10; F=-10 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=12,7; F=-200 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=12,7; F=-100 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=22,4; F=-40 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=25,4; F=-100 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=25,4; F=-50 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=25,4; F=-1000 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=25,4; F=-500 [ARB2-VIS] |
| Optikgröße | Ø 12,7 mm | Ø 22,4 mm | Ø 22,4 mm | Ø 6,0 mm | Ø 3,0 mm | Ø 8,0 mm | Ø 12,7 mm | Ø 12,7 mm | Ø 12,7 mm | Ø 22,4 mm | Ø 25,4 mm | Ø 6,0 mm | Ø 10,0 mm | Ø 10,0 mm | Ø 12,7 mm | Ø 12,7 mm | Ø 22,4 mm | Ø 25,4 mm | Ø 25,4 mm | Ø 25,4 mm | Ø 25,4 mm |
| Brenn- weite |
-1000,0 mm | -150,0 mm | -100,0 mm | -6,0 mm | -3,0 mm | -8,0 mm | -50,0 mm | -30,0 mm | -500,0 mm | -50,0 mm | -200,0 mm | -10,0 mm | -16,0 mm | -10,0 mm | -200,0 mm | -100,0 mm | -40,0 mm | -100,0 mm | -50,0 mm | -1000,0 mm | -500,0 mm |
| Optisches Substrat | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| Beschichtung | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS |
| Dicke des optischen Zentrums | 1,5 mm | 1,5 mm | 1,5 mm | 0,5 mm | 0,5 mm | 1,0 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,0 mm | 1,5 mm | 1,0 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm |
| Krümmungsradius 1 | -523,3 mm | -78,298 mm | -52,33 mm | -3,101 mm | -1,55 mm | -4,134 mm | -26,039 mm | -15,51 mm | -260,39 mm | -26,039 mm | -104,41 mm | -5,012 mm | -8,475 mm | -5,168 mm | -102,92 mm | -51,212 mm | -20,833 mm | -51,212 mm | -26,039 mm | -523,3 mm | -260,39 mm |
| Krümmungsradius 2 | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm |
| Toleranzdicke | ± 0,1 mm | ± 0,2 mm | ± 0,2 mm | ± 0,02 mm | ± 0,02 mm | ± 0,02 mm | ± 0,1 mm | ± 0,1 mm | ± 0,1 mm | ± 0,2 mm | ± 0,2 mm | ± 0,1 mm | ± 0,2 mm | ± 0,02 mm | ± 0,1 mm | ± 0,1 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm |
| Optische Kantendicke | 1,5 mm | 2,3 mm | 2,7 mm | 2,82 mm | 1,66 mm | 4,09 mm | 2,3 mm | 2,9 mm | 1,6 mm | 4,0 mm | 2,2 mm | 2,0 mm | 3,1 mm | 4,86 mm | 1,7 mm | 1,9 mm | 4,8 mm | 3,1 mm | 4,8 mm | 1,7 mm | 1,8 mm |
| Optische Zentriergenauigkeit (min, sec) | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 20.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' |
| Toleranz der Abmessungen der Optik | - 0,12 mm | - 0,13 mm | - 0,13 mm | - 0,02 mm | - 0,02 mm | - 0,02 mm | - 0,12 mm | - 0,12 mm | - 0,12 mm | - 0,13 mm | - 0,15 mm | - 0,09 mm | - 0,09 mm | - 0,02 mm | - 0,12 mm | - 0,12 mm | - 0,13 mm | - 0,15 mm | - 0,15 mm | - 0,15 mm | - 0,15 mm |
| f' bei X nm | -1009,0 mm -1016,0 mm -1033,0 mm |
-150,99 mm -152,0 mm -154,52 mm |
-100,88 mm -101,59 mm -103,27 mm |
-5,98 mm -6,02 mm -6,12 mm |
-2,99 mm -3,01 mm -3,06 mm |
-7,97 mm -8,03 mm -8,16 mm |
-50,2 mm -50,53 mm -51,4 mm |
-29,9 mm -30,11 mm -30,61 mm |
-502,0 mm -505,5 mm -514,0 mm |
-50,2 mm -50,55 mm -51,39 mm |
-201,3 mm -202,7 mm -206,1 mm |
-9,66 mm -9,73 mm -9,89 mm |
-16,34 mm -16,45 mm -16,73 mm |
-9,96 mm -10,03 mm -10,2 mm |
-198,41 mm -199,8 mm -203,1 mm |
-98,73 mm -99,43 mm -101,1 mm |
-40,16 mm -40,44 mm -41,11 mm |
-98,73 mm -99,43 mm -101,1 mm |
-50,2 mm -50,53 mm -51,4 mm |
-1009,0 mm -1018,0 mm -1033,0 mm |
-502,0 mm -505,5 mm -514,0 mm |
| s' bei X nm | -1013,6 mm | -152,5 mm | -102,25 mm | -6,33 mm | -3,33 mm | -8,66 mm | -51,38 mm | -31,0 mm | -504,88 mm | -51,38 mm | -203,03 mm | -10,36 mm | -17,39 mm | -10,66 mm | -200,15 mm | -100,99 mm | -41,3 mm | -100,09 mm | -5138,0 mm | -1013,6 mm | -504,86 mm |
| Teilenummer | G314336322 | G314317322 | G314316322 | G314001322 | G314000322 | G314002322 | G314332322 | G314331322 | G314335322 | G314315322 | G314323322 | G314304322 | G314305322 | G314003322 | G314334322 | G314333322 | G314301322 | G314322322 | G314321322 | G314325322 | G314324322 |
Enge Fertigungstoleranzen für hervorragende Leistung und präzise Montage
Standard-Vis-Beschichtung: ARB2 VIS (450–700 nm), entwickelt zur Transmissionsmaximierung über das gesamte sichtbare Spektrum hinweg
Diese Linsen werden unmontiert geliefert, um eine flexible und individuelle Integration in Ihr optisches System zu ermöglichen
ZEMAX-Dateien stehen zur Verfügung und ermöglichen eine einfache Systemauslegung und -simulation
| Produkt | Plankonkave Linse; N-BK 7; D=12,7; F=-1000 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=22,4; F=-150 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=22,4; F=-100 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=6; F=-6 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=3; F=-3 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=8; F=-8 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=12,7; F=-50 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=12,7; F=-30 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=12,7; F=-500 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=22,4; F=-50 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=25,4; F=-200 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=6; F=-10 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=10; F=-16 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=10; F=-10 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=12,7; F=-200 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=12,7; F=-100 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=22,4; F=-40 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=25,4; F=-100 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=25,4; F=-50 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=25,4; F=-1000 [ARB2-VIS] | Plankonkave Linse; N-BK 7; D=25,4; F=-500 [ARB2-VIS] |
| Optikgröße | Ø 12,7 mm | Ø 22,4 mm | Ø 22,4 mm | Ø 6,0 mm | Ø 3,0 mm | Ø 8,0 mm | Ø 12,7 mm | Ø 12,7 mm | Ø 12,7 mm | Ø 22,4 mm | Ø 25,4 mm | Ø 6,0 mm | Ø 10,0 mm | Ø 10,0 mm | Ø 12,7 mm | Ø 12,7 mm | Ø 22,4 mm | Ø 25,4 mm | Ø 25,4 mm | Ø 25,4 mm | Ø 25,4 mm |
| Brenn- weite |
-1000,0 mm | -150,0 mm | -100,0 mm | -6,0 mm | -3,0 mm | -8,0 mm | -50,0 mm | -30,0 mm | -500,0 mm | -50,0 mm | -200,0 mm | -10,0 mm | -16,0 mm | -10,0 mm | -200,0 mm | -100,0 mm | -40,0 mm | -100,0 mm | -50,0 mm | -1000,0 mm | -500,0 mm |
| Optisches Substrat | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 | N-BK7 |
| Beschichtung | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS | ARB 2 VIS |
| Dicke des optischen Zentrums | 1,5 mm | 1,5 mm | 1,5 mm | 0,5 mm | 0,5 mm | 1,0 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,0 mm | 1,5 mm | 1,0 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm | 1,5 mm |
| Krümmungsradius 1 | -523,3 mm | -78,298 mm | -52,33 mm | -3,101 mm | -1,55 mm | -4,134 mm | -26,039 mm | -15,51 mm | -260,39 mm | -26,039 mm | -104,41 mm | -5,012 mm | -8,475 mm | -5,168 mm | -102,92 mm | -51,212 mm | -20,833 mm | -51,212 mm | -26,039 mm | -523,3 mm | -260,39 mm |
| Krümmungsradius 2 | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm | -999,0 mm |
| Toleranzdicke | ± 0,1 mm | ± 0,2 mm | ± 0,2 mm | ± 0,02 mm | ± 0,02 mm | ± 0,02 mm | ± 0,1 mm | ± 0,1 mm | ± 0,1 mm | ± 0,2 mm | ± 0,2 mm | ± 0,1 mm | ± 0,2 mm | ± 0,02 mm | ± 0,1 mm | ± 0,1 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm |
| Optische Kantendicke | 1,5 mm | 2,3 mm | 2,7 mm | 2,82 mm | 1,66 mm | 4,09 mm | 2,3 mm | 2,9 mm | 1,6 mm | 4,0 mm | 2,2 mm | 2,0 mm | 3,1 mm | 4,86 mm | 1,7 mm | 1,9 mm | 4,8 mm | 3,1 mm | 4,8 mm | 1,7 mm | 1,8 mm |
| Optische Zentriergenauigkeit (min, sec) | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 20.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' | 10.0 ' |
| Toleranz der Abmessungen der Optik | - 0,12 mm | - 0,13 mm | - 0,13 mm | - 0,02 mm | - 0,02 mm | - 0,02 mm | - 0,12 mm | - 0,12 mm | - 0,12 mm | - 0,13 mm | - 0,15 mm | - 0,09 mm | - 0,09 mm | - 0,02 mm | - 0,12 mm | - 0,12 mm | - 0,13 mm | - 0,15 mm | - 0,15 mm | - 0,15 mm | - 0,15 mm |
| f' bei X nm | -1009,0 mm -1016,0 mm -1033,0 mm |
-150,99 mm -152,0 mm -154,52 mm |
-100,88 mm -101,59 mm -103,27 mm |
-5,98 mm -6,02 mm -6,12 mm |
-2,99 mm -3,01 mm -3,06 mm |
-7,97 mm -8,03 mm -8,16 mm |
-50,2 mm -50,53 mm -51,4 mm |
-29,9 mm -30,11 mm -30,61 mm |
-502,0 mm -505,5 mm -514,0 mm |
-50,2 mm -50,55 mm -51,39 mm |
-201,3 mm -202,7 mm -206,1 mm |
-9,66 mm -9,73 mm -9,89 mm |
-16,34 mm -16,45 mm -16,73 mm |
-9,96 mm -10,03 mm -10,2 mm |
-198,41 mm -199,8 mm -203,1 mm |
-98,73 mm -99,43 mm -101,1 mm |
-40,16 mm -40,44 mm -41,11 mm |
-98,73 mm -99,43 mm -101,1 mm |
-50,2 mm -50,53 mm -51,4 mm |
-1009,0 mm -1018,0 mm -1033,0 mm |
-502,0 mm -505,5 mm -514,0 mm |
| s' bei X nm | -1013,6 mm | -152,5 mm | -102,25 mm | -6,33 mm | -3,33 mm | -8,66 mm | -51,38 mm | -31,0 mm | -504,88 mm | -51,38 mm | -203,03 mm | -10,36 mm | -17,39 mm | -10,66 mm | -200,15 mm | -100,99 mm | -41,3 mm | -100,09 mm | -5138,0 mm | -1013,6 mm | -504,86 mm |
| Teilenummer | G314336322 | G314317322 | G314316322 | G314001322 | G314000322 | G314002322 | G314332322 | G314331322 | G314335322 | G314315322 | G314323322 | G314304322 | G314305322 | G314003322 | G314334322 | G314333322 | G314301322 | G314322322 | G314321322 | G314325322 | G314324322 |
Enge Fertigungstoleranzen für hervorragende Leistung und präzise Montage
Standard-Vis-Beschichtung: ARB2 VIS (450–700 nm), entwickelt zur Transmissionsmaximierung über das gesamte sichtbare Spektrum hinweg
Diese Linsen werden unmontiert geliefert, um eine flexible und individuelle Integration in Ihr optisches System zu ermöglichen
ZEMAX-Dateien stehen zur Verfügung und ermöglichen eine einfache Systemauslegung und -simulation
