薄膜偏振分光棱镜
LINOS®薄膜偏振分光棱镜专为满足严苛的光学应用需求而设计，可提供极其纯净的偏振光束。先进的介质分束镀膜可提供极宽的光谱带宽，同时保持超过10,000:1的出色透射率和消光比。该设计确保光束无角度或横向偏转，并将波前畸变降至最低，使其成为精密成像、光谱学和激光系统的理想之选。宽带ARB2镀膜可增强多波长范围内的性能，同时保持90%以上的平均透射率。
埃赛力达薄膜偏振分光棱镜结合高偏振纯度、宽光谱范围和优异的光学稳定性，为需要精确、稳定和高性能偏振控制的应用提供可靠的解决方案。其卓越的光束质量可确保在先进光学系统中实现最佳性能。
h为高度，L1为宽度，L2为长度
| 产品 | 薄膜偏振器390-480nm；L=5 | 薄膜偏振器450-1050nm；L=5 | 薄膜偏振器450-1050nm；L=7 | 薄膜偏振器450-1050nm；L=10 | 薄膜偏振器450-1050nm；L=20 | 薄膜偏振器450-1050nm；L=25 | 薄膜偏振器450-700nm；L=5 | 薄膜偏振器450-700nm；L=10 | 薄膜偏振器450-700nm；L=12.5 | 薄膜偏振器450-700nm；L=20 | 薄膜偏振器750-1100nm；L=5 | 薄膜偏振器750-1100nm；L=7 | 薄膜偏振器750-1100nm；L=10 | 薄膜偏振器750-1100nm；L=12.5 | 薄膜偏振器750-1100nm；L=20 | 薄膜偏振器1100-1700nm；L=5 | 薄膜偏振器1100-1700nm；L=10 | 薄膜偏振器1100-1700nm；L=12.5 |
| 形状 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 | 矩形 |
| 光学尺寸 | 5.0 mm | 5.0 mm | 7.0 mm | 10.0 mm | 20.0 mm | 25.0 mm | 5.0 mm | 10.0 mm | 12.5 mm | 20.0 mm | 5.0 mm | 7.0 mm | 10.0 mm | 12.5 mm | 20.0 mm | 5.0 mm | 10.0 mm | 12.5 mm |
| 基材 | SF2 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 | S-NBH51 |

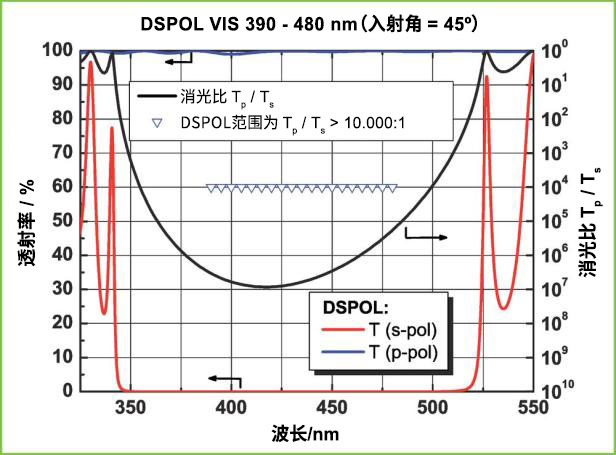

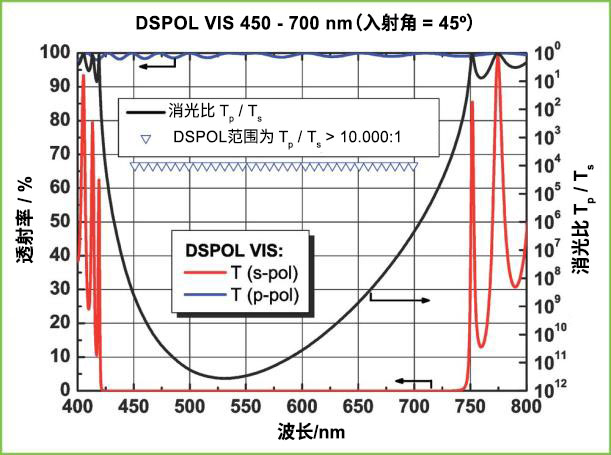

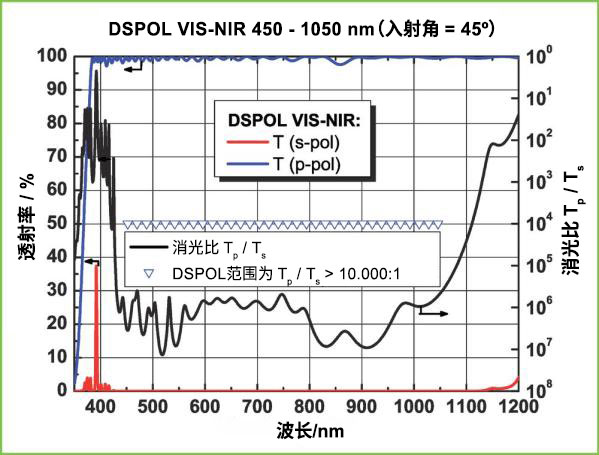

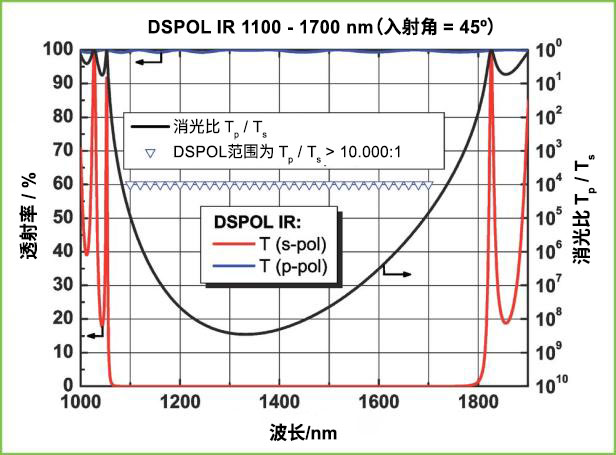

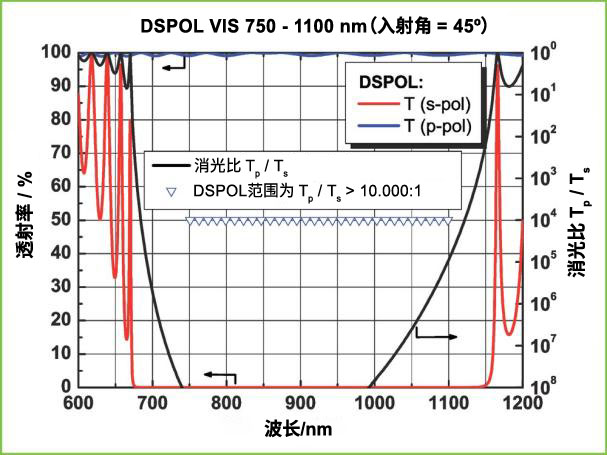

| 波长范围 | 390.0 - 480.0 nm | 450.0 - 1050.0 nm | 450.0 - 1050.0 nm | 450.0 - 1050.0 nm | 450.0 - 1050.0 nm | 450.0 - 1050.0 nm | 450.0 - 700.0 nm | 450.0 - 700.0 nm | 450.0 - 700.0 nm | 450.0 - 700.0 nm | 750.0 - 1100.0 nm | 750.0 - 1100.0 nm | 750.0 - 1100.0 nm | 750.0 - 1100.0 nm | 750.0 - 1100.0 nm | 1100.0 - 1700.0 nm | 1100.0 - 1700.0 nm | 1100.0 - 1700.0 nm |
| 公差h | -0.075 mm | -0.075 mm | -0.09 mm | -0.09 mm | -0.13 mm | -0.13 mm | -0.075 mm | -0.09 mm | -0.11 mm | -0.13 mm | -0.075 mm | -0.09 mm | -0.09 mm | -0.11 mm | -0.13 mm | -0.075 mm | -0.09 mm | -0.11 mm |
| 容差L1=L2 | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.4 mm | ± 0.4 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.4 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm | ± 0.4 mm | ± 0.2 mm | ± 0.2 mm | ± 0.2 mm |
| 设计波长处的最小消光比Tp/Ts | 10000.0 - 1.0 | 10000.0 - 1.0 | 10000.0 - 1.0 | 10000.0 - 1.0 | 10000.0 - 1.0 | 10000.0 - 1.0 | 10000.0 - 1.0 | 10000.0 - 1.0 | 10000.0 - 1.0 | 10000.0 - 1.0 | 10000.0 - 1.0 | 10000.0 - 1.0 | 10000.0 - 1.0 | 10000.0 - 1.0 | 10000.0 - 1.0 | 10000.0 - 1.0 | 10000.0 - 1.0 | 10000.0 - 1.0 |
| 零件号 | G335731000 | G335741000 | G335742000 | G335743000 | G335748000 | G335749000 | G335711000 | G335713000 | G335715000 | G335718000 | G335721000 | G335722000 | G335723000 | G335725000 | G335728000 | G335751000 | G335753000 | G335755000 |
用于高效产生强偏振透射光束的专用分束器镀膜
超宽光谱带宽、极高消光比和出色透射率，可提供卓越灵活性和优异性能
极高透射消光比（在±2°时，ΦTp:ΦTs >10,000:1）可确保为精密光学应用提供出色的偏振纯度
优异的光束质量，透射光束无角度或横向偏差，可实现稳定的光学对准
低波前畸变 (<λ/4 @ 633 nm) 可保持光束完整性，实现高精度测量
宽带减反射镀膜 (ARB2) 可最大程度减少反射损耗，提高整体光学效率
高平均透射率 (Tp > 90%) 可确保强信号传输能力和高效的光利用率
高激光损伤耐受性：>2 kW/cm²（488/514 nm的连续波），>200 mJ/cm²（1064 nm的10ns脉冲），以及 >28 mJ/cm²（850 nm，20 Hz的280fs脉冲），适用于严苛的激光环境
与Microbench和模块化光学安装系统兼容（例如，用于10 mm棱镜的G061641000夹具支架和用于12.5-20 mm边长的G065065000棱镜台25），实现灵活集成
适用于LINOS Cube C和Microbench微调单元内的可调安装系统，可实现精确对准和系统兼容
