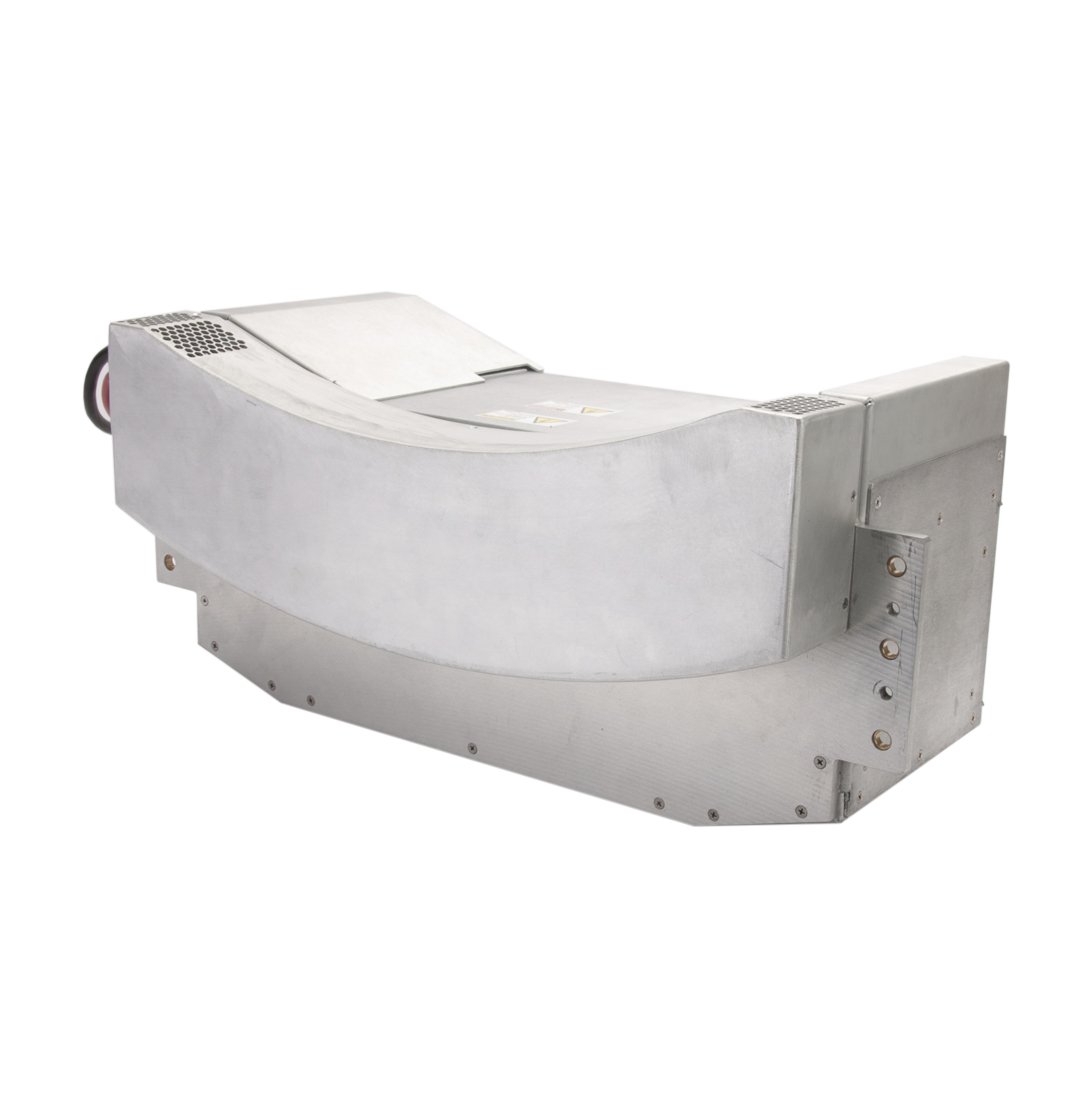

125 kV, 250 mA Röntgen-Stromversorgung 1102502
Die Serie 1102502 ist eine CT-Röntgen-Stromversorgung von 125 kV/250 mA. Sie ist eine präzise geregelte Stromversorgung mit der Technologie der Hochfrequenz-Leistungsumwandlung, die für alle Stromversorgungsfunktionen verwendet wird. Sie ist für eine hochleistungsfähige Röntgenröhre mit Drehanode ausgelegt und erzeugt -125 kV bei 250 mA in einem Standard-Betriebsmodus, -130 kV bei 10 mA in einem Röhrenkonditionierungs-Betriebsmodus.
- Die Stromversorgung ist in der Lage, eine Ausgangsspitzenleistung von 31,25 kW für eine Zeitdauer von 20 Sekunden- und 20 Minutenintervallen zu erzeugen. Der Betrieb bei -125 kV und 125 mA für 40 Sekunden ist ebenfalls möglich.
- Umfangreiche interne Verriegelungen und Diagnosen sind integriert, um einen zuverlässigen und sicheren Betrieb zu gewährleisten.
- Die Stromversorgung besteht aus einer einzelnen Box ohne externe Luftkühlung.
- Durch die mechanische Konstruktion des Netzteils kann sie in einer Gantry-Anwendung eingesetzt werden.
Die Stromversorgung arbeitet über einen weiten Bereich der Bus-Eingangsspannung 280–420 VDC für HV-Umrichter und 24 VDC ±10% Notstromversorgung, was Heizleistung und Haushaltsspannungen produziert. Installation und Fehlerbehebung
| Eingangsspannung | 280–390 VDC |
| 24 V Eingangsbereich | 21,6–26,4 VDC, <5A max. Stromaufnahme |
| Kathodenspannung | -125 kV max. Betriebspunkt |
| Hochspannungsausgangs-Genauigkeit bei 125 kV | ±1250 V (±1%) |
| Emissionsstrom | Max. Betriebspunkt 250 mA |
| mA Ausgangsgenauigkeit bei 250 mA | ±2% |
| Heizstrom | Max. 5,0 A RMS |
| Heizfadenspannung | Max. 8 V RMS |
