1101339-X-Stromversorgung
TEIL/ 1101339-X

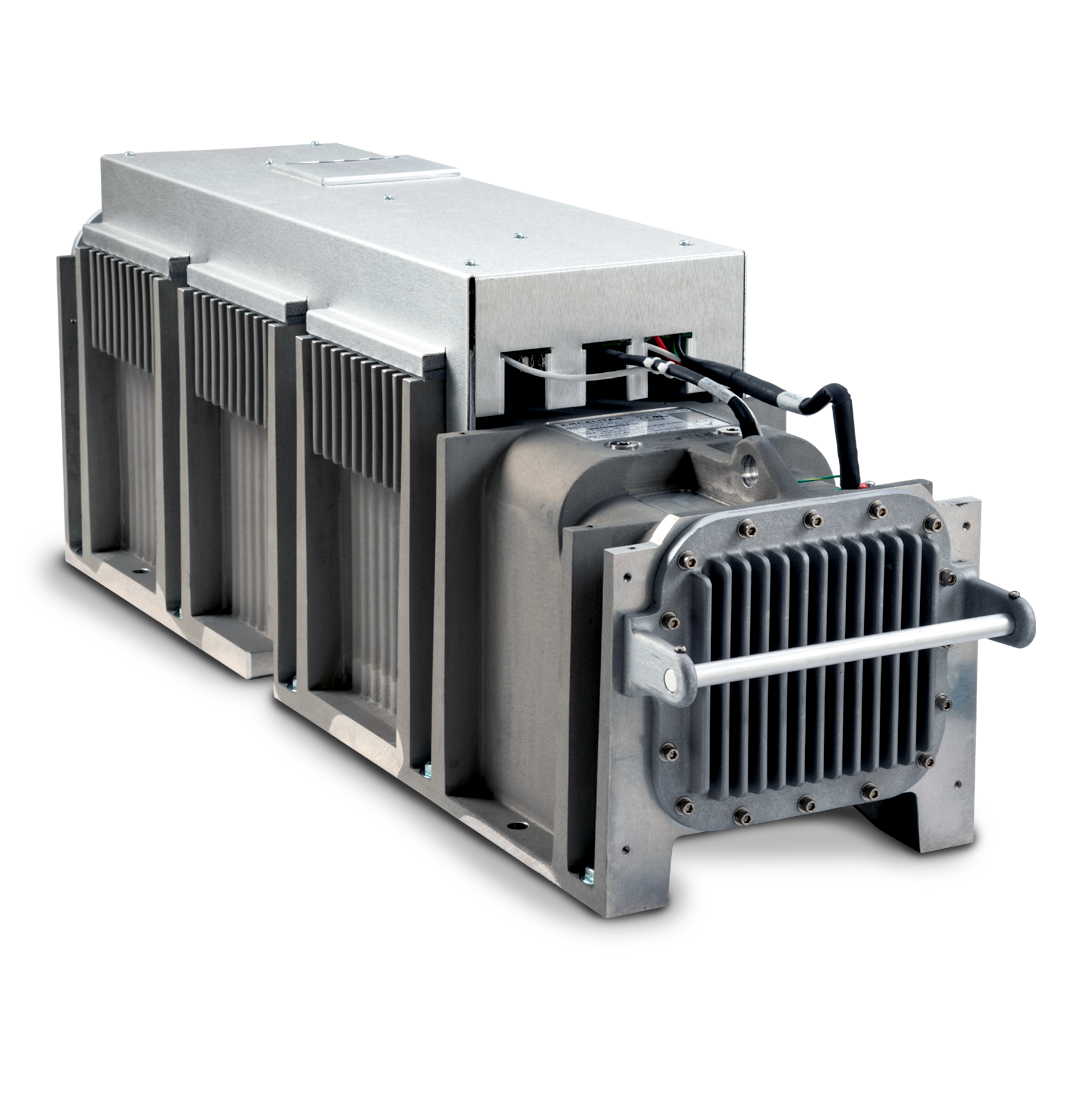

180 kV, 16 mA Röntgen-Stromversorgung 1101339

Die CT-Röntgen-Stromversorgung mit 180 kV bei 16 mA ist eine hochgradig geregelte Stromversorgung, die für den Einsatz in einem Röntgen-Computertomographie(CT)-System entwickelt wurde. Das Gerät ist so ausgelegt, dass es kontinuierlich mit voller Leistung betrieben wird. Es ist auf einem rotierenden Portal bei Drehzahlen bis zu 120 U/min und bis zu 25 G montiert. Die Hochspannungs-Tankbaugruppe ist zur elektrischen Isolierung und Kühlung mit Öl gefüllt. Für einen sicheren und höchst zuverlässigen Betrieb sind umfangreiche interne Verriegelungen und Diagnosefunktionen integriert.



  • Die Technologie der Hochfrequenz-Leistungsumwandlung wird für alle Stromversorgungsfunktionen verwendet.
  • Die Stromversorgung besteht aus einer Steuerungs-/Konverterbaugruppe und einer Hochspannungs-Tankbaugruppe.
  • Der Hochspannungsausgang der Versorgung ist asymmetrisch und kann von nahezu 0 bis zu negativen 180 kV variiert werden.
  • Geregelter Heizstrom-Ausgang bis zu 4,5 A/7,5 VDC. Der maximale Emissionsstrom beträgt 16,0 mA bei voller Ausgangsspannung.
  • Alle Ausgänge der Stromversorgung bieten Schutz vor offenen Stromkreisen und Kurzschlüssen.



  • Bereich der Eingangsspannung: 280–290 VDC
  • Ausgangsspannung: 0–Neg. 180
  • Ausgangsstrom: 0,5 mA/15 mA
  • Heizstrom-Ausgang: 4,5 mA, max. 7,5 VDC
  • Betriebstemperatur: 0 bis 45°C
  • Gewicht: 156 lbs
  • Bereich der Eingangsspannung: 280–290 VDC
  • Ausgangsspannung: 0–Neg. 180
  • Ausgangsstrom: 0,5 mA/15 mA
  • Heizstrom-Ausgang: 4,5 mA, max. 7,5 VDC
  • Betriebstemperatur: 0 bis 45°C
  • Gewicht: 156 lbs
