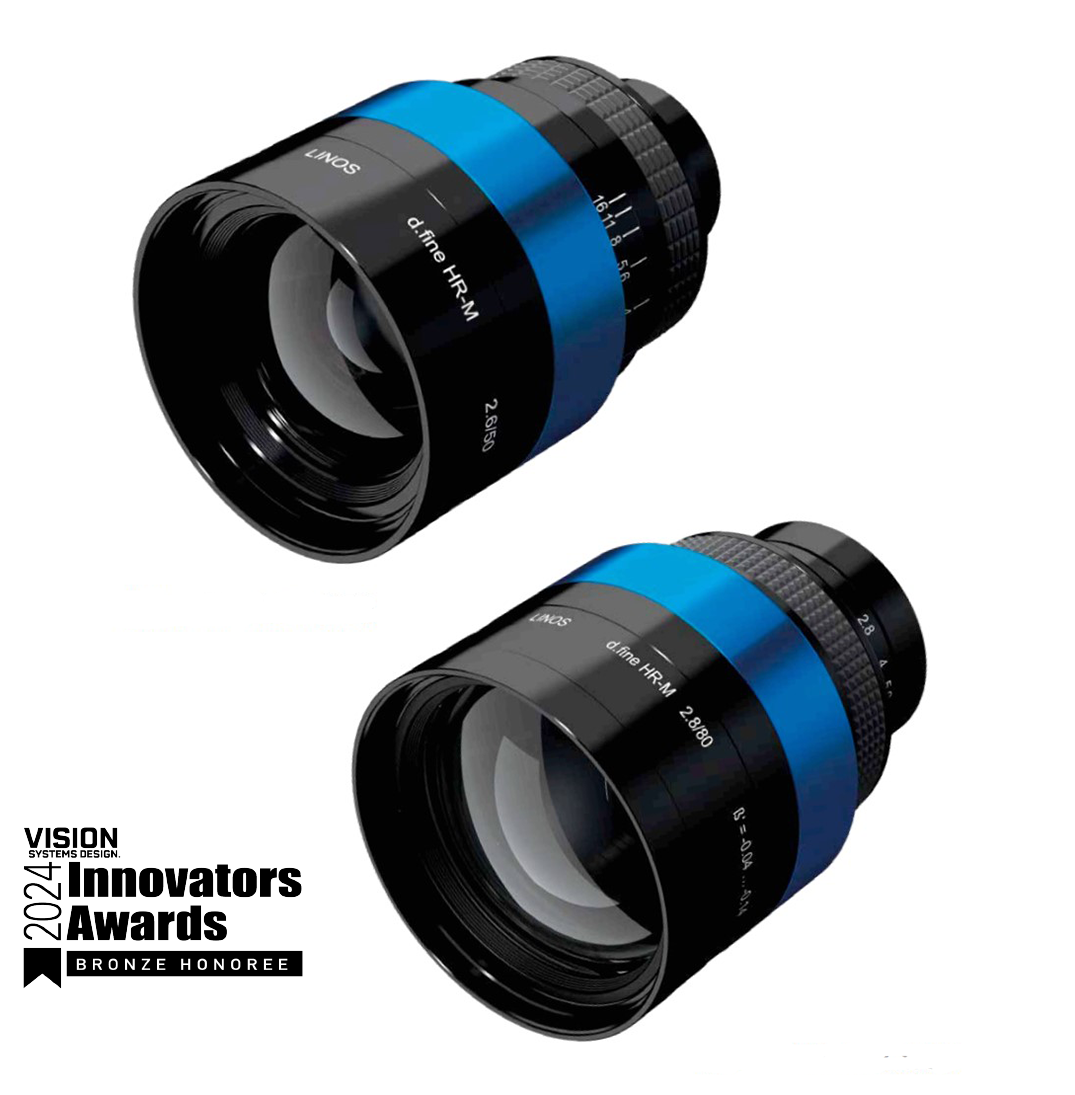

d.fine HR-M Serie

d.fine HR-M Serie

Die neue LINOS d.fine HR-M Objektivserie von Excelitas besticht durch ihre hervorragenden Abbildungseigenschaften über das große Bildfeld. Die hoch geöffnete Blende ermöglicht eine sehr hohe Lichtstärke, wodurch sich Belichtungszeiten und somit Taktzeiten im industriellen Umfeld minimieren lassen. Ebenso wird dadurch die Beugungsgrenze gehoben und es können sehr hohe Auflösungen erzielt werden. Die äußerst feine Auflösung bis in die Ecken des Sichtfelds gewährleistet eine konsistente Bildgebungsleistung über Vollformatsensoren und Zeilensensoren im 16K-Format mit Pixelgrößen bis zu 3,5 µm.

In Kombination mit unseren neuen flexiblen Fokussierungs- und Anschlussmöglichkeiten kann die Objektivreihe an nahezu jede Industriekamera angeschlossen werden und steht für ein breites Spektrum von Machine Vision Anwendungen zur Verfügung.

Probieren Sie auch unser Tool MachVis Lens Selector aus und finden Sie die perfekte Objektivlösung für Ihre Imaging- und Bildverarbeitungsanforderungen.

Artikel-Nr.

Produkt-
bezeichnung

Brenn-
weite

Blenden-
zahl

Maßstabs-
bereich

Bildkreis

Schnittstelle



mm

mm



Durchmesser, mm



0703-145-000-20 d.fine HR-M 2.6/50 0.15x 50 2,6 -0,1..-0,2 56,8 V-Nut ø44
0703-145-000-30 d.fine HR-M 2.6/50 0.063x 50 2,6 -0,025..-0,1 56,8 V-Nut ø44

0703-146-000-20

 d.fine HR-M 2.8/80 0.2x

80

2,8

-0,14 … -0,27

62,4

M52x0.5

0703-146-000-30

 d.fine HR-M 2.8/80 0.09x

80

2,8

-0,04 … -0,14

62,4

M52x0.5

  • Objektiv mit ultrafeiner Auflösung
  • Große Blende für maximale Lichtausbeute
  • Für großformatige Flächensensoren und Zeilensensoren bis zu 16 k/3,5 µm
  • Präzisionsjustage für gleichbleibende Abbildungsleistung über das gesamte Bildfeld
  • Brennweite: ​​​​​​​50 und 80 mm
  • Blende 2,6 bis 16
  • Bildkreis: bis zu 62.4 mm
  • Arbeitsabstand: 252 bis 2016 mm
  • Abbildungsmaßstab: 0,025 bis 0,27
  • Spektralbereich: 400 bis 750 nm

Artikel-Nr.

Produkt-
bezeichnung

Brenn-
weite

Blenden-
zahl

Maßstabs-
bereich

Bildkreis

Schnittstelle



mm

mm



Durchmesser, mm



0703-145-000-20 d.fine HR-M 2.6/50 0.15x 50 2,6 -0,1..-0,2 56,8 V-Nut ø44
0703-145-000-30 d.fine HR-M 2.6/50 0.063x 50 2,6 -0,025..-0,1 56,8 V-Nut ø44

0703-146-000-20

 d.fine HR-M 2.8/80 0.2x

80

2,8

-0,14 … -0,27

62,4

M52x0.5

0703-146-000-30

 d.fine HR-M 2.8/80 0.09x

80

2,8

-0,04 … -0,14

62,4

M52x0.5

  • Objektiv mit ultrafeiner Auflösung
  • Große Blende für maximale Lichtausbeute
  • Für großformatige Flächensensoren und Zeilensensoren bis zu 16 k/3,5 µm
  • Präzisionsjustage für gleichbleibende Abbildungsleistung über das gesamte Bildfeld
  • Brennweite: ​​​​​​​50 und 80 mm
  • Blende 2,6 bis 16
  • Bildkreis: bis zu 62.4 mm
  • Arbeitsabstand: 252 bis 2016 mm
  • Abbildungsmaßstab: 0,025 bis 0,27
  • Spektralbereich: 400 bis 750 nm
