Dielektrisch beschichtete Planspiegel DLHS UV 351-355 nm
LINOS® dielektrisch beschichtete Planspiegel DLHS UV 351-355 nm sind optische Präzisionskomponenten für Hochleistungs- und Hochenergielaseranwendungen. Diese Spiegel sind mit einer dielektrischen VUV-Hochleistungsbeschichtung versehen. Diese gewährleistet ein hohes Reflexionsvermögen und sehr geringe Streuverluste und stellt somit eine zuverlässige Leistung bei anspruchsvollen Strahlsteuerungs- und -ablenkungsanwendungen sicher. Sie sind für einen Einfallswinkel von 45° optimiert, sorgen für eine präzise Strahlablenkung um 90° und können auch als dichroitische oder Langpassspiegel zur selektiven Wellenlängentrennung eingesetzt werden. Die Spiegel bestehen aus Quarzglassubstraten mit hochglanzpolierten Vorder- und Rückseiten. Dieser Aufbau gewährleistet eine hervorragende thermische Stabilität und minimale Verzerrung.
Mit einer garantierten Reflexion von über 99,5% im Wellenlängenbereich von 351 bis 355 nm vereinen DLHS-Spiegel optische Präzision, Langlebigkeit und langfristige Zuverlässigkeit, was sie ideal für fortschrittliche Lasersysteme, wissenschaftliche Forschung und industrielle Hochleistungsanwendungen macht.
| Produkt | Laserspiegel DLHS353; Quarzglas; D=12,7 | Laserspiegel DLHS353; Quarzglas; D=22,4 × 31,5 elliptisch | Laserspiegel DLHS353; Quarzglas; D=25 | Laserspiegel DLHS353; Quarzglas; D=50 |
| Gewicht (kg) | 0,003 | 0,008 | 0,008 | 0,043 |
| Form | Kreisförmig | Kreisförmig | Kreisförmig | Kreisförmig |
| Optikgröße | Ø 12,7 mm | Ø 22,4–31,5 mm | Ø 25,0 mm | Ø 50,0 mm |
| Dicke des optischen Zentrums | 5,0 mm | 5,0 mm | 5,0 mm | 10,0 mm |
| Wellenlängenbereich | 351,0 – 355,0 nm | 351,0 – 355,0 nm | 351,0 – 355,0 nm | 351,0 – 355,0 nm |
| Einfallswinkel (AOI) | 45 Grad | 45 Grad | 45 Grad | 45 Grad |
| Beschichtungsspezifikation | 1x R>99,5% bei 351–355 nm, T>80% bei 532+1064 nm 1x unbeschichtet |
1x R>99,5% bei 351–355 nm, T>80% bei 532+1064 nm 1x unbeschichtet |
1x R>99,5% bei 351–355 nm, T>80% bei 532+1064 nm 1x unbeschichtet |
1x R>99,5% bei 351–355 nm, T>80% bei 532+1064 nm 1x unbeschichtet |
| Substrat | Quarzglas | Quarzglas | Quarzglas | Quarzglas |
| Parallelität | 5,0 | 5,0 | 5,0 | 5,0 |
Diese dielektrisch beschichteten VUV-Hochleistungsspiegel wurden für Hochenergie-Laseranwendungen entwickelt. Sie bieten auch unter hohen Laserintensitäten eine stabile Leistung und minimieren so das Risiko von optischen Schäden oder Systemausfällen.
Strahllenkungsspiegel für einen Einfallswinkel von 45°, Strahlablenkung von 90°
Auch als dichroitischer Filter bzw. Langpassfilter geeignet, bietet vielseitige Funktionalität und ermöglicht eine flexible Integration in Mehrwellenlängen-Konfigurationen
Die polierte Rückseite minimiert Streureflexionen und Streuung und verbessert so die Strahlqualität und die Messgenauigkeit
Extrem geringe Streuverluste erhalten die Strahlintensität und Homogenität für Präzisionsanwendungen
Substrate aus Quarzglas gewährleisten eine hohe thermische Stabilität und minimale Verformung, selbst unter hoher Laserleistung
Frontfläche RMS ≤ 1 nm poliert minimiert Streuung und Wellenfrontverzerrung und bewahrt eine hohe Strahlqualität

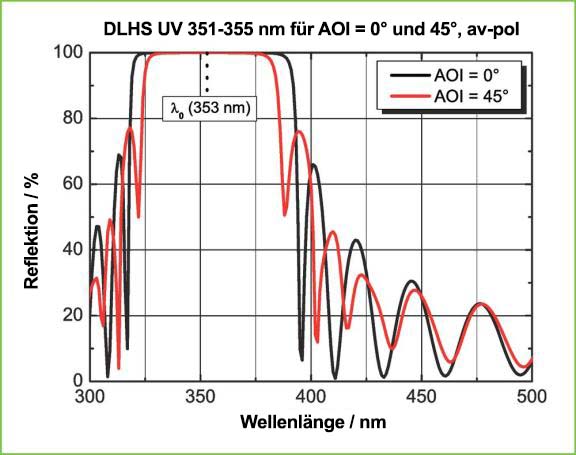

Garantierte Reflexion > 99,5% bei 351–355 nm für einen Einfallswinkel (AOI) von 45° (durchschnittliche Polarisation)
Transmission von >80% bei λ = 532 nm und 1064 nm lässt sich durch zusätzliche Antireflexbeschichtung (AR) auf der Rückseite erzielen, wodurch Anwendungen mit zwei Wellenlängen unterstützt werden
Zerstörschwelle H∞ > 5 J/cm2 bei 308 nm mit 15-ns-Laserpulsen (s-on-1) bei 10 Hz
