Dielektrisch beschichtete Planspiegel DLHS 532 nm
LINOS® dielektrisch beschichtete Planspiegel DLHS 532 nm sind optische Präzisionskomponenten, die für Hochleistungs- und Hochenergielaseranwendungen entwickelt wurden. Diese Spiegel sind mit einer dielektrischen Beschichtung ausgestattet und bieten eine außergewöhnlich hohe Reflektivität bei extrem geringen Streuverlusten. Dadurch gewährleisten sie eine zuverlässige Leistung bei kritischen Aufgaben zur Strahlsteuerung und Durchbiegung. Sie sind für einen Einfallswinkel von 45° optimiert, sorgen für eine präzise Strahlablenkung um 90° und können auch als dichroitische oder Langpassspiegel zur selektiven Wellenlängentrennung eingesetzt werden. Hergestellt auf Quarzglassubstraten mit hochglanzpolierten Vorder- und Rückseiten, weisen sie unter anspruchsvollen Bedingungen eine hervorragende thermische und dimensionale Stabilität auf.
LINOS DLHS-Spiegel bieten einen Reflexionsgrad von über 99,7% bei 532 nm und gewährleisten optische Präzision, Beständigkeit und Zuverlässigkeit für moderne Lasersysteme, wissenschaftliche Forschung und Hochleistungsanwendungen in der Industrie.
| Produkt | Laserspiegel DLHS532; Quarzglas; D=12,7 | Laserspiegel DLHS532; Quarzglas; D=22,4 × 31,5 elliptisch | Laserspiegel DLHS532; Quarzglas; D=25 | Laserspiegel DLHS532; Quarzglas; D=50 |
| Gewicht (kg) | 0,003 | 0,008 | 0,008 | 0,043 |
| Form | Kreisförmig | Elliptisch | Kreisförmig | Kreisförmig |
| Optikgröße | Ø 12,7 mm | Ø 22,4–31,5 mm | Ø 25,0 mm | Ø 50,0 mm |
| Dicke des optischen Zentrums | 5,0 mm | 5,0 mm | 5,0 mm | 10,0 mm |
| Wellenlängenbereich | 532,0 nm | 532,0 nm | 532,0 nm | 532,0 nm |
| Einfallswinkel (AOI) | 45 Grad | 45 Grad | 45 Grad | 45 Grad |
| Beschichtungsspezifikation | 1x R>99,7% bei 532 nm, T>80% bei 1064 nm 1x unbeschichtet |
1x R>99,7% bei 532 nm, T>80% bei 1064 nm 1x unbeschichtet |
1x R>99,7% bei 532 nm, T>80% bei 1064 nm 1x unbeschichtet |
1x R>99,7% bei 532 nm, T>80% bei 1064 nm 1x unbeschichtet |
| Substrat | Quarzglas | Quarzglas | Quarzglas | Quarzglas |
| Parallelität | 5,0 | 5,0 | 5,0 | 5,0 |
Gewährleistet zuverlässige Leistung unter intensiven Laserbedingungen und verringert das Schadens- oder Ausfallrisiko – unerlässlich für Hochleistungs- und Hochenergielaseranwendungen
Spiegel mit dielektrischer Hochleistungsbeschichtung bieten eine extrem hohe Reflektivität bei gleichzeitig geringen Verlusten
Strahllenkungsspiegel für einen Einfallswinkel von 45°, Strahlablenkung von 90°
Eignet sich auch als Dichroit-/Langpassfilter und bietet vielseitige Einsatzmöglichkeiten, wodurch eine flexible Integration in Mehrwellenlängen-Konfigurationen ermöglicht wird
Die polierte Rückseite minimiert Streureflexionen und Streuung und verbessert so die Strahlqualität und die Messgenauigkeit
Extrem geringe Streuverluste erhalten die Strahlintensität und Homogenität für Präzisionsanwendungen
Quarzglassubstrat gewährleistet selbst unter hoher Laserleistung hohe thermische Stabilität und minimale Verformung
Polierte Vorderseite mit einem RMS-Wert von ≤ 1 nm minimiert Streuung und Wellenfrontverzerrung und gewährleistet eine hohe Strahlqualität

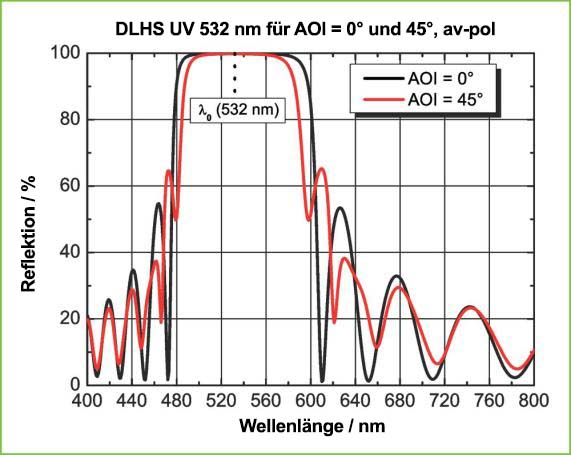

Garantierte Reflexion > 99,7% bei 532 nm bei einem Einfallswinkel (AOI) von 45° (durchschnittliche Polarisation)
Transmission von > 80% bei λ = 1064 nm ermöglicht einen effizienten Durchlass von Sekundärwellenlängen und unterstützt damit Anwendungen mit zwei Wellenlängen
