LINOS Klemmträger X 95
Der LINOS® -Klemmträger X 95 ermöglicht die Herstellung stabiler T-Konstruktionen innerhalb des X 95-Profilsystems. Er wurde für eine sichere, rutschfeste Befestigung entwickelt und bietet hohe Steifigkeit und Zuverlässigkeit in anspruchsvollen optischen und mechanischen Aufbauten. Mithilfe der Klemmkonstruktion können komplexe Rahmenkonstruktionen aufgebaut werden, wie sie in Forschungslabors, im Feinmechanikbereich und in industriellen Anwendungen zum Einsatz kommen. Die Festigkeit und Flexibilität des Trägers gewährleisten eine gleichbleibende, wiederholbare Leistung in modularen optischen Aufbauten und robusten Tragkonstruktionen.

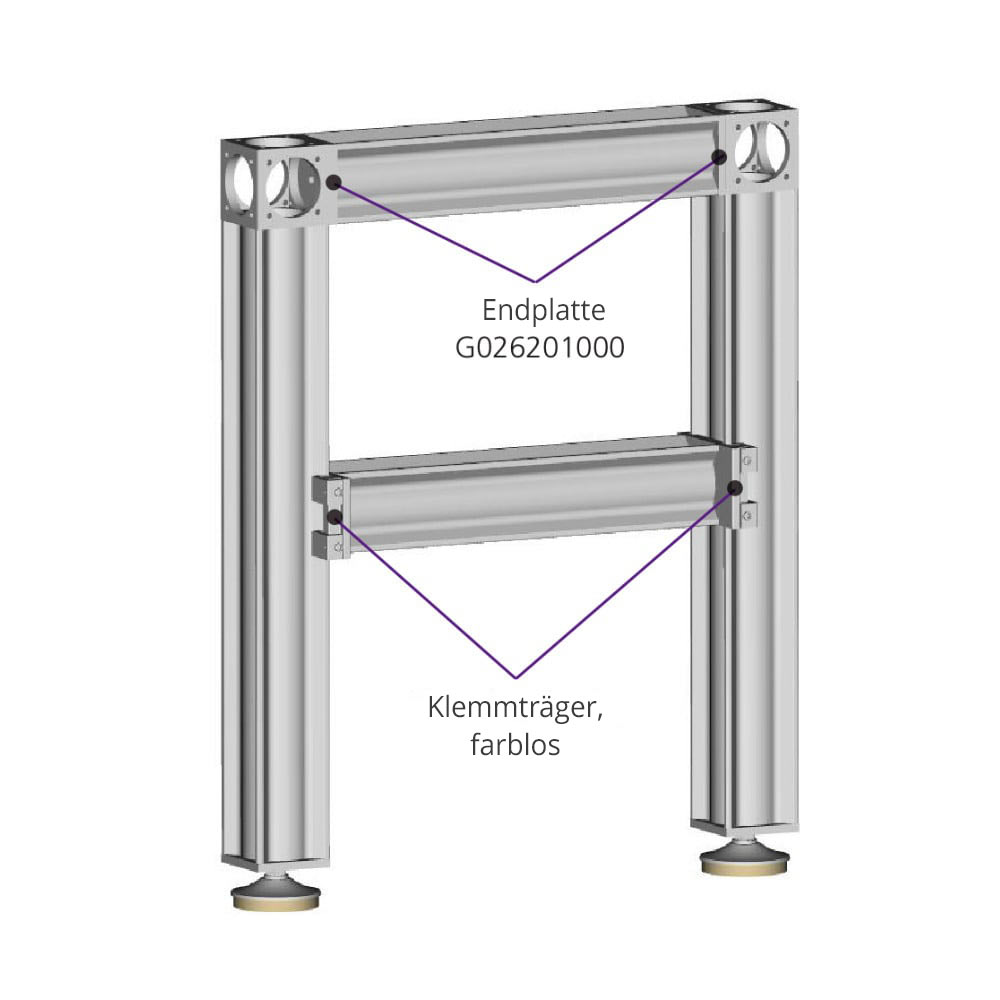

Anwendungsbeispiel: Der X 95-Klemmträger wird als verstellbare Querstrebe im X 95-Profilsystem verwendet, wodurch die horizontale Schiene genau dort positioniert werden kann, wo eine Abstützung erforderlich ist. In Kombination mit dem X 95-Nivellierfuß, dem Eckverbinder und den Profilen entsteht eine stabile, höhenverstellbare Rahmenkonstruktion, die sich schnell an unterschiedliche Aufbauten anpassen lässt.
Der LINOS-Klemmträger X 95 wurde auf Festigkeit und Präzision ausgelegt und verfügt über zwei integrierte Ambossklemmen, die eine feste, vibrationssichere Verbindung zwischen den Profilen gewährleisten. Die Konstruktion verhindert Spiel und gewährleistet eine stabile Positionierung empfindlicher optischer Komponenten.
- Ermöglicht die schnelle und sichere Montage von T-Konstruktionen
- Bietet eine stabile, rutschfeste Befestigung für eine verbesserte Systemstabilität
| Produkt | Klemmträger X 95, farblos | Klemmträger X95, schwarz |
| Breite | 95,0 mm | 95,0 mm |
| Gewicht (kg) | 0,653 | 0,653 |
| Material/Ausführung | Farblos eloxiertes Aluminium | Schwarz eloxiertes Aluminium |
| Max. Belastung | 50,0 | 50,0 |

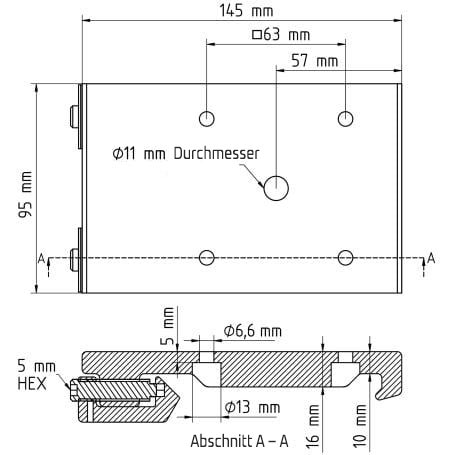

| Gewinde/Bohrlöcher | Ø6,6 mm□63 mm Ø11 mm |
Ø6,6 mm□63 mm Ø11 mm |
| Teilenummer | G026408000 | G026508000 |
Zur Formung von T-Strukturen aus X 95-Profilen
Ohne teflonbeschichtete Oberflächen für eine rutschfeste Befestigung
Ø 11 mm Mittelloch zur Befestigung an Vibrationsdämpfern oder X 95 Nivellierfüßen
Ausgestattet mit zwei Ambossklemmen zur stabilen Fixierung
Optische Bänke
Messsysteme
Particle-Imaging-Velocimetrie
