LINOS Profilsystem X 95

LINOS Profilsystem X 95

Das LINOS® Profilsystem X 95 ist eine vielseitige Lösung für den Aufbau stabiler optischer Bänke, Tische und Rahmenkonstruktionen. Dank des modularen Aufbaus lassen sich selbst komplexe dreidimensionale Strukturen problemlos montieren. Dadurch eignet sich das System ideal für Forschungslabore und den Einsatz in der Feinmechanik. Das System verfügt über leichtgängige Führungen und robuste Profile, die eine präzise Ausrichtung und einen zuverlässigen Halt für empfindliche optische Komponenten gewährleisten. Ganz gleich, ob Sie eine kompakte Werkbank oder eine große Konstruktion benötigen – das X 95-Profilsystem bietet Flexibilität, Stabilität und Präzision für anspruchsvolle optische und mechanische Anwendungen.

Kontakt Jetzt bei DigiKey kaufen
Anwendungsbeispiel: Kombination von Schienen und Trägern aus dem Flach-Schienensystem 95 mit den X 95-Komponenten und verschiedenen optomechanischen Komponenten in einer optischen Bank

Anwendungsbeispiel: Kombination von Schienen und Trägern aus dem Flach-Schienensystem 95 wird zusammen mit X 95-Komponenten und verschiedenen optomechanischen Komponenten in einer optischen Bank eingesetzt.

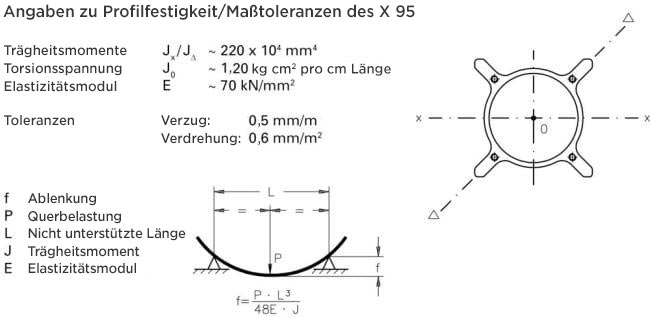

Das LINOS-Profilsystem X 95 wurde im Hinblick auf Langlebigkeit und Anpassungsfähigkeit entwickelt und kombiniert hohle Aluminiumprofile mit verstärkten Rippen, um eine außergewöhnliche Steifigkeit und Torsionsfestigkeit zu gewährleisten. Mit federbelasteten Klemmen ausgestattete Träger ermöglichen eine gleichmäßige, spielfreie Bewegung für eine präzise Positionierung.

  • Modulare Konstruktion für eine einfache Montage von optischen Aufbauten und Rahmenkonstruktionen
  • Kompatibel mit vibrationsisolierenden Plattformen für erhöhte Stabilität

Anwendungsbeispiel: Komponenten des X95-Schienensystems mit dem Optem FUSION-Linsensystem

Anwendungsbeispiel: Komponenten des X 95-Schienensystems mit dem Optem FUSION-Linsensystem.

LINOS Schienen- und Profilsystem 95

Anwendungsbeispiel: X 95-Aufbau mit verschiedenen Konstruktionselementen und Halterungen.

Produkt Profil X 95; 3000 mm Profil X 95; 250 mm Profil X 95; 500 mm Profil X 95; 640 mm Profil X 95; 750 mm Profil X 95; 1000 mm Profil X 95; 1500 mm Profil X 95; 2000 mm Profil X 95; 2500 mm
Länge 3000,0 mm 250,0 mm 500,0 mm 640,0 mm 750,0 mm 1000,0 mm 1500,0 mm 2000,0 mm 2500,0 mm
Breite 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm
Höhe 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm
Gewicht (kg) 16,2 1,4 2,7 3,4 4,1 5,4 8,1 10,8 13,5
Material/Ausführung Farblos eloxiertes Aluminium Farblos eloxiertes Aluminium Farblos eloxiertes Aluminium Farblos eloxiertes Aluminium Farblos eloxiertes Aluminium Farblos eloxiertes Aluminium Farblos eloxiertes Aluminium Farblos eloxiertes Aluminium Farblos eloxiertes Aluminium
Teilenummer G026125300 G026102000 G026105000 G026106000 G026107000 G026110000 G026115000 G026120000 G026125000

  • Zur Montage von Tischen oder Rahmenkonstruktionen

  • Montage auf vibrationsisolierenden Plattformen oder Säulen für eine vibrationsfreie, präzise Positionierung

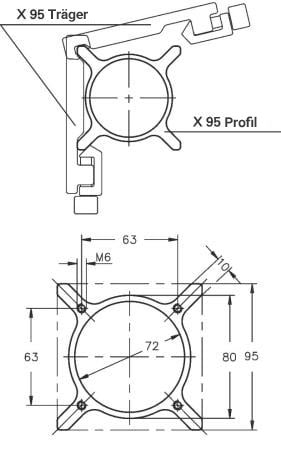

  • Hohlprofile mit kreuzförmiger Anordnung von längsverlaufenden Rippen

  • Unterstützt den Aufbau dreidimensionaler Strukturen

  • Gleitfähige Träger mit federbelasteten Klemmen für eine einfache Positionierung und eine sichere, automatische Verriegelung

  • Einfache Montage

Produkt Profil X 95; 3000 mm Profil X 95; 250 mm Profil X 95; 500 mm Profil X 95; 640 mm Profil X 95; 750 mm Profil X 95; 1000 mm Profil X 95; 1500 mm Profil X 95; 2000 mm Profil X 95; 2500 mm
Länge 3000,0 mm 250,0 mm 500,0 mm 640,0 mm 750,0 mm 1000,0 mm 1500,0 mm 2000,0 mm 2500,0 mm
Breite 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm
Höhe 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm 95,0 mm
Gewicht (kg) 16,2 1,4 2,7 3,4 4,1 5,4 8,1 10,8 13,5
Material/Ausführung Farblos eloxiertes Aluminium Farblos eloxiertes Aluminium Farblos eloxiertes Aluminium Farblos eloxiertes Aluminium Farblos eloxiertes Aluminium Farblos eloxiertes Aluminium Farblos eloxiertes Aluminium Farblos eloxiertes Aluminium Farblos eloxiertes Aluminium
Teilenummer G026125300 G026102000 G026105000 G026106000 G026107000 G026110000 G026115000 G026120000 G026125000

  • Zur Montage von Tischen oder Rahmenkonstruktionen

  • Montage auf vibrationsisolierenden Plattformen oder Säulen für eine vibrationsfreie, präzise Positionierung

  • Hohlprofile mit kreuzförmiger Anordnung von längsverlaufenden Rippen

  • Unterstützt den Aufbau dreidimensionaler Strukturen

  • Gleitfähige Träger mit federbelasteten Klemmen für eine einfache Positionierung und eine sichere, automatische Verriegelung

  • Einfache Montage
