LINOS Nivellierfuß X 95
Der LINOS®-Nivellierfuß X 95 wurde für außergewöhnliche Stabilität und Schwingungsdämpfung bei optischen Rahmenkonstruktionen und Präzisionsaufbauten entwickelt. Durch die Minimierung externer Störungen ermöglicht er eine präzise Ausrichtung und zuverlässige Leistung in anspruchsvollen Umgebungen. Dank seiner verstellbaren Konstruktion lassen sich Strukturen leicht ausrichten, wodurch er sich ideal für Labore, Produktionsanlagen und Anwendungen eignet, die eine präzise Positionierung erfordern. Der X 95-Nivellierfuß wurde sowohl für schwere Baugruppen als auch für präzise optische Systeme entwickelt und trägt zur Erzielung gleichbleibender, wiederholbarer Ergebnisse bei.
Anwendungsbeispiel: Vertikale X 95-Profile können mit ihrer Vorderseite auf dem Nivellierfuß befestigt werden.
Der LINOS-Nivellierfuß X 95 wurde im Hinblick auf Langlebigkeit und Präzision entwickelt und vereint eine hohe Tragfähigkeit mit einer effektiven Schwingungsdämpfung für optimale Systemstabilität. Die Höhenverstellung ist einfach und sicher und ermöglicht eine schnelle Einrichtung und Feinjustierung.
- Schützt empfindliche optische Strukturen vor Vibrationen
- Verstellbare Nivellierung für die präzise Positionierung von X 95-Profilen
Anwendungsbeispiel: Horizontale X 95-Profile können auf Dämpfungs-Nivellierscheiben angebracht werden, indem Klemmträger (G026408000) an den Profilen befestigt werden.
| Produkt | Nivellierscheibe X 95 | Nivellierfuß X 95 |
| Gewicht (kg) | 0,83 | 0,03 |
| Gewinde/Bohrlöcher | Keine | Ø6,6 mm□63 mm |
| Teilenummer | G026261000 | G026202000 |

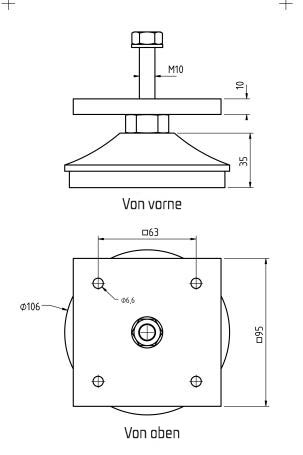

Laminierte Vibrationsisolierplatte: 100 mm Durchmesser, 15 mm Dicke
Maximale Tragfähigkeit: 3,5 kN
Höhenverstellung durch Drehen der unteren Mutter
Zur Befestigung vertikal ausgerichteter X 95-Profile
Zur Befestigung von horizontal ausgerichteten X 95-Profilen mit Klemmträger (G026408000)
Mitgelieferte Endplatte zur direkten Befestigung am X-Profil 95
LINOS Nivellierfuß X 95
Nivellierscheibe X 95
| Produkt | Nivellierscheibe X 95 | Nivellierfuß X 95 |
| Gewicht (kg) | 0,83 | 0,03 |
| Gewinde/Bohrlöcher | Keine | Ø6,6 mm□63 mm |
| Teilenummer | G026261000 | G026202000 |
Laminierte Vibrationsisolierplatte: 100 mm Durchmesser, 15 mm Dicke
Maximale Tragfähigkeit: 3,5 kN
Höhenverstellung durch Drehen der unteren Mutter
Zur Befestigung vertikal ausgerichteter X 95-Profile
Zur Befestigung von horizontal ausgerichteten X 95-Profilen mit Klemmträger (G026408000)
Mitgelieferte Endplatte zur direkten Befestigung am X-Profil 95
