LINOS Schienensystem FLS 95
Das LINOS® Schienensystem FLS 95 ist die ideale Wahl für den Aufbau einer flachen optischen Bank mit maximaler Flexibilität. Es wurde im Hinblick auf Präzision und Stabilität entwickelt und ermöglicht die einfache Montage von Komponenten und Instrumenten direkt auf optischen Tischen. Dank der Kompatibilität mit X 95-Trägern lässt es sich nahtlos in bestehende Systeme integrieren und eignet sich somit ideal für modulare Konfigurationen und komplexe optische Baugruppen. Hohe Steifigkeit und präzise Positionierung gewährleisten einheitliche, wiederholbare Ergebnisse sowohl in Forschungs- als auch in Industrieumgebungen.

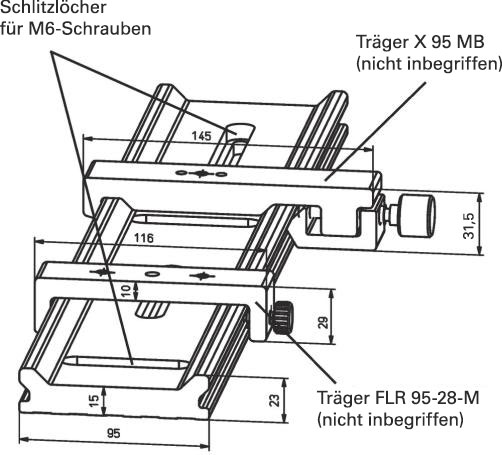

Anwendungsbeispiel: Kombination von Schienen und Trägern aus dem Flach-Schienensystem 95 wird zusammen mit X 95-Komponenten und verschiedenen optomechanischen Komponenten in einer optischen Bank eingesetzt.
Das LINOS Schienensystem FLS 95 wurde auf Langlebigkeit und Präzision ausgelegt und verfügt über gefräste Kugellageroberflächen für eine reibungslose Bewegung des Trägers und eine exakte Führung. Dank seiner geschlitzten Konstruktion lässt es sich schnell montieren und leicht neu positionieren, unabhängig von vorhandenen Lochbildern.
- Kompatibel mit X 95-Systemkomponenten für vielseitige Aufbauten.
- Äußerst verwindungssteife Konstruktion für eine stabile optische Ausrichtung
| Produkt | Flachschiene FLS 95-200-M | Flachschiene FLS 95-500-M | Flachschiene FLS 95-750-M | Flachschiene FLS 95-1000-M | Flachschiene FLS 95-1500-M | Flachschiene FLS 95-2000-M |
| Länge | 200,0 mm | 500,0 mm | 750,0 mm | 1000,0 mm | 1500,0 mm | 2000,0 mm |
| Breite | 95,0 mm | 95,0 mm | 95,0 mm | 95,0 mm | 95,0 mm | 95,0 mm |
| Höhe | 23,0 mm | 23,0 mm | 23,0 mm | 23,0 mm | 23,0 mm | 23,0 mm |
| Gewicht (kg) | 0,8 | 2,0 | 2,9 | 3,9 | 5,9 | 7,8 |
| Material/Ausführung | Schwarz eloxiertes Aluminium | Schwarz eloxiertes Aluminium | Schwarz eloxiertes Aluminium | Schwarz eloxiertes Aluminium | Schwarz eloxiertes Aluminium | Schwarz eloxiertes Aluminium |
| Gewinde/Bohrlöcher | 7 mm Schlitz | 7 mm Schlitz | 7 mm Schlitz | 7 mm Schlitz | 7 mm Schlitz | 7 mm Schlitz |
| Teilenummer | G022080000 | G022081000 | G022082000 | G022083000 | G022084000 | G022087000 |
Flache optische Bank für stabile Aufbauten auf engstem Raum
Ideal zur Montage von Komponenten oder Instrumenten
Schienenführungen ermöglichen eine einfache Neupositionierung
Extreme Steifigkeit für einen vibrationsfreien, präzisen Betrieb
Schienen sind mit X 95-Systemkomponenten kompatibel
